JZ-NHSS53散射辐射传感器
一、用途

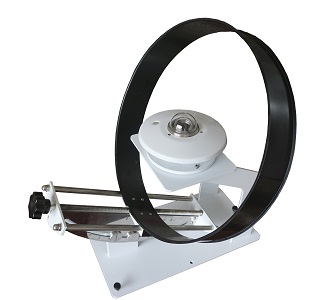

总辐射中把来自太阳直射部分遮蔽后测得值为散射辐射。散射辐射是短波辐射，须用总辐射表配上有关部件加以测量。NHTBD型遮光环带与总辐射表配套，可用于气象台站、科研部门连续测定天空的散射辐射强度
二、工作原理
该表为热电效应原理，感应元件采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内， 冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。为减小温度的影响则配有温度补偿线路，为了防止环境对其性能的影响，则用两层石英玻璃罩，罩是经过精密的光学冷加工磨制而成的。
三、技术参数
灵敏度 | 7～14μV／w.m-2 |
响应时间 | ≤30秒(99％) |
内阻 | 约350Ω |
稳定性 | ±2％ |
余弦响应 | ≤±5％(太阳高度角10°时) |
温度特性 | ±2％(-20℃～+40℃) |
非线性 | ±2％ |
重量 | 2.5kg |
测量范围 | 0～2000W/m2 |
信号输出 | 0～20mV |
