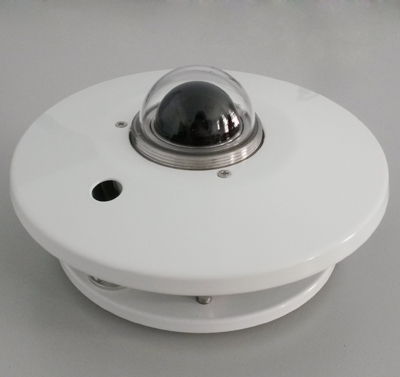

JZ-TBQB总辐射表
基本描述
总辐射表是一款测量接收地球平面上辐照度的一级辐射表。主要用来测量波长范围为0.3～3微米的太阳总辐射。如水平向下放置可测量反射辐射，加散射遮光环可测量散射辐射。
总辐射表可广泛应用于气象探测、大气环境监测、气候观测、太阳能利用、农业、建筑物理研究等太阳辐射能量的测量。
特点
符合WMO世界气象组织规范(CIMO Guide)
适用于各种恶劣环境
无源精确测量
灵敏度高
使用方便
测量原理
总辐射表由双层石英玻璃罩、感应元件、遮光板、表体、干燥剂等部分组成。感应元件是该表的核心部分，它由快速响应的绕线电镀式热电堆组成。感应面采用高辐射吸收率材料，感应面为热结点，当有阳光照射时温度升高，它与另一面的冷结点形成温差电动势，该电动势与太阳辐射强度成正比。
总辐射表双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。
总辐射表输出辐射量(W/m2)＝测量输出电压信号值(μV)÷灵敏度系数(μV/W?m-2)，每个传感器分别给出标定过的灵敏度系数。
典型应用
太阳能、风能发电
太阳能热水器与太阳能工程
天气与气候的研究
农林业生态研究
环境科学辐射能量平衡研究
太阳能建筑领域
极地、海洋、冰川气候研究
技术指标
光谱范围 300～3000nm
信号范围 0～2000W/m2
输出信号 0～20mV、RS485 、无线输出
灵 敏 度 7～14μV/W?m-2
响应时间 ≤35秒(99%)
年稳定度 ≤±2%
余弦响应 ≤7%(太阳高度角10°时)
方位响应误差 ≤5%(太阳高度角10°时)
非 线 性 ≤2%
温度误差 2%(-10°～+40°)
工作环境温度 -50℃～+50℃
工作环境湿度 0%～100
重 量 1.3kg
底座直径 Φ135mm
安装孔距离 120mm
遮光板直径 Φ165mm
外层石英玻璃罩 Φ50mm
高 度 102mm
