土壤墒情监测仪、土壤多参数监测系统
仪器简介：
土壤墒情监测站是一款集土壤温湿度采集、存储、传输和管理于一体的土壤墒情自动监测系统。整机由多通道数据采集仪、土壤水分传感器、土壤温度传感器等气象传感器和软件平台组成。
多通道数据采集仪配置4支土壤温度或土壤湿度传感器，可连续测量不同土层的土壤温湿度情况；配备的土壤水分传感器符合《中华人民共和国水利行业标准SL364-2006土壤墒情监测规范》的TDR（时域反射法）技术标准，便于土壤现场标定测量；土壤温度和湿度传感器采用高精度进口传感器芯片，测量精度高、稳定性好；功能强大的土壤墒情计算机软件可同步处理多个墒情站点的数据，轻松实现墒情站点之间的组管理。
系统优势：
| 实时采集 | 实现了各遥测点墒情信息的实时采集及自动无线传输到监测平台； |
| 测报准确 | 采用高精度传感器且系统运作无需人工参与，保证测报工作的准确性； |
| 无人值守 | 太阳能供电，可连接无线传输模块，适于长期放于野外，防雷、防水、防尘不受环境因素影响； |
| 扩展性好 | 可扩展开发旱情预测预报、灌区优化配水、节水灌溉等功能，更大程度挖掘墒情数据信息价值；可配多参数气象监测系统 |

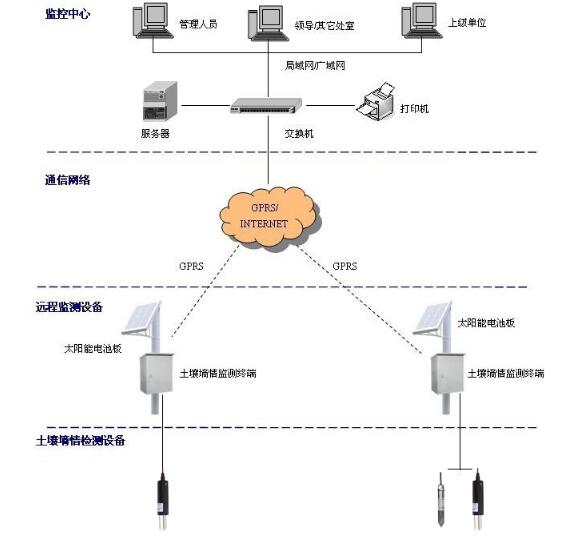

系统拓扑图：
产品参数
系统配置：
1、墒情自动监测系统主要是针对土壤水分含量和土壤温度进行监测，通过墒情传感器和温度传感器测量土壤的体积含水量（VWC）和温度值。同时，可以根据用户的需求，该系统可以扩展配置空气温湿度、土壤电导率、太阳辐射、二氧化碳等气象传感器。
2、监测数据统一由自动监测站发送到网络数据平台，数据按照统一的格式进行存储，通过图表格式直观展现给用户。
3、可扩展开发旱情预测预报、灌区优化配水、节水灌溉等功能，更大程度挖掘墒情数据信息价值；
4、可以拓展开发苗情旱情监测系统，以对田间苗情、灾情实现自动监测，使管理人员可以远程关注作物生长状况，根据作物在不同生长周期的需求，指导灌溉、施肥、喷药等措施。
| 数据采集器 | 多通道数据采集仪 |
| 传感器 | 1、土壤水分传感器 4个 2、测量范围：0~100（M3/M3）、精度：±3%、分辨率：0.1% |
| 3、土壤温度传感器 4个 4、测量范围：-50~80℃、准确度：±0.3℃、分辨率：0.1℃ | |
| 通讯方式 | 1、无线：GPRS（移动、电信） |
| 供电方式 | 1、太阳能+蓄电池电源供电 |
| 其它可选组合 | 安装支架 |
一、土壤温度传感器功能特点
1、温度采用恒温槽标定（一般厂家无标定设备、即使传感器精度高，但集成变送后，精度、稳定性仍会降低）
2、湿度采用进口高精度工业级芯片
3、一体化设计，扩展性强，可同时选配测量温度、湿度、气压等要素。
4、可扩展无线功能，安装简单、节省布线的人工、材料成本。
5、防辐射罩设计，保护传感器免受强风、雨、雪等恶劣环境的影响，以及防止辐射等因素的干扰，使传感器可真实地感应外界环境变化。
二、土壤湿度传感器功能特点
1、土湿传感器采用《农业气象观测规范》中烘干法标定
2、土湿传感器采用4探针环形结构设计，可以测量环形内的面积，测量面积大、稳定性高（区别于3探针扁形结构、只能测量条形区域，探针测点少，稳定性差）
3、土湿传感器采用ABS工程塑料，抗压强度高，可直接应用于盐碱土壤等恶劣环境（区别于成本低、抗冲击性差的环保PVC塑料）
4、采用远距离485通讯，无外置变送设备，方便穿管预埋、同时抗干扰能力大大加强（解决了传感器485通讯需要外置变送，不方便穿管走线的困境）
5、可选配土湿、土温一化化传感器，方便预埋、布线，节省布线材料、人工成本，同时方便实现气象观测规范中的分层预埋要求。
三、气象数据采集仪功能特点
采用新一代ARM内核 32位处理器，具有快速运算能力，搭载12位A/D采样转换模块和高精度元器件，配合温度补偿、精度修正技术，使数据采集变的更加准确。
1、扩展性强，可扩展16路模拟/计数通道、16路数字I/O通道、4路串口、 1路CAN总线接口、1路U盘存储接口
2、采用工业标准设计、科研级采集仪，适合于各种环境条件。
3、兼容性强，可集成各类传感器
4、支持LED单色屏及彩色触摸屏扩展
5、支持远程开关控制功能扩展
6、支持远程应用程序更新，程序更改、升级，无需返厂
7、支持时间校准功能
8、支持WIFI、以太网、ZIGBEE、光纤、GPRS、卫星等多种通讯方式
9、支持XPH、标准MODBUS双协议切换；方便用户二次开发
10、采样频率：0。5s/次
11、工作电压：8V~40V或AC220V
12、显示形式：图形点阵液晶 192X64
13、内置存储：非易失性内存，可扩展32Mbit。
14、扩展存储：U盘存储2G
15、传感器通道：16路
16、通讯接口：标准RS232、RS485、USB端口
17、通讯波特率：9600bps
18、尺寸：260mm×185mm×80mm
四、 GPRS模块
1、支持双频GSM/GPRS
2、支持使用STK卡
3、符合ETSI GSM Phase 2+标准
4、符合SMG31bis技术规范
5、支持虚拟数据专用网
6、支持透明数据传输与协议转换
7、支持动态数据域名和IP地址
8、支持图形界面远程配置与维护
9、采用电磁兼容设计，适合电磁环境恶劣和要求较高的应用需求
10、采用先进电源技术，供电电源适应范围宽，设备稳定性高
五、太阳能、市电双电源供电系统：
1、支持过度冲电保护功能；
2、支持放电保护、负载过载、短路保护功能；
3、支持放电保护功能，低电压自动切断功能；
4、可根据蓄电池充电特性，自动调节蓄电池充电电压。
