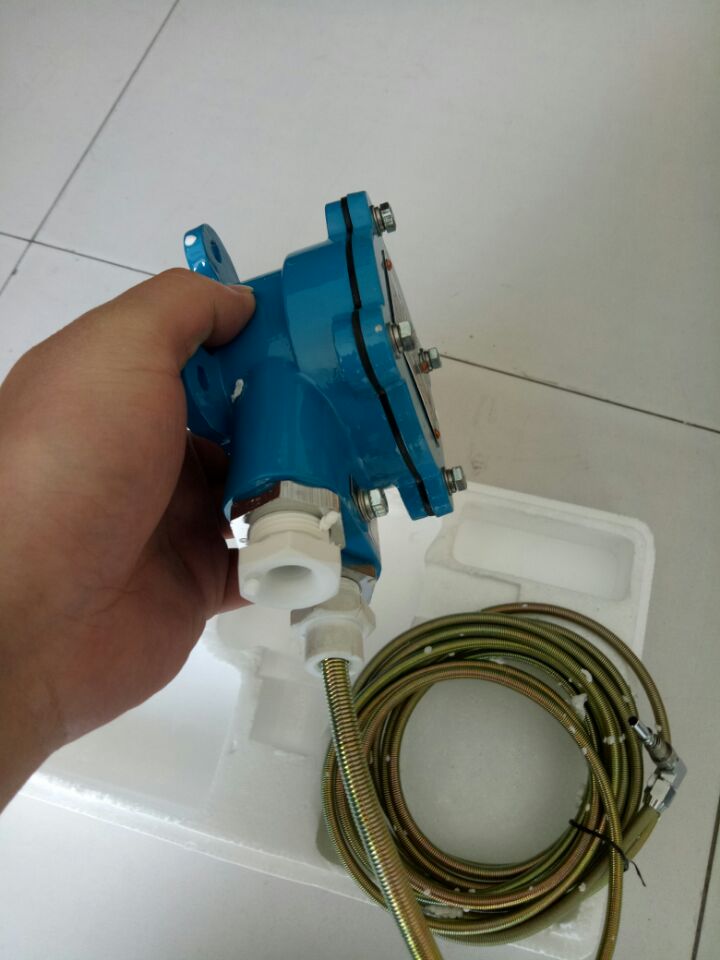

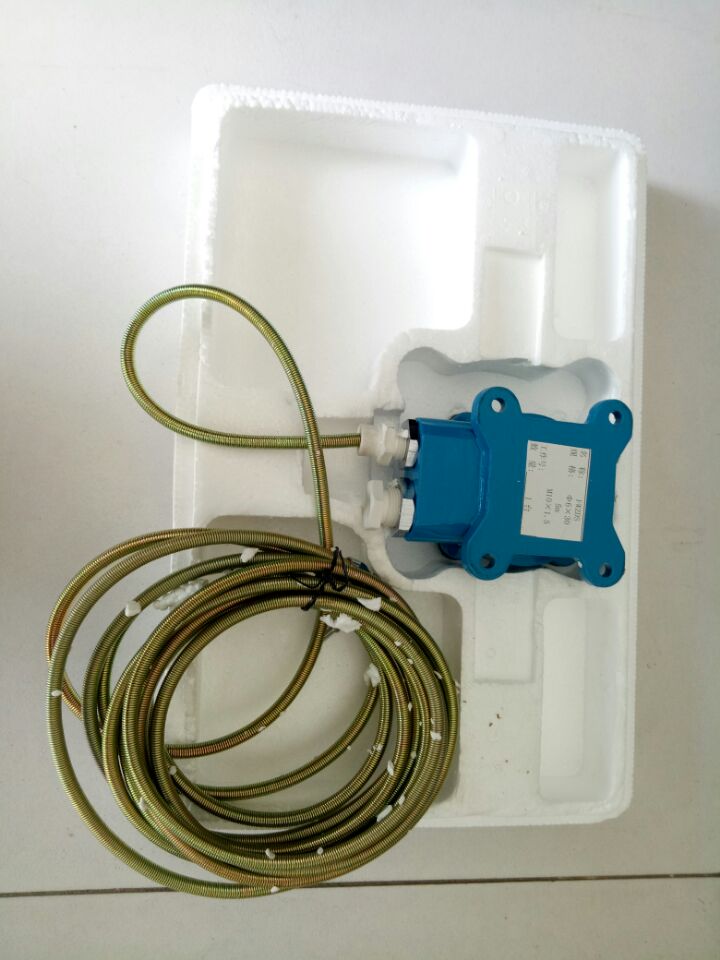

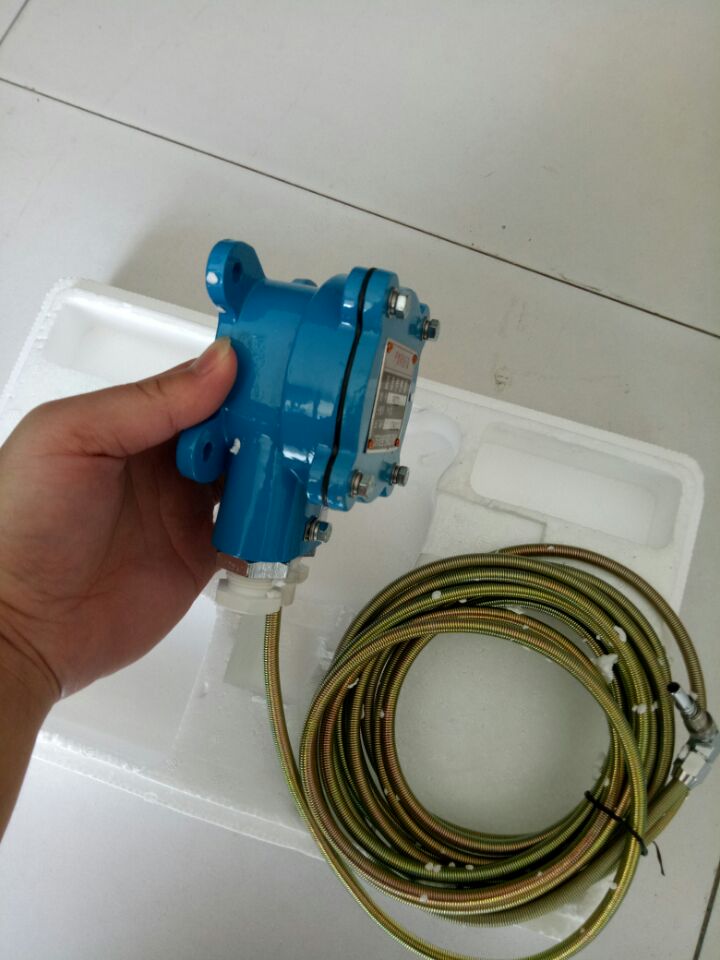

WZDS系列温度传感器/热电阻温度传感器
产品简介:
◆ 概述
WZDS系列温度传感器/热电阻温度传感器，采用三线制、两线制传输方式，可远传分度号为Pt100铂热电阻0～10mA，4～20mA电流信号，与工业计算机组成检测和控制系统，作为新一代测温仪表，可广泛应用于石油、化工、机电等工业科研领域进行自动化温度检测变送和控制。
◆ 型号
输出电流信号的铂热电阻温度传感器分为普通型（WZDS）、增安型（AWZDS）、隔爆型（BWZDS），两路输出共用一个接线盒，普通型（WZGS）、增安型（AWZGS）、隔爆型（BWZGS）。
◆ 工作原理
该传感器由温包检出温度信号后，送进变换器模块，经过系列工作后，输出0～10mA或4～20mA电流信号，供计算机等。温度变送模块由放大单元、线性化单元、电压、电流转换，自动校正电路、反向保护电路等组成，具有先进的非线性校正电路，输出信号与被测温度成线性关系。
◆ 主要技术指标
※基本误差：±0.2%、±0.5%两规格，传感器为连续工作制（S1）环境温度变化影响：0.2级0.02%FS/℃，0.5级0.05%FS/℃。
※主体外壳的防护等级为IP54，绝缘等级为F级.模块采用环氧树脂封装，抗震性好，可靠性高。 ※测量范围：0～200℃，分度号Pt100。
※供电电源：DC14V～34V，负载电阻0～600Ω。
※输出信号：4～20mA二线制传输，0～10mA三线制传输。 ※独有的抗干扰电路设计，在受到干扰下能够安全可靠的工作，附有特殊的控热机构，有效地控制热传导作用。
◆ 工作环境
※海拔不超过1000M，环境空气温度－20℃～＋40℃。 湿月份，月平均相对湿度为85﹪（25℃时）。
※无剧烈震动和冲击的场所。
※ 周围无破坏绝缘或金属的腐蚀性气体及蒸气的环境。
◆ 安装及使用
※WZDS热电阻电阻温度传感器的外壳应可靠接地。
※引入电缆应为有屏蔽二芯橡胶护套电缆，芯线载面积≥0.5mm2，电缆屏蔽层在安全区与安全栅汇流条相接后可靠接地，电缆允许分布电容≤0.8µF，电缆允许分布电感≤1.5mH。
※普通温度传感器必须关联设备（LB802.LB902齐纳安全栅）相配才能构成本安防爆系统，温度传感器与齐纳安全栅本安端之间连接电缆必须符合上述要求。
※安全栅的安装使用必须符合安全栅使用说明书要求，用户安装使用必须遵守中华人民共和国爆炸危险场所电气安全规程。
※安装时温包引出软尾每相隔300mm的距离，用扎头固定，护线弹簧软管弯曲半径不小于60mm。引出软尾过长时可挽圈挂于合适处，并远离发热设备。
※如果选用“不可动”螺母安装方式，在安装时必须先安装温包部分再安装接线盒。
◆ 定货须知
客户定货时应说明产品型号、规格、精确度级别、传感器保护管直径、长度及安装螺纹的规格，测温点与传感器之间的距离，如有其它要求也请文字说明。
◆ 产品保修
在用户遵守传感器的保管、使用、安装、运输规则的条件下，从发货日起12个月内因制造不良而发生的损坏或不能正常工作时，本公司免费为用户修理产品或更换零件、调换新品。
◆ 随同产品装箱文件
a. 装箱单；
b. 产品合格证；
c. 产品使用说明书。
