一、方案适用范围
大气污染问题愈演愈烈，严重威胁着人们的生命健康。网格化监测系统，能有效提升治理雾霾的工作效率，为环境监测提供数据和技术支持。根据区域的空间布局、污染源分布状况，布设监测站点形成网格，对整个区域进行实时动态监测，科学评估其对环境空气质量的影响。网格化监测PM2.5、PM10、CO、SO2、NO2、O3、TVOC，各种气体,并可扩展温湿度、气压、雨量等要素。建立大气环境数据监测与分析系统，可以提高对大气污染监测数据的处理和管理能力，为环境规划和环境评价提供决策依据。
二、产品描述

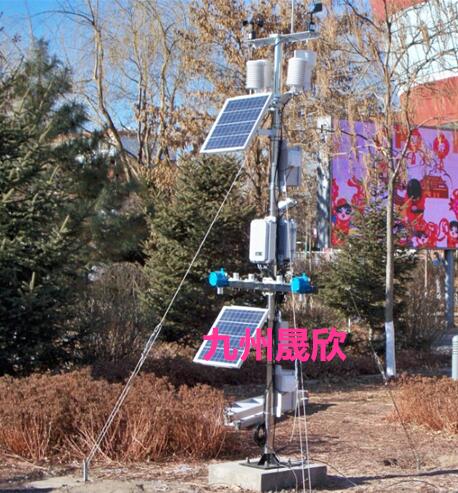

我公司空气质量监测（网格化）系统，全天候，对区域环境空气质量状况及变化规律进行数据采集，实时上传更新，存储和超标报警，为环保部门的环境决策、环境管理和污染防治提供决策参考，是一套完整的监控终端+采集终端+数据传输+管理报表软件+微信公众号的在线系统解决方案。
三、技术参数：
| 产品技术参数 | |||||
| 型 号 | JZ-KQZ | 供 电 | DC12V | 输 出 | RS485 MODBUS RTU协议 |
| 外型尺寸 | - | 供电方式 | 太阳能供电/ DC12V/AC220V/UPS | 波 特 率 | - |
| 重 量 | - | 外壳材质 | - | 平均功耗 | - |
| 工作温度 | ﹣30℃～+70℃ | 存储温度 | ﹣40℃～+80℃ | 工作湿度 | 0～100RH |
| 防护等级 | IP65 | 通讯模式 | GPRS/RS485/GPRS | ||
| 输出航插 | IP68 | 数据接收模式 | 无线数据云平台APP/PC/网页 有线单机软件 二次开发通讯接口 | ||
| 传感器扩展 | 支持 | 承载形式 | 固定支架1.5m/3m 便携式支架2.2m | ||
| 检测数据参数 | |||||
| 传感器名称 | 测量范围 | 准确度 | 分辨率 | ||
| 环境温度 | `-40～123.8℃ | ±0.3℃ | 0.1℃ | ||
| 相对湿度 | 0～100 | ±2%(≤80%时) ，±5%(>80%时) | 0.10% | ||
| 露点温度 | `-40～50℃ | 计算值（赠送） | 0.1℃ | ||
| 温度 | ﹣40～123.8℃ | ±0.1℃ | 0.1℃ | ||
| 温度 | ﹣40～123.8℃ | ±0.1℃ | 0.1℃ | ||
| 超声波风向 | 0～360° | ±2° | 1° | ||
| 超声波风速 | 0～60m/s | ±2%（≤20m/s）, ±2%+0.03V m/s（＞20 m/s） | 0.1m/s | ||
| 2分钟风速 | 0～60m/s | ±2%（≤20m/s）, ±2%+0.03V m/s（＞20 m/s） | 0.1m/s | ||
| 10分钟风速 | 0～60m/s | ±2%（≤20m/s）, ±2%+0.03V m/s（＞20 m/s） | 0.1m/s | ||
| 大气压力 | 300～1100hPa | ±0.12hPa | 0.1hPa | ||
| 雨量 | 0-999.9 mm | ≤0.2mm | ≤0.2mm | ||
| 噪音 | 20～130dB | ±5db | 0.1dB | ||
| 光 照 度 | 0～20万Lux | ±7％ | - | ||
| PM2.5 | 0-500ug/m3 | ±2% | 0.01m3/min | ||
| PM10 | 0-500ug/m3 | ±2% | 0.01m3/min | ||
| 二氧化碳 | 0～2000ppm | ±20ppm | 1ppm | ||
| 二氧化碳 | 0～2000ppm | ±20ppm | 1ppm | ||
| 噪音 | 20～130dB | ±5db | 0.1dB | ||
| PM2.5 | 0-500ug/m3 | ±2% | 0.01m3/min | ||
| PM10 | 0-500ug/m3 | ±2% | 0.01m3/min | ||
| 光 照 度 | 0～20万Lux | ±7％ | - | ||
| 日照时数 | 0～24h | ±0.1h | 0.1h | ||
| CO一氧化碳 | 0-20ppm | ±2% FS | 0.001ppm | ||
| SO2二氧化硫 | 0-1ppm | ±2% FS | 0.001ppm | ||
| N02二氧化氮 | 0-1ppm | ±2% FS | 0.001ppm | ||
| 03臭氧 | 0-1ppm | ±2% FS | 0.001ppm | ||
| VOC挥发物 | 0-20ppm | ±2% FS | 0.001ppm | ||
| H2S硫化氢 | 0-10ppm | ±2% FS | 0.001ppm | ||
| NH3氨气 | 0-10ppm | ±2% FS | 0.001ppm | ||
| CH20甲醛 | 0-10ppm | ±2% FS | 0.001ppm | ||
| CL2氯气 | 0-10ppm | ±2% FS | 0.01ppm | ||
| ETO环氧乙烷 | 0-10ppm | ±2% FS | 0.01ppm | ||
| H202过氧化氢 | 0-100ppm | ±2% FS | 0.01ppm | ||
| H2氢气 | 0-1000ppm | ±2% FS | 1ppm | ||
| HCL氯化氢 | 0-10ppm | ±2% FS | 0.01ppm | ||
| HCN氰化氢 | 0-10ppm | ±2% FS | 0.01ppm | ||
| PH3磷化氢 | 0-20ppm | ±2% FS | 0.01ppm | ||
| 02氧气 | 0-30%VOL | ±2% FS | 0.01%VOL | ||
| N2氮气 | 0-100VOL | ±2% FS | 0.01%VOL | ||
| NO一氧化氮 | 0-1ppm | ±2% FS | 0.001ppm | ||
| 二氧化氯CL02 | 0-20ppm | ±2% FS | 0.01ppm | ||
| 甲硫醇CH3SH | 0-10ppm | ±2% FS | 0.01ppm | ||
| C2H4乙烯 | 0-10ppm | ±2% FS | 0.01ppm | ||
| 溴气Br2 | 0-10ppm | ±2% FS | 0.01ppm | ||
| 四氢噻吩C4H8S | 0-50ppm | ±2% FS | 0.01ppm | ||
| 氟气F2 | 0-1ppm | ±2% FS | 0.01ppm | ||
| HF氟化氢 | 0-10ppm | ±2% FS | 0.01ppm | ||
| 溴化氢HBr | 0-20ppm | ±2% FS | 0.02ppm | ||
| 光气COCL2 | 0-1ppm | ±2% FS | 0.001ppm | ||
| CH4 甲烷 | 0-5000ppm | ±2% FS | 1ppm |
