氧气自动切换汇流排装置 JZ-15
氧气自动切换集中供气装置广泛适用于大量使用气体的工厂、矿山、医院及科研院校等单位。
自动切换集中供气装置是将多只气瓶分成两组，分别将各个瓶中的气体汇集在一起。经过减压、稳压后，通过管道向各用气点供气的设备。工作时，它首先使用一组瓶中的气体，当该组瓶中的气体耗尽时就自动切换到由另一组瓶供气的状态，同时发出声、光报警讯号，以便值守人员及时换下空瓶；当另一组瓶中的气体耗尽时，又自动切换回先前的状态。这样循环往复，就能达到不问断地稳定供气的目的。
本自动切换集中供气装置具有结构简单、安全可靠、操作方便、容易维修的优点。
主要技术参数
额定进口压力：15MPa
额定出口压力：0.03～0.85MPa
输出流量：200m3/h
空瓶报警压力：0.1～0.8Mpa
进口超压报警压力：可调，出厂时调定值：16.5MPa
出口超压报警压力：可调，出厂时调定值：1.2MPa
出口欠压报警压力：可调，出厂时调定值：0.2MPa．
报警讯号：声光同时
电源电压：～220V/50HZ
工作电压：24V
环境温度：-20～40℃
环境湿度：≤85％

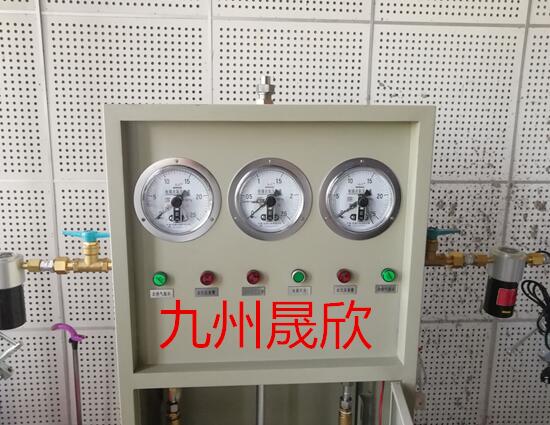

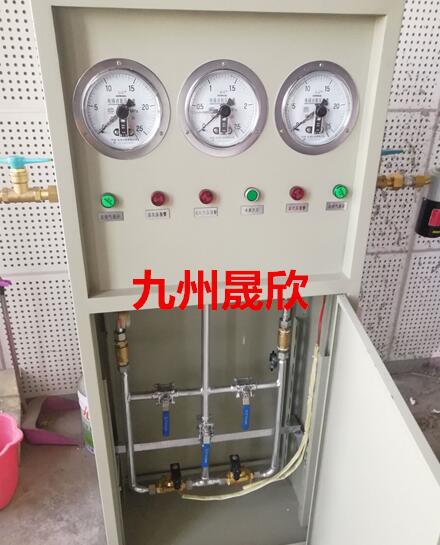

控制柜总体尺寸：1400x700×400mm
出口端连接螺纹：G3/4"
一、设计特点

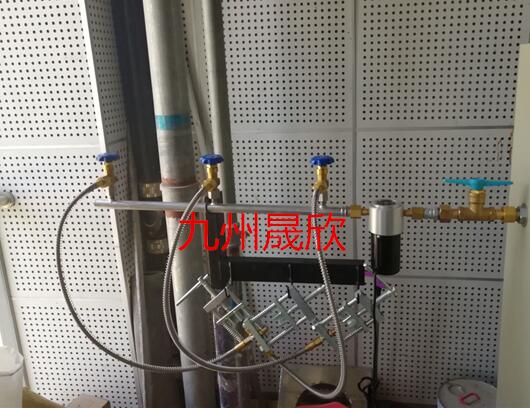

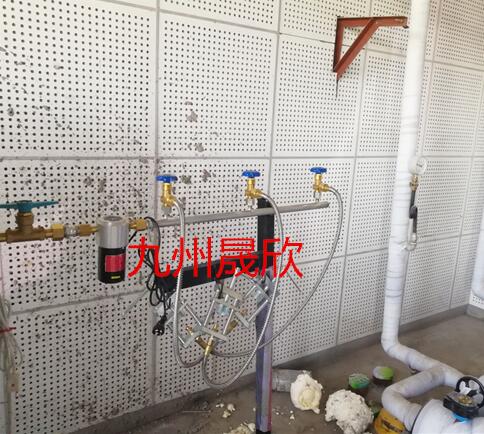

◇气体汇流排主要适用于连续消耗瓶装气体的单位。气体汇流排使用时将数只乃至数十只气瓶，集中连接在汇流排导管上，将气体经过过滤、减压及稳压后输送到使用场所。气体汇流排有结构紧凑、管理方便，安全可靠等特点。
◇汇流排导管采用优质304或316不锈钢管或hpb59-1的黄铜管或紫铜管材质制造。
◇整个系统经严格强度及气密性测试，安全可靠。
◇汇流排设计形式：配龙门架型、T字型、一字型多个形式，安装操作安全方便。
◇设计合格，方便安装，支架另配。
◇配置大流量气体减压器。
◇开放式设计结构，美观、实用、安全，经久耐用，结构合理。
◇出厂前全系统均进行严格的强度试验及气密性试验，安全可靠
◇可以预留压力开关接口及扩展接口。
◇丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇易维护式气体过滤装置能有效阻挡气体中的灰尘和杂质（减压器本身有过滤设置，也可另外加装过滤器）。
◇丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇独特的切换阀设计，容易进行主供气瓶组与备用气瓶组的切换使用、压力调整。如选用自动切换汇流排，无需人工进行切换
◇氧气按行业标准去油脱脂清洗
◇适用于集中供气管道，中小型医院、工厂气体供应站、机械制造、实验室、化工、玻璃、食品、钢铁、航空航天等多个领域。
二、性能说明
◇使用介质：氧、氮、氩、氦、氨、二氧化碳、氢、丙烷、丙烯、乙炔、天然气、空气、混合气、笑气、霞普气等
◇分组选择：双组式、单侧式
◇主要材质：Hpb59-1，SUS304、SUS316或T2
◇安装形式：靠墙安装或水平安装
◇主要密封件：聚乙烯四氟
◇配置大流量、高强度气体调压器
◇选配件：泄压阀或压力报警器
◇工作环境温度：-20~40℃
◇气瓶接管：不锈钢金属软管或紫铜汇流管或高压胶管
◇安全泄压装置螺纹接口：M14×1.5
◇电源电压：无
三、设计参数
| 使用介质 | 输入压力 | 额定输出压力 | 输出流（M3/h） | 进口连接 | 出口连接 |
| 氧、氮、氩、氦 | 15MPa | 0.1～1.2MPa | 100 | G5/8 | M33*2活接头 |
| 二氧化碳 | 15MPa | 0.1～1.2MPa | 80～100 | G5/8 | M33*2活接头 |
| 氢气 | 15MPa | 0.1～1.2MPa | 100 | W21.8×1/14-LH | M33*2活接头 |
| 乙炔 | 2.5MPa | 0.03～0.15MPa | 60 | M16×1.5 | M33*2活接头 |
| 丙烷，丙烯 | 2.5MPa | 0.03～0.15MPa | 60 | M16×1.5 | M33*2活接头 |
| 液化气 | 3.0Mpa | 0.01～0.3MPa | 40 | M16×1.5 | M33*2活接头 |
四、使用汇流排的优势
◇使用汇流排可以节约换钢瓶的次数，减轻工人的劳动强度和节约人工成本。
◇让高压气体集中管理，可以减少安全隐患的存在。
◇可以节约场地空间，更好的合理利用场地空间。
◇便于气体的管理。
