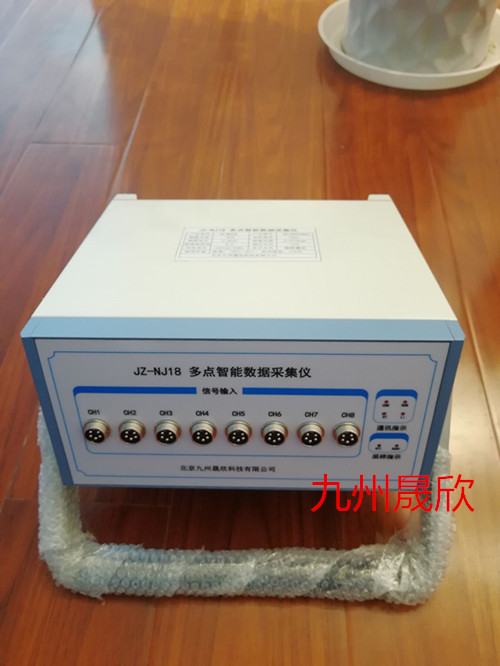

JZ-NJ18动态应变测量系统/多点智能数据采集仪

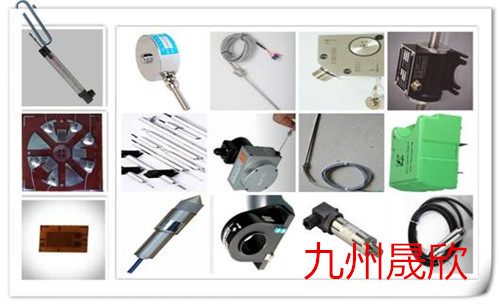

主要用于测量机械零件、构件和结构上高速变化的动态应变应力分析及材料任意点的动态应力应变测量，此动态应变测试系统采用直流电压放大器，内置抗混叠硬件滤波器，24位独立AD转换器，高精度和高速的采样率保证了该设备能捕获测量对象的微小、瞬间的变化，从而还原物体真实的状态。动态应变测量系统主机基于模块化设计，每台设备由1台通讯主板与多块采集板组成，每块采集板集成8个测点，可构成8、16、24、32、40、48、56、64，可扩展到128通道动态测量系统。适用于测点相对较集中的模型及其他实验配合相应传感器（见上图）一套系统，就可完成应力应变、振动（加速度、速度、位移）、冲击、声学、温度（各种类型热电偶、铂电阻）、压力、流量、力、扭矩、电压、电流等各种物理量的测试和分析。广泛应用于桥梁、建筑物、飞机、船舶、车辆、起重机械、旋转构件等结构动载荷测试、爆炸和冲击载荷，疲劳测试。仪器检定指标达到0.2级，可满足教学、工程技术和科研的需要，在国内处于地位。
JZ-NJ18动态应变测量系统/多点智能数据采集仪
应用范围
1. 根据测量方案，完成全桥、半桥、1/4桥（120Ω三线制自补偿）、1/4桥（120Ω两线制公共补偿）多点高速并行采样；
2. 配合各种桥式传感器，实现力、荷重、压力、扭矩、位移、电压、电流、加速度，温度等进行精确测量；
3. 由于采用独立信号调理、独立AD、独立MCU，可实现一台仪器同时进行不同物理量的测量，用途更广泛。
4. 可完成任意通道间的X-Y曲线绘制，实时频谱分析，应力温度补偿测量。
5. 对输出电压小于1500mV的电压信号进行检测，分辨率可达1μν。
6. 测点集中，组合可达128通道，可用于大型结构的动态应变应力等测量；
JZ-NJ18动态应变测量系统/多点智能数据采集仪
产品特点
1. 模块化设计，每通道独立信号调理、各测点任意选择输入类型，保证互不干扰，非一般通过电子开关、继电器切换的采集仪所能比拟。
2. 软件自动识别系统配置，程控设置仪器参数、完成信号的实时采集。
3. 先进的DDS数字频率合成技术，保证了多通道采样速率的同步性、准确性和稳定性。
4. 每通道工程单位任选，可满足多样化测量需求，满足不同物理量将关系的测量。
5. 每个测点独立DA平衡,不损失测量范围；独立AD测量，无需电子开关或继电器切换，保证长期的稳定性、一致性。
6. 具备桥压自动校准功能，保证远端桥压精度，长导线无需修正；
7. 与计算机实时通讯可长时间实时通讯、所有通道并行同步工作，采样速率可调；
8. 高度实时：实时采集、实时储存、实时显示、实时计算，无间断记录所有通道数据。
9. 数据以EXCEL或TXT格式保存，软件可以实时显示当前值和历史曲线。
10. 接线端子采用进口五芯航空插头，安装方便灵活，不易磨损。
11. 采用便携式机箱，主机结构紧凑，体积小巧。每测点内置独立的高精度桥路电阻；
12. 抗干扰性能：在强电火花（或强工频）干扰下正常工作须有良好接地；
JZ-NJ18动态应变测量系统/多点智能数据采集仪技术参数
1、测量点数：8；
2、采样频率：5kHz；
3、测量类型：应变、电压、温度、拉压力、加速度；
4、测量范围：
应变：±32768με
电压：±5mV、±50mV、±500mV、±5V
电流：0～20mA、4～20mA
温度：热电偶：（B\E\J\K\R\S\T\N\PT100）温度范围（0～1500℃ ），铂电阻：温度范围（-50℃～+300℃）
拉压力：称重传感器（随传感器量程）
加速度：压电式加速度传感器（ICP）类型 （选配）
传感器激励电压输出：0～10V软件设置输出，输出精度±1mV
5、采样分辨率：24位AD采样；
6、显示分辨率：0.1；
7、测量误差：≤±0.2%；
8、线性度： 满度的0.05％；
9、失真度： 不大于0.5％；
10、输入漂移：小于3字节/小时（预热1小时，输入端短路，恒温下测量）；
11、灵敏系数：0.01～9.99线性可调；
12、自动平衡：24位D/A硬件控制以及软件运算，达到完全清零，不损失测量范围；
13、手动平衡：软件任意设置不平衡点，可以完全按照实验要求手动设置零点值；
14、外接同步接口：可以选择外部、内部、软件信号同步采集；
15、显示：电脑软件显示；
16、电源：AC220V/50Hz。
17、功率：32通道功率160W；
18、 使用环境：适用于GB/T6587-2012-Ⅱ组条件；
19、外形尺寸：300mm（宽）×150mm（高）×280mm（深）（16通道以下）；

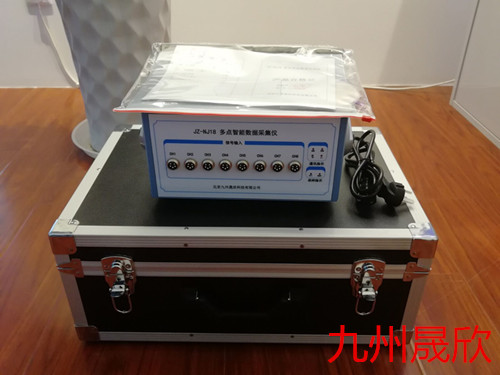

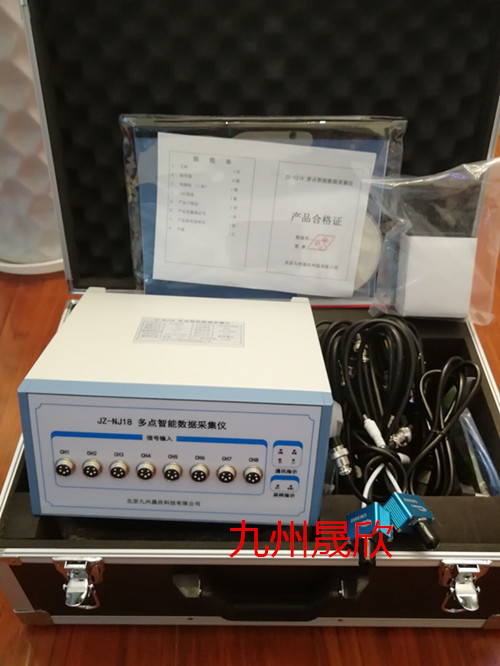

JZ-NJ18动态应变测量系统/多点智能数据采集仪配置清单
标准配置
1. 动态应变测量仪 1台
2. AC220V电源线 1条
3. 测量屏蔽线(标配2m ） 按通道数
4. USB通讯连接线 1根
5. 使用说明书 1份
6. 产品合格证 1份
7. 质量保证书 1份
8. 软件光盘 1套
