九州晟欣
JZ-HB
详细说明
简介：
自动气象站用于对风向、风速、雨量、气温、相对湿度、气压、太阳辐射、土壤温度、土壤湿度等九个气象要素进行全天候现场监测。具有手机气象短信功能，可以通过多种通讯方法（有线、数传电台、GPRS移动通讯等）与气象中心计算机进行通讯，将气象数据传输到气象中心计算机气象数据库中，用于统计分析和处理。

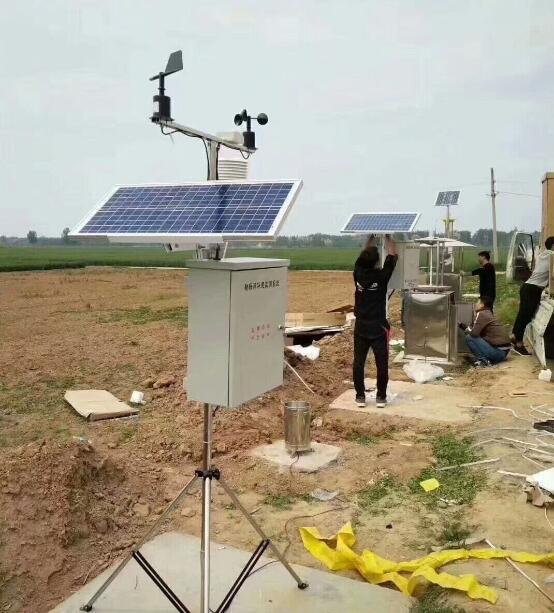

自动气象站由气象传感器、微电脑气象数据采集仪、电源系统、轻型百叶箱、野外防护箱和不锈钢支架等部分构成。风速风向等传感器为气象专用传感器，具有高精度高可靠性的特点。微电脑气象数据采集仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定、友好的人机界面和标准通信功能。广泛应用于气象、环保、机场、农林、水文、军事、仓储、科学研究等领域。
功能
1、可以接风速、风向、雨量、温度、湿度、气压、辐射等多达16路气象传感器；
2、内核采用16位微处理器，系统时钟可达36MHz，执行速度超快；
3、可远程烧写程序，方便系统改进与升级；
4、友好的人机界面，可直接在盘面上进行参数设定；
5、输入、输出采用光电隔离，抗干扰能力强；
6、采用12位A/D进行模数转换，转换精度高误差小；
7、采集仪具有时间校准功能，实现采集仪时间和北京时间差距达到***小；
8、与上位机通讯可采用RS232、RS48、GPRS5、USB、数传电台等多种方式；
9、可定制U盘外部数据存储器，实现数据的海量存储；
10、显示形式：图形点阵液晶192X64；
11、数据储存容量：12M
每1分钟保存一次可保存30天；
每10分钟保存一次可保存300天；
每1小时保存一次可保存1800天；
12、串口数：3个；
13、可接16路模拟通道、16路数字通道；
14、工作电源：AC220V、DC12V-36V、太阳能蓄电池；
15、功耗：整机功耗不大于2W；
16、环境温度-20—70℃
系统特点
·电源系统:风光互补供电系统、交流220V、直流5V、12V、太阳能等,也可根据用户需要选配。
·可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守。
·完善的防雷击、抗干扰等保护措施。
·硬件和软件均采用模块组合式开放性设计，可灵活组合使用。
·气象传感器可根据需要选配。
·通讯方式可根据需要选配。
技术参数：
|
要素 |
测量范围 |
分辨率 |
准确度 |
单位 |
|
土壤温度 |
-50-80 |
0.1 |
±0.5 |
℃ |
|
大气温度 |
-50-100 |
0.1 |
±0.3 |
℃ |
|
土壤湿度 |
0-100 |
1 |
±3 |
%RH |
|
大气湿度 |
0-100 |
1 |
±3 |
%RH |
|
风速 |
0-70 |
0.1 |
±（0.3±0.03V） |
m/s |
|
风向 |
0-360 |
1 |
±3 |
度 |
|
大气压力 |
10-1100 |
0.1 |
±0.3 |
hpa |
|
降水量 |
0-999.9 |
0.2 |
±4%（室内静态测试，雨强为2mm/min） |
mm |
|
总辐射 |
0-2000 |
1 |
±2% |
w/m2 |
|
类别 |
设备 |
说明 |
配置情况 |
|
气象传感器 |
气温传感器 |
用于测量各个气象要素 |
用户选配不同的气象传感器，构成三要素、四要素、五要素、六要素、七要素、八要素、九要素自动气象站 |
|
空气湿度传感器 |
|
风速传感器 |
|
风向传感器 |
|
雨量传感器 |
|
大气压力传感器 |
|
太阳辐射传感器 |
|
土壤温度传感器 |
|
土壤湿度传感器 |
|
百叶箱 |
轻型百叶箱 |
用于气温和空气湿度的气象测量 |
与气温、空气湿度传感器同时配置 |
|
气象数据采集仪 |
气象数据采集仪 |
采集、显示、记录、通讯气象数据 |
基本配置 |
|
电源系统 |
交流220V |
对现场气象站供电 |
用户根据现场情况选择供电方式 |
|
直流12V |
|
直流5V |
|
太阳能供电 |
|
风光互补供电系统 |
|
通讯系统 |
RS232有线 |
通讯距离0—20m |
用户根据现场情况选择通讯方式 |
|
RS485有线 |
通讯距离0—1000m |
|
无线微波电台 |
通讯距离0—1000m |
|
移动无线GPRS |
通讯距离不限 |
|
气象短信 |
通讯距离不限 |
|
野外防护箱 |
不锈钢野外防护箱 |
用于防护气象数据采集仪、通讯设备、电源系统、防雷系统 |
用户根据现场情况选择防护方式 |
|
气象站支架 |
不锈钢气象站支架 |
三脚架、3.5米/10米高，用于放置气象传感器、轻型百叶箱、野外防护箱等气象设备 |
用户根据现场情况选择安装方式 |
|
防雷系统 |
避雷针 |
用于保护现场气象站 |
用户根据现场情况选择避雷方式 |
|
电源防雷器 |
信号防雷器
|
