西门子CM1241 RS232通讯模块

<

•
•

>

产品报价： ￥428元

留言咨询

产品热度：加载中

品　　牌：SIEMENS西门子

产品型号：6ES7241-1AH32-0XB0

适用范围：职教

所在地区：

　　详细说明

　　SIMATIC S7-1200 CM 1241 RS 232

　　订货号：6ES7241-1AH32-0XB0

　　SIMATIC S7-1200， 通信模块 CM 1241， RS-232，9 针 Sub-D（插针）， 支持自由端口

　　显示更少

　　更多产品资料

• 调试信息

　　连接超时参数

　　S7-1200 Mobus RTU通信网络中包含多个从站站点时，由于轮询的网络特性，只能同时读或写一个站点数据。因此有如下因素，会影响到整体的轮询时间：

　　1. 通信速率（波特率）设置时间

　　2. 每个站点的通信数据量

　　3. 站点数量

　　4. 通信距离

　　5. 各站点连接时间

　　无论是由于信号干扰，硬件质量引起的从站掉站或是由于工程需要暂时关闭站点，此时都会由于“各站点连接时间”的增加而使通信系统的轮询时间大大延长。在S7-1200的Modbus RTU通信中，主要有三个参数与“各站点连接时间”的设置相关。

　　1. 从站响应时间 RESP_TO

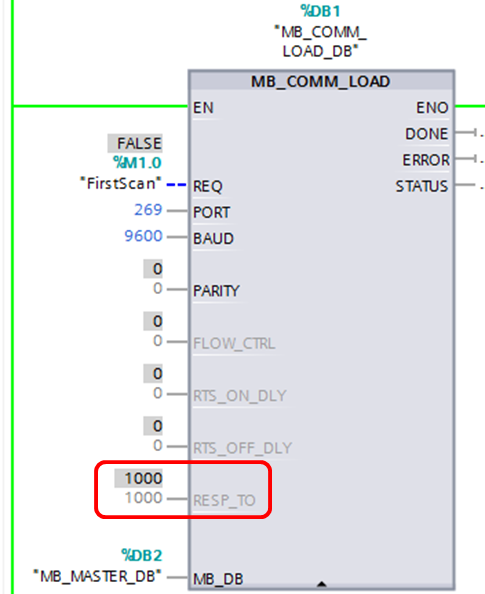

　　如图1所示，V2.x版本的MB_COMM_LOAD初始化块可设置从站响应时间RESP_TO参数：

　　设置单次连接从站的可响应时间，范围为5ms到65535ms（默认值为1000ms）；即如从站在此时间段内未作出响应，则MB_MASTER将在发送指定次数的重试请求后终止请求并提示错误信息80C8。

　　图1. RESP_TO参数设置

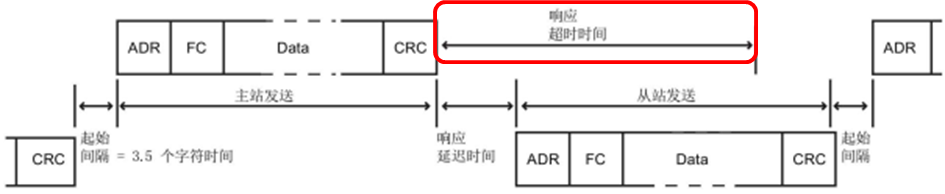

　　注意：如图2所示，Modbus从站的执行频率须至少小于RESP_TO设置的响应时间（需要考虑响应延迟时间），才可以正常通讯。
