S7-1200 CPU中有多种沿检测指令，这些指令可以用于变量或者逻辑运算结果（RLO）的上升沿、下降沿检测，指令位置如图1所示，指令说明如表1所示。

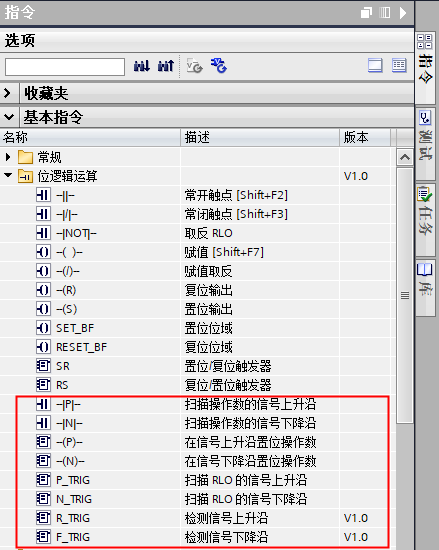

图1、沿指令位置
| LAD | SCL | 说明 |
|---|---|---|
| - | 扫描操作数的信号上升沿。 在触点分配的 "IN" 位上检测到正跳变（0->1）时，该触点的状态为 TRUE。该触点逻辑状态随后与能流输入状态组合以设置能流输出状态。P 触点可以放置在程序段中除分支结尾外的任何位置。 指令说明链接 | |
| - | 扫描操作数的信号下降沿。 在触点分配的 "IN" 位上检测到负跳变（1->0）时，该触点的状态为 TRUE。该触点逻辑状态随后与能流输入状态组合以设置能流输出状态。N 触点可以放置在程序段中除分支结尾外的任何位置。 指令说明链接 | |
| - | 在信号上升沿置位操作数。 在进入线圈的能流中检测到正跳变（0->1）时，分配的位 "OUT" 为 TRUE。能流输入状态总是通过线圈后变为能流输出状态。P 线圈可以放置在程序段中的任何位置。 指令说明链接 | |
| - | 在信号下降沿置位操作数。 在进入线圈的能流中检测到负跳变（1->0）时，分配的位 "OUT" 为 TRUE。能流输入状态总是通过线圈后变为能流输出状态。N 线圈可以放置在程序段中的任何位置。 指令说明链接 | |
| - | 扫描 RLO（逻辑运算结果）的信号上升沿。 在 "CLK" 能流输入中检测到正跳变（0->1）时，Q 输出能流或者逻辑状态为 TRUE。 P_TRIG 指令不能放置在程序段的开头或结尾。 指令说明链接 | |
| - | 扫描 RLO（逻辑运算结果）的的信号下降沿。 在 "CLK" 能流输入中检测到负跳变（1->0）时，Q 输出能流或者逻辑状态为 TRUE。 N_TRIG 指令不能放置在程序段的开头或结尾。 指令说明链接 | |
在信号上升沿置位变量。 分配的背景数据块用于存储 CLK 输入的前一状态。在 CLK 能流输入 (LAD) 中检测到正跳变（0->1）时，Q 输出能流或者逻辑状态为 TRUE。在 LAD 中，R_TRIG 指令不能放置在程序段的开头或结尾。 指令说明链接 | ||
在信号下降沿置位变量。 分配的背景数据块用于存储 CLK 输入的前一状态。在 CLK 能流输入 (LAD) 中检测到负跳变（1->0）时，Q 输出能流或者逻辑状态为 TRUE。 在 LAD 中，F_TRIG 指令不能放置在程序段的开头或结尾。 指令说明链接 |
表1、沿指令说明
沿指令使用
—|P|—：扫描操作数的信号上升沿
使用该指令，可以确定
如果
指令参数如表2所示，指令的使用示例如图2-4所示。
| 参数 | 声明 | 数据类型 | 存储区 | 说明 |
|---|---|---|---|---|
| Input | Bool | I、Q、M、D、L或常量 | 要扫描的信号 | |
| InOut | Bool | I、Q、M、D、L | 保存上一次查询的信号状态的边沿存储位 |
表2、扫描操作数的信号上升沿指令参数

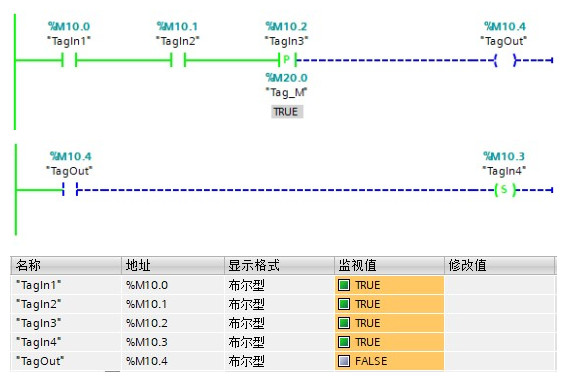

图2、扫描操作数的信号上升沿示例
图3、扫描操作数的信号上升沿示例
图4、扫描操作数的信号上升沿示例 Trace 轨迹
在上述示例中，TagIn3为
—|N|—：扫描操作数的信号下降沿
使用该指令，可以确定
如果
指令参数如表3所示，指令的使用示例如图5-7所示。
| 参数 | 声明 | 数据类型 | 存储区 | 说明 |
|---|---|---|---|---|
| Input | Bool | I、Q、M、D、L或常量 | 要扫描的信号 | |
| InOut | Bool | I、Q、M、D、L | 保存上一次查询的信号状态的边沿存储位 |
表3、扫描操作数的信号下降沿指令参数

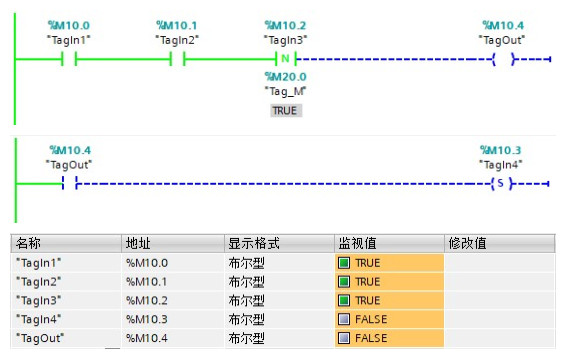

图5、扫描操作数的信号下降沿示例
图6、扫描操作数的信号下降沿示例

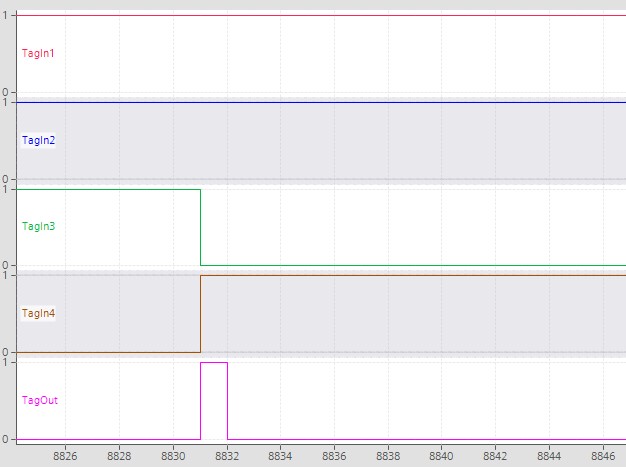

图7、扫描操作数的信号下降沿示例 Trace g轨迹
在上述示例中，TagIn3为
—(P)—：在信号上升沿置位操作数
可以使用该指令在逻辑运算结果 (RLO) 从"0"变为"1"时置位
如果上一次扫描的 RLO （
指令参数如表4所示，指令的使用示例如图8-10所示。
| 参数 | 声明 | 数据类型 | 存储区 | 说明 |
|---|---|---|---|---|
| Output | Bool | I、Q、M、D、L | 上升沿置位的操作数 | |
| InOut | Bool | I、Q、M、D、L | 保存上一次查询的信号状态的边沿存储位 |
表4、在信号上升沿置位操作数指令参数

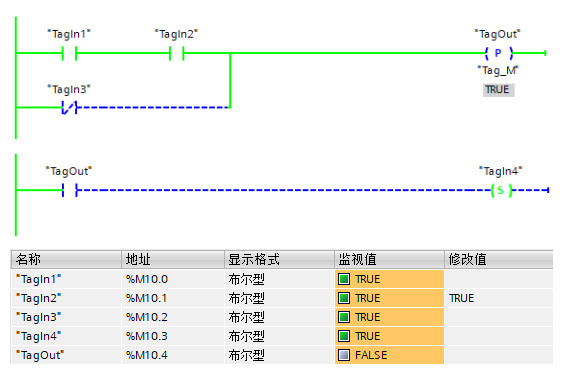

图8、在信号上升沿置为操作数示例
图9、在信号上升沿置为操作数示例

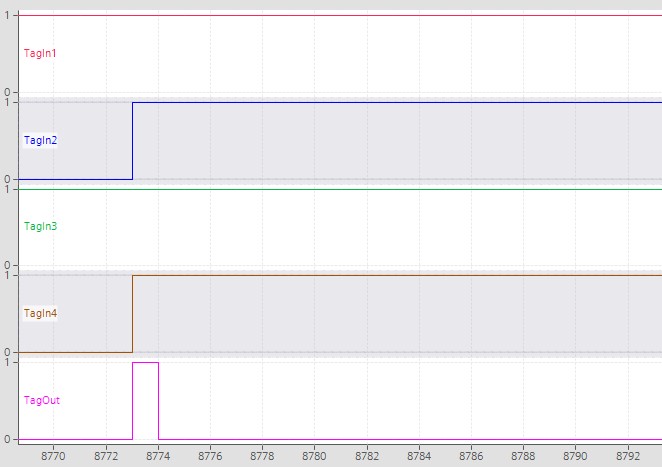

图10、在信号上升沿置为操作数示例 Trace 轨迹
在上述示例中，“TagOut”为
—(N)—：在信号下降沿置位操作数
可以使用该指令在逻辑运算结果 (RLO) 从"1"变为"0"时置位
如果上一次扫描的 RLO （
指令参数如表5所示，指令的使用示例如图11-13所示。
| 参数 | 声明 | 数据类型 | 存储区 | 说明 |
|---|---|---|---|---|
| Output | Bool | I、Q、M、D、L | 下降沿置位的操作数 | |
| InOut | Bool | I、Q、M、D、L | 保存上一次查询的信号状态的边沿存储位 |
表5、在信号下降沿置位操作数指令参数

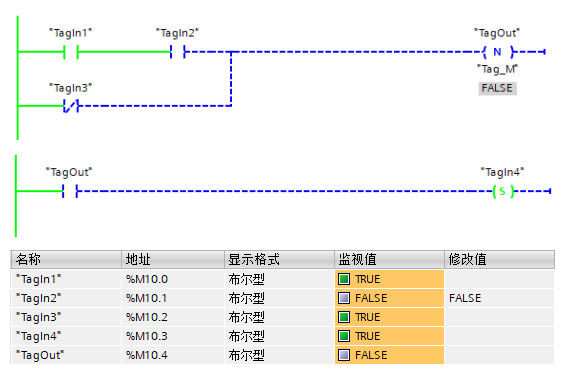

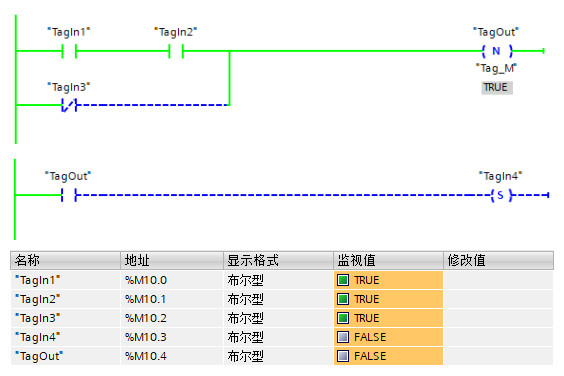

图11、在信号下降沿置为操作数示例
图12、在信号下降沿置为操作数示例
图13、在信号下降沿置为操作数示例 Trace 轨迹
在上述示例中，“TagOut”为
P_TRIG: 扫描 RLO 的信号上升沿
可以使用该指令在 CLK 从"0"变为"1"时置位输出 Q。该指令将比较 CLK 的当前信号状态与 CLK 上一次扫描的信号状态， CLK 上一次扫描的信号状态保存在边沿存储器位
如果上一次扫描的 CLK （
指令参数如表6所示，指令的使用示例如图14-16所示。
| 参数 | 声明 | 数据类型 | 存储区 | 说明 |
|---|---|---|---|---|
| CLK | Input | Bool | I、Q、M、D、L或常量 | 当前逻辑运算结果 (RLO) |
| InOut | Bool | I、Q、M、D、L | 保存上一次查询的信号状态的边沿存储位 | |
| Q | Output | Bool | I、Q、M、D、L | 边沿检测的结果 |
表6、扫描 RLO 的信号上升沿指令参数

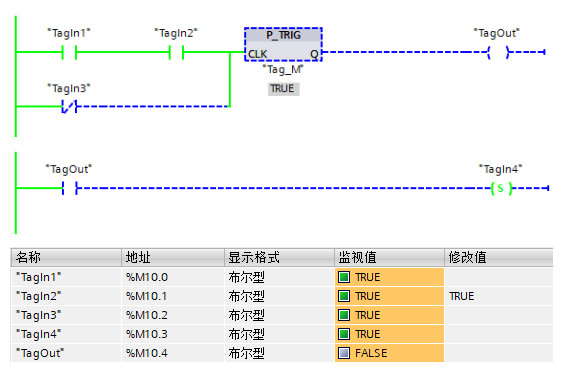

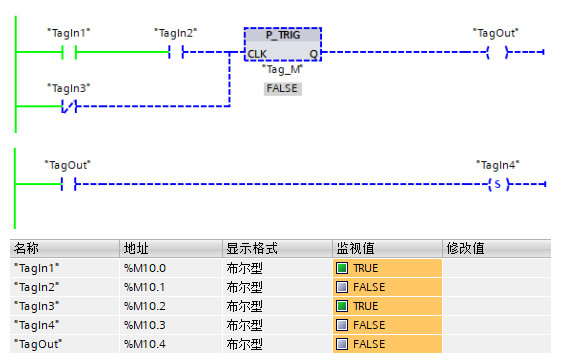

图14、扫描 RLO 的信号上升沿示例
图15、扫描 RLO 的信号上升沿示例
图16、扫描 RLO 的信号上升沿示例 Trace 轨迹
在上述示例中，当操作数“TagIn1”、“TagIn2”、“TagIn3”的逻辑运算结果 (RLO) 即 CLK 输入从“0”变为“1”时，该指令输出 Q 将立即返回状态“1”一个程序周期，此时将操作数“TagOut”置位为一个程序周期，通过“TagOut”将“TagIn4”置位为“1”。
N_TRIG: 扫描 RLO 的信号下降沿
可以使用该指令在 CLK 从"1"变为"0"时置位输出 Q。该指令将比较 CLK 的当前信号状态与 CLK 上一次扫描的信号状态， CLK 上一次扫描的信号状态保存在边沿存储器位
如果上一次扫描的 CLK （
指令参数如表7所示，指令的使用示例如图17-19所示。
| 参数 | 声明 | 数据类型 | 存储区 | 说明 |
|---|---|---|---|---|
| CLK | Input | Bool | I、Q、M、D、L或常量 | 当前逻辑运算结果 (RLO) |
| InOut | Bool | I、Q、M、D、L | 保存上一次查询的信号状态的边沿存储位 | |
| Q | Output | Bool | I、Q、M、D、L | 边沿检测的结果 |
表7、扫描 RLO 的信号下降沿指令参数

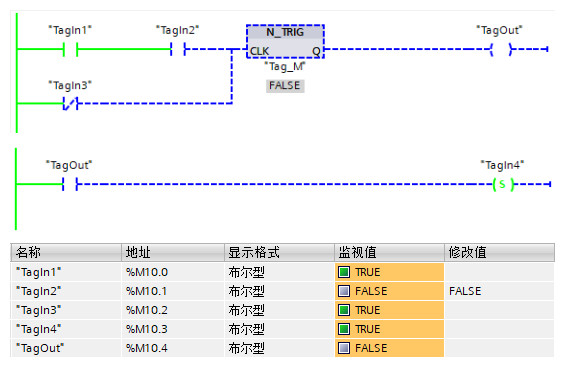

图17、扫描 RLO 的信号下降沿示例
图18、扫描 RLO 的信号下降沿示例

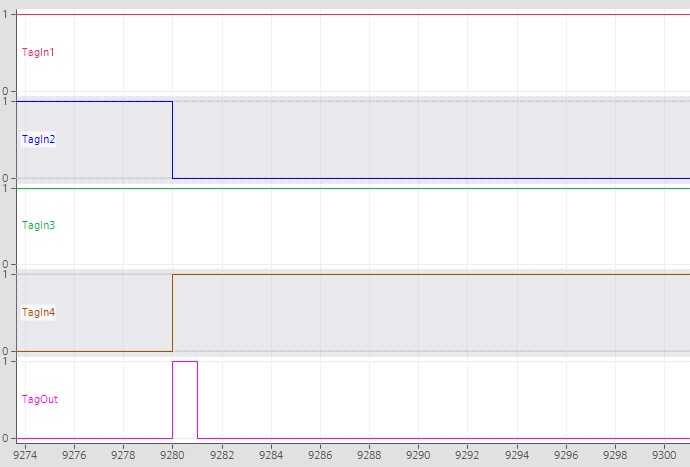

图19、扫描 RLO 的信号下降沿示例 Trace 轨迹
在上述示例中，当操作数“TagIn1”、“TagIn2”、“TagIn3”的逻辑运算结果 (RLO) 即 CLK 输入从“1”变为“0”时，该指令输出 Q 将立即返回状态“1”一个程序周期，此时将操作数“TagOut”置位为一个程序周期，通过“TagOut”将“TagIn4”置位为“1”。
R_TRIG: 检查信号上升沿
可以使用该指令在 CLK 从"0"变为"1"时置位输出 Q。该指令将比较 CLK 的当前信号状态与 CLK 上一次扫描的信号状态， CLK 上一次扫描的信号状态保存在背景数据块中。
如果上一次扫描的 CLK （保存在背景数据块）为“0”，当前 CLK 信号状态为“1”，则说明出现了一个信号上升沿。检测到信号上升沿时，输出 Q 信号状态将在一个程序周期内保持置位为“1”。在其它任何情况下，输出 Q 的信号状态均为“0”。
指令参数如表8所示，指令的使用示例如图20-22所示。
| 参数 | 声明 | 数据类型 | 存储区 | 说明 |
|---|---|---|---|---|
| EN | Input | Bool | I、Q、M、D、L或常量 | 使能输入 |
| ENO | Output | Bool | I、Q、M、D、L | 使能输出 |
| CLK | Input | Bool | I、Q、M、D、L或常量 | 当前逻辑运算结果 (RLO) |
| Q | Output | Bool | I、Q、M、D、L | 边沿检测的结果 |
表8、检查信号上升沿指令参数

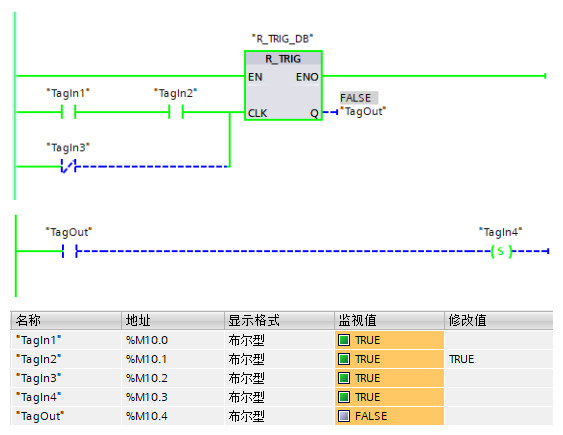

图20、检测信号上升沿示例
图21、检测信号上升沿示例

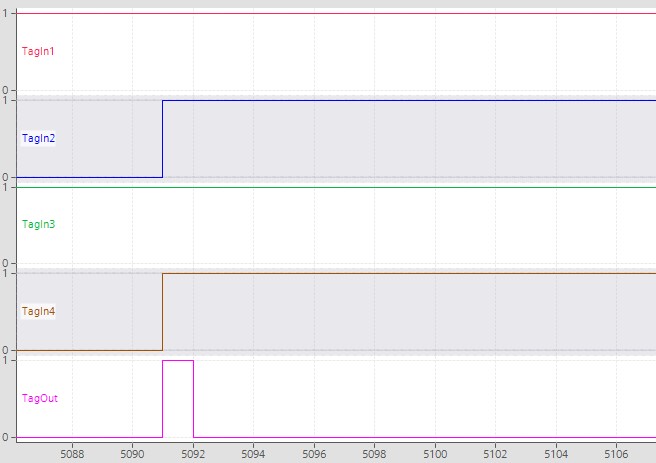

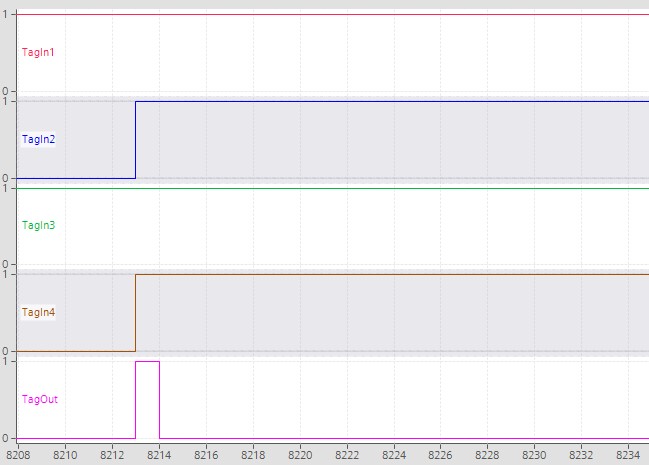

图22、检测信号上升沿示例 Trace 轨迹
在上述示例中，当操作数“TagIn2”由“0”变为“1”时，当操作数“TagIn1”、“TagIn2”、“TagIn3”的逻辑运算结果 (RLO) 即 CLK 输入从“0”变为“1”时，该指令输出 Q 中生成一个信号上升沿，输出的值将在一个循环周期内为“1“，从图16-3中可以看到此时操作数“TagOut”被置位一个循环周期，通过“TagOut”将“TagIn4”置位为“1”。
F_TRIG: 检查信号下降沿
可以使用该指令在 CLK 从"1"变为"0"时置位输出 Q。该指令将比较 CLK 的当前信号状态与 CLK 上一次扫描的信号状态， CLK 上一次扫描的信号状态保存在背景数据块中。
如果上一次扫描的 CLK （保存在背景数据块）为“1”，当前 CLK 信号状态为“0”，则说明出现了一个信号下降沿。检测到信号下降沿时，输出 Q 信号状态将在一个程序周期内保持置位为“1”。在其它任何情况下，输出 Q 的信号状态均为“0”。
指令参数如表9所示，指令的使用示例如图23-25所示。
| 参数 | 声明 | 数据类型 | 存储区 | 说明 |
|---|---|---|---|---|
| EN | Input | Bool | I、Q、M、D、L或常量 | 使能输入 |
| ENO | Output | Bool | I、Q、M、D、L | 使能输出 |
| CLK | Input | Bool | I、Q、M、D、L或常量 | 当前逻辑运算结果 (RLO) |
| Q | Output | Bool | I、Q、M、D、L | 边沿检测的结果 |
表9、检查信号下降沿指令参数

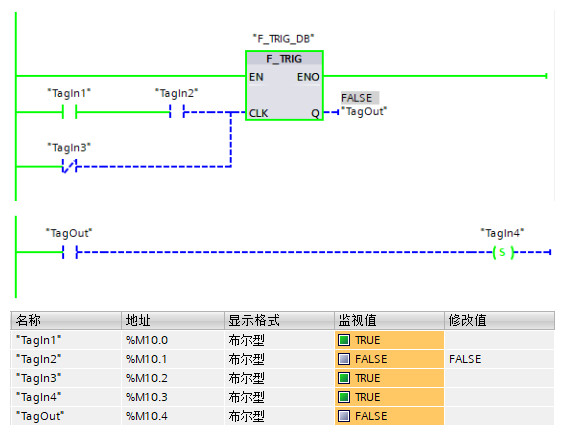

图23、检测信号下降沿示例
图24、检测信号下降沿示例

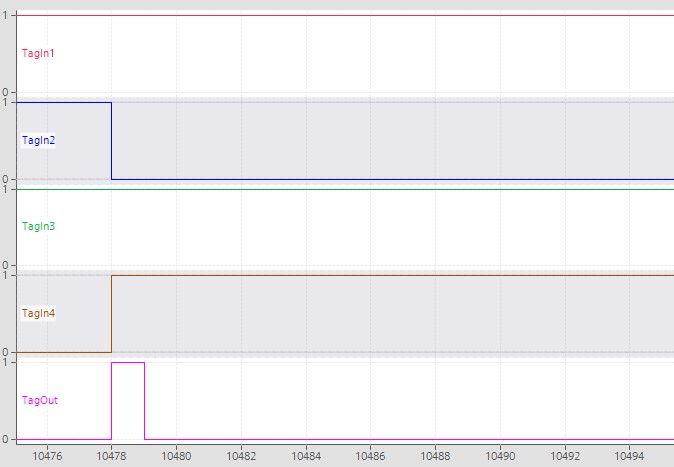

图25、检测信号下降沿示例 Trace 轨迹
在上述示例中，当操作数“TagIn2”由“1”变为“0”时，操作数“TagIn1”、“TagIn2”、“TagIn3”的逻辑运算结果 (RLO) 即 CLK 输入 从“1”变为“0”，该指令输出 Q 中生成一个信号下降沿，输出的值在一个循环周期内为“1”，从图18-3中可以看到此时操作数“TagOut”被置位一个循环周期，通过“TagOut”将“TagIn4”置位为“1”。
