【法兰连接浮球式疏水阀CS41H】
法兰连接浮球式疏水阀产品概述
博耐斯法兰连接浮球式疏水阀结构简单,阀腔内的动作元件—不锈钢空心浮球,采用研磨工艺制造,整个球面均可做密封面,工作时无集中磨损,使用寿命长;阀腔内无易损件.研磨后的不锈钢浮球球圆精度良好,密封性好,工作时无新鲜蒸汽泄漏.阀腔内的浮球即是浮子,也是密封件,浮球能根据水位变化而自由调节阀孔的开度,该阀能连续排放凝结水,过冷度≈0℃。

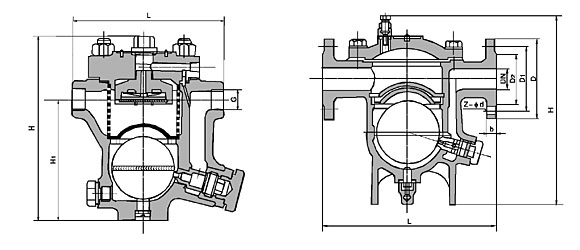

法兰连接浮球式疏水阀结构解剖图
法兰连接浮球式疏水阀外形尺寸
rodustion Type | 口径 | 尺寸Dimensions | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-φd | |
CS41H-16C-B2540 | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
CS41H-16C-D2540 | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
CS41H-16C-F25 | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
法兰连接浮球式疏水阀工作原理
自由浮球式疏水阀工作原理:自由浮球式蒸汽疏水阀的结构简单，内部只有一个研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命长。装置刚起动时，管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体.疏水阀开始进入工作状态.低温冷凝水流进疏水阀,这时阀腔内的浮球随凝结水液位的高低而升降,自动调节阀孔的开度,能连续的(不是间断)排放凝结水.由于自由浮球式疏水阀的阀座孔总是处于凝结水液位以下,形成水封,水汽自然分离,工作时达到无蒸汽泄漏.该阀的工作压力为0.01Mpa,从0.01Mpa至工作压力范围内不受温度和工作压力波动的影响,能连续工作,其过冷度约为0℃,由于该阀能自动、连续地排除凝结水,加热设备内不会有水积聚,能使加热设备达到良好的换热效率.是生产工艺加热设备的常用的疏水阀之一.
法兰连接浮球式疏水阀结构特点
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
