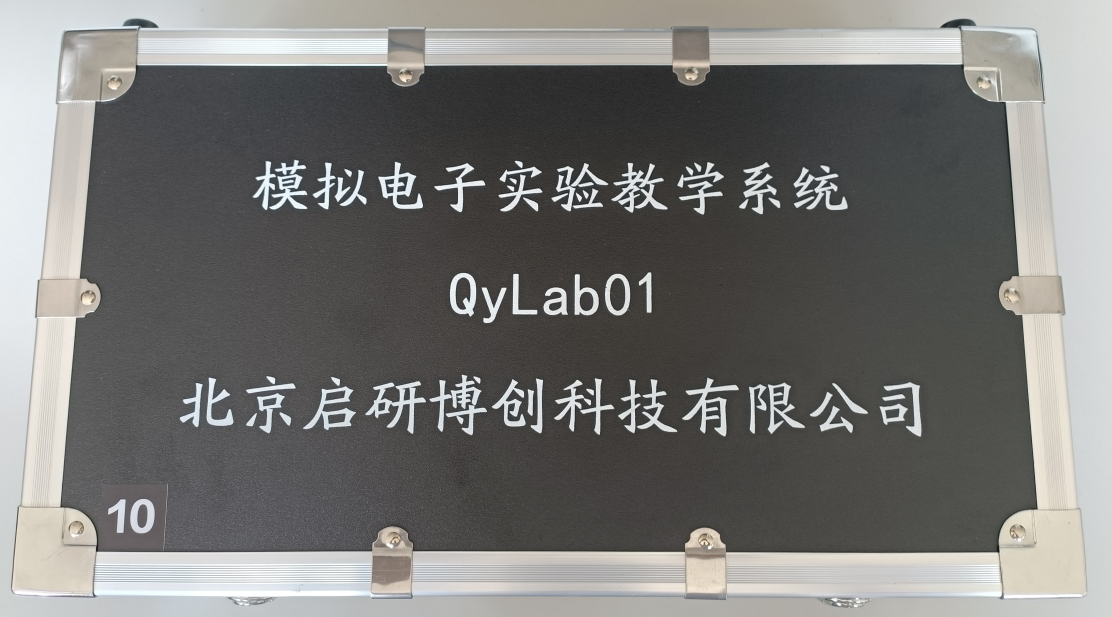

模拟电子实验教学系统qyLab01

模拟电子实验教学系统qyLab01
<
  • 模拟电子实验教学系统qyLab01
>
产品报价: 5900
留言咨询
加载中
启研博创
qyLab01
北京启研博创科技有限公司
高教 职教 基教
北京 顺义区
详细说明

  实验教学系统采用主实验箱+模块化的结构组合方式设计;需要安装简便,实验电路原理图布局在PCB板顶层,方便测量和观察设计,多模块集成,支持模拟电子电路系统设计与性能验证,学生不用插各种芯片和进行复杂连线,提升实验效率;

  实验教学系统便携式结构、移动灵活、不受实训室场地限制,方便开展随堂实验、技能培训、电子竞赛等多种活动;

  实验教学系统实验板的每个实验模块单元均由电路原理图和电路实物两部分组成,二者对应,便于电路直观识图,理论与实践结合;

  各个模块均配有电源(带LED指示)接线端口、地接线端口,输入、输出、地接线柱及各功能测点接线柱,方便连线操作和接入测试探头;

  提供教学样例实验程序及软件免费升级服务,并做好相应的培训工作;

  可以校企合作联合定制开发有关实验内容;

  实验教学系统底板技术指标:

  1.提供至少4个示波器通道;配有标准的BNC接口,带宽不小于100MHz,实时采样率不小于1GSa/s;

  2.提供至少1个波形发生器:配有标准的BNC接口,信号输出频率范围:DC~25MHz,波形幅度:±3.5Vmax;

  3.提供万用表接口:直流电压量程800V,电流测量量程10A,二极管测量范围2V;

  4.提供波形校准源;

  5.提供各仪器均用USB方式与PC机连接;

  6.提供面板板:面包板尺寸不小于170*138mm;

  7.直流电源:电源输出:+5V、-5V、+12V、-12V;

  8.可调直流电源:0~12V,0~-12V;

  9.实验系统电源带有保护功能;

  实验模块:

  共发射极放大电路

  共集电极放大电路

  共基极放大电路

  二级放大及负反馈电路

  差动放大器电路

  集成运算放大电路

  集成运放两级放大电路

  方波三角波发生器电路

  低通有源滤波电路

  高通有源滤波电路

  比较器电路

  集成功率放大器电路

  OTL功率放大器电路

  文氏电桥振荡器电路

  LC震荡器电路

  串联晶体管稳压电源电路

  集成稳压器电路

  ......
