GE320 II电阻层析成像模块
电阻层析成像模块
技术亮点
电阻层析成像(ERT)是一种非侵入式、无辐射、可用于实时在线测量的先进检测技术。该技术依靠精密硬件仪器对接触式阵列电极发出激励电流并测取电压矩阵数据，再将数据输入反演重构算法中计算出待测物体内部电导率分布情况，最终重建出物体内部电导率分布图像，从而实现以电导率分布差异清晰区分物体内部各类物质及其分布的目的。
主要参数
功能：采集ERT所需的各电极电压以及阻抗测量
测量时长：8电极模式（40个数据）约1s
测量范围：kΩ 级
尺寸：197mm*197mm*60mm
重 量：1100g
外壳材质：航空铝型材
输入电流：500mA
额定功率：2.17~5.1W
数据传输：USB
测量接口：阻抗测量、序列测量
电极数目：8、16、32
应用场景

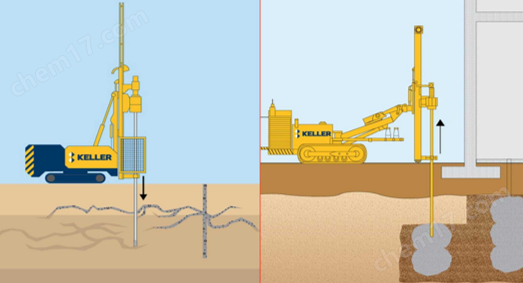

1.旋喷灌注桩注浆加固监测

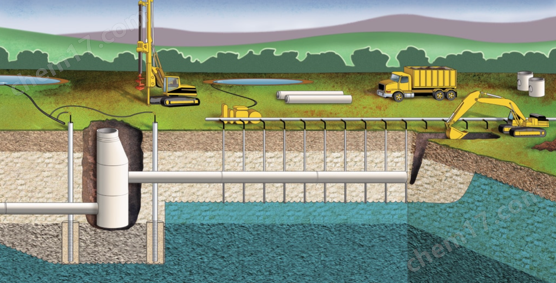

2.富水地层含水量探测

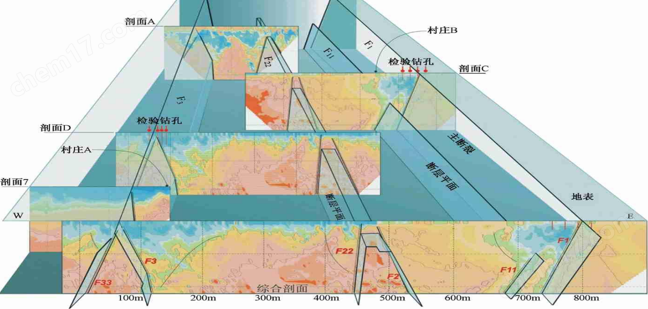

3.深层地下裂缝监测
4.地层节理、裂隙分布探测
5.综采面煤层突水监测
