Ophir功率能量计----多种选项适用于任何应用
Ophir的功率能量探头、表头、计算机接口式探头能在任何表头和计算器显示设备即插即用。各种传感头可满足各种高性能测量方案。测量结果可以以多种方式显示，表头屏幕上，存储卡上，或者电脑上；另可配备积分球用于特殊测量方法测量。
1.表头：
可通过USB连接器直接与电脑连接，也可通过表头显示或者接到电脑同步显示。

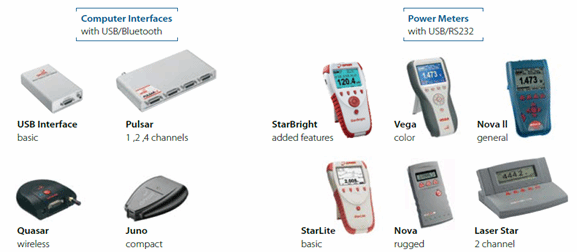

USB连接器：USB interface单通道；Pulsar1,2,4多通道；Quaser无线型；Juno紧凑型；
表头：StarBright多功能型；Vega彩色型；NovaII普通型；StarLite基本型；Nova耐摔型；Laser Star双通道型。
表头选型：
型号 | StarBright | Vega | Nova II | StarLite | Laser Star | Nova |
显示颜色 | 彩色 | 彩色 | 单色 | 单色 | 单色 | 单色 |
数显 | 是 | 是 | 是 | 是 | 否 | 否 |
可换电池 | 是 | 是 | 是 | 是 | 是 | 是 |
可支持探头 | ||||||
热电偶式 | 是 | 是 | 是 | 是 | 是 | 是 |
光电二极管 | 是 | 是 | 是 | 是 | 是 | 是 |
热释电 | 是 | 是 | 是 | 是 | 是 | 是 |
Beam Track | 是 | 是 | 是 | 是 | 否 | 否 |
测量选项 | ||||||
平均功率 | 是 | 是 | 是 | 是 | 是 | 是 |
脉冲能量 | 是 | 是 | 是 | 是 | 是 | 是 |
单脉冲能量 | 是 | 是 | 是 | 是 | 是 | 是 |
数值统计 | 是 | 是 | 是 | 否 | 是 | 是 |
1. 光电二极管型功率探头：
u 标准型光电二极管探头10pW-3W
型号 | 特点 | 通光孔径 | 光谱范围 | 功率范围 |
PD300 | 自动减背景光 | 10*10mm | 350-1100nm | 500pW-300mW |
PD300-1W | 自动减背景光 | 10*10mm | 350-1100nm | 500pW-1W |
PD300-3W | 高功率 | 10*10mm | 350-1100nm | 5nW-3W |
PD300-TP | 4mm厚度 | 10*10mm | 350-1100nm | 50pW-1W |
PD300-UV | 宽光谱低噪声 | 10*10mm | 200-1100nm | 20pW-300mW |
PD300-UV-193 | 193nm校准 | 10*10mm | 200-1100nm | 20pW-300mW |
PD300-IR | 近红外 | Φ5mm | 700-1800nm | 5nW-300mW |
PD300-IRG | 300fW低噪声 | Φ5mm | 800-1700nm | 10pW-200mW |
中等功率热电偶探头通光孔径50-65mm, 100mW - 300W
型号 | 特点 | 通光孔径 | 光谱范围 | 功率范围 | 能量范围 |
L40(150)A | 大光圈孔径 |
| 0.19-20μm | 100mW-150W | 100mJ-4000J |
L40(150)A-LP1 | 长脉冲高阈值 |
| 0.25-2.2μm；2.94μm | 100mW-150W | 100mJ-4000J |
L40(150)A-EX | 准分子激光 |
| 0.15-0.7，10.6um | 100mW-150W | 100mJ-200J |
L50(150)A | 连续30W，间隔150W |
| 0.19-20um | 100mW-150W | 100mJ-4000J |
L50(300)A | 连续30W，间隔150W，大光圈孔径 |
| 0.19-20μm | 400mW-300W | 200mJ-300J |
L50(300)A-LP1 | 长脉冲高阈值 |
| 0.25-2.2μm, | 400mW-300W | 200mJ-300J |
L50(300)A-PF-65 | CW50W，间隔300W，买脉冲大直径光束 |
| 0.15-20μm | 400mW-300W | 200mJ-300J |
L50(300)A-IPL | GEL耦合IPL源 |
| 0.5-1.3μm | 400mW-300W | 120mJ-300J |
L40(150)A-IPL | GEL耦合IPL辐射能量测量 | 22*22mm | 0.5-1.3μm | NA | 100mJ-300J |
中-高功率风扇冷却热电偶探头50mW - 1100W
型号 | 特点 | 通光孔径 | 光谱范围 | 功率范围 | 能量范围 |
F50A-BB-18 | 连续50W，稳定 |
| 0.19-20μm | 10mW-50W | 6mJ-50J |
F100A-PF-DIF-33 | 高平均功率，短脉冲 |
| 0.24-2.2μm | 50mW-100W | 60mJ-200J |
F150A-BB-26 | 风扇冷却150W |
| 0.19-20um | 50mW-150W | 20mJ-100J |
FL250A-BB-35 | 风扇冷却250W |
| 0.19-20μm | 150mW-250W | 50mJ-300J |
FL250A-LP1-35 | 长脉冲CW高损伤阈值 |
| 0.25-2.2um | 150mW-250W | 50mJ-300J |
FL250A-LP1-DIF-33 | 风扇冷却，毛玻璃用于高能激光 |
| 0.4-3μm | 400mW-250W | 400mJ-600J |
FL250A-BB-50 | 风扇冷却250W |
| 0.19-20μm | 150mW-250W | 80mJ-300J |
FL400A-BB-50 | 风扇冷却500W |
| 0.19-20μm | 300mW-500W | 75mJ-600J |
FL400A-LP1-50 | 风扇冷却400W，高功率长脉冲 |
| 0.35-2.2,10.6μm | 300mW-500W | 75mJ-600J |
FL600A-BB-65 | 风扇冷却600W |
| 0.19-20μm | 600mW-600W | 250mJ-600J |
FL600A-LP1-65 | 风扇冷却600W长脉冲 |
| 0.35-2.2μm | 1W-600W | 300mJ-600J |
FL1100A-BB-65 | 风扇冷却1100W |
| 0.19-20μm | 600W-1100W | 250mJ-600J |
高功率水冷热电偶探头1W-5000W
型号 | 特点 | 通光孔径 | 光谱范围 | 功率范围 | 能量范围 |
L250W | 20mm厚度水冷250W |
| 0.19-20μm | 1W-250W | 120mJ-200J |
L300W-LP1-50 | 20mm厚度水冷300W |
| 0.35-2.2，10.6μm | 1W-300W | 200mJ-300J |
1000W-BB-34 | 水冷1000W |
| 0.19-20um | 5W-1000W | 400mJ-300J |
1000WP-BB-34 | 水冷1000W，无污染回路 |
| 0.19-20μm | 5W-1000W | 400mJ-300J |
1000W-LP1-34 | 水冷1000W，高能长脉冲 |
| 0.25-2.2，10.6um | 5W-1000W | 400mJ-300J |
L1500W-BB-50 | 水冷1500W |
| 0.19-20μm | 15W-1500W | 500mJ-200J |
L1500W-LP1-50 | 水冷1500W，高能长脉冲 |
| 0.35-2.2,10.6μm | 15W-1500W | 500mJ-200J |
L2000W-BB-120 | 水冷2000W，120孔径 |
| 0.19-20μm | 1W-2000W | 6J-6000J |
L100(500)A-PF-120 | 短爆光，6000J |
| 0.15-20μm | 1W-500W | 6J-6000J |
5000W-BB-50 | 水冷5000W |
| 0.19-20μm | 20W-5000W | NA |
5000W-LP1-50 | 水冷5000W，高能长脉冲 |
| 0.35-2.2μm | 20W-5000W | NA |
6K-W-BB-200x200 | 6000W量热测量 | 198*198mm | 0.19-20μm | 200W-600W | NA |
Helios | 无水冷短爆光12kW |
| 0.940-1.09μm | 500W-12kW | 1kJ-5kJ |
超高功率水冷热电偶探头100W-120kW
型号 | 特点 | 通光孔径 | 光谱范围 | 功率范围 | 能量范围 |
10K-W-BB-45 | 高功率密度 |
| 0.8-2,10.6μm | 100W-11kW | NA |
15K-W-BB-45 | 高功率密度 |
| 0.8-2,10.6μm | 100W-15kW | NA |
30K-W-BB-74 | 高功率密度 |
| 0.8-2,10.6μm | 100W-30W | NA |
120K-W | 高功率 |
| 0.9-1.1μm | 10kW-120kW | NA |
