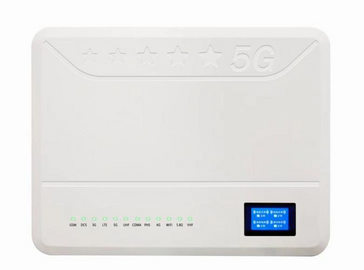

BSH—YX型全功能手机信号隔离器
功能 特 点 和 技 术 指 标
BSH—YX型全功能手机信号隔离器(全宽带隔离器)是我公司新专门为考场设计的高科技屏蔽产品,可以有效屏蔽(干扰)考场内的所有手机信号(CDMA、GSM、DCS、PHS、SCDMA、3G、4G、5G)、WIFI(WLAN)、蓝牙/2.4G 通讯、无线网络(QQ和微信等)信号,具有受网络独立控制的电源开关机功能;实现统一、分区和单独开关机,并且还具有定时开关机功能,使用更加方便,彻底杜绝考生利用手机进行传输答案的现象,保证考试的公正性,给学子们创造一个公平的竞争环境。
一、功能特点:
有效屏蔽CDMA(电信)、GSM(移动、联通)、DCS(1800MHz)、 PHS(1900MHz)、3G、4G、5G、WIFI(WLAN)、蓝牙等手机信号
绿色环保,电磁场强度远低于标准,对人体无任何影响
模块化设计,方便用户按需增加功能和通道模块
采用双风扇(可增加到四个风扇)主动散热和内置散热片被动散热相结合的散热方式,保障长时间连续稳定工作
配置过热保护系统,增强整机的安全性
内置式工业级大功率开关电源,保证信号的稳定性、准确性
内置式高增益全向天线,天线长度≥100mm
缓启动电路设计,有效避免开机时出现打火现象
选用进口高性能集成电路和贴片元件,采用进口全自动贴片机和回流焊机加工、流水线生产,质量、性能稳定
二、技术指标:
技术指标均通过了《通信导航与北斗卫星应用产品质量监督检验中心》的质量安全认证,经过《河北省辐射环境管理站》的严格检测,各测点的射频电磁场强度测量值均符合《电磁环境控制限值》(GB8702-2014)中“30-3000MHz公众暴露控制限值12V/m和3000MHz-15000MHz公众暴露控制限值0.22f1/2V/m”的要求。
标配技术规格:
发射频率 | 发射功率 | 有效屏蔽范围 | 屏蔽对象 |
869-880MHz | ≥37 dBm | 5-30米(产品距基站200米以外) | CDMA手机 |
925-960MHz | ≥37dBm | 5-30米(产品距基站200米以外) | GSM手机 |
1805-1860MHz | ≥37 dBm | 5-30米 (产品距基站200米以外) | TD-LTE(移动)、DCS、FDD-LTE |
1860-1920MHz | ≥37 dBm | 5-30米(产品距基站200米以外) | TD-LTE(移动)、DCS、PHS、FDD-LTE |
2010-2025MHz | ≥37 dBm | 5-30米(产品距基站200米以外) | TD-SCDMA |
2110-2175MHz | ≥307dBm | 5-30米(产品距基站200米以外) | CDMA2000、WCDMA、FDD-LTE |
2300-2485MHz | ≥37dBm | 5-30米(产品距基站或场外传输答案配套设备200米以外) | TD-LTE(联通)、TD-LTE(移动)、TD-LTE(电信)、WIFI(WLAN)无线网络、蓝牙/2.4G通讯 |
2515-2675 MHz | ≥37 dBm | 5-30米(产品距基站200米以外) | TD-LTE(联通)、TD-LTE(移动)、 TD-LTE(电信) |
3400-3500 MHz | ≥37 dBm | 5-30米(产品距基站200米以外) | 电信5G |
3500-3600 MHz | ≥37 dBm | 5-30米(产品距基站200米以外) | 联通5G |
4800-4960 MHz | ≥37 dBm | 5-30米(产品距基站200米以外) | 移动5G、广电5G |
5725-5850MHz | ≥37 dBm | 5-30米 | 5.8G WIFI |
备选频率:350-400MHz(频段),1000-1350 MHz(摄像头),135-175MHz,400-470MHz,470-540MHz,5725-5850MHz(5.8G WIFI)
配置方法:按正常应用经验,原则上每个教室配置一台(含双3G、双4G、3个5G和WIFI共11个通道)。
缓启动时间:3秒环境温度:-25 — +60°C
完成屏蔽时间:30秒相对湿度:5-95%
电源:AC160-240V 50/60Hz净重:3.5Kg
机身尺寸:400mm340mm90mm天线类型:内置式高增益全向天线,天线长度≥100mm
