静态信号测试分析系统
1、概述
TZT3822EN 是一款液晶屏静态应变测试仪，每台包括 20 个测量通道，每个
测量通道都可以测力、位移或应变。测量时，通过 4.3 英寸液晶屏或电脑软件实现
采样控制和数据的分析等功能。系统可广泛用于各大高校、各行业研究院所、工
程检测现场和产品研发过程的静态结构性能测试。
2、应用范围
2.1 可完成全桥、半桥、1／4 桥（120Ω三线制）和 1/4 桥（两线制公共补偿）状
态的应力应变的测试和分析；
2.2 配合各种桥式传感器，实现力、荷重、位移等物理量的测量；
3、特点
3.1 实现多通道并行长时间连续采样；
3.2 高度集成：模块化设计的硬件，每个模块 20 通道机箱形式；
3.3 每台计算机可控制多台采集仪进行采样，满足多通道、高精度的测量需求；
3.4 运行于 Win2000/XP/7/8 操作系统，用户界面友好、操作简便灵活；
3.5 计算机通过百兆网与仪器通讯，对采集器进行参数设置（量程、传感器灵敏度
等）、清零、采样、停止等操作，并实时传送采样数据。
3.6 仪器内置 8G 存储空间，完善的文件管理系统，测试完成后，回收测试数据，自动一键生成报告，并可直接导入 WORD 软件，实现无纸化办公。
4、系统连接图

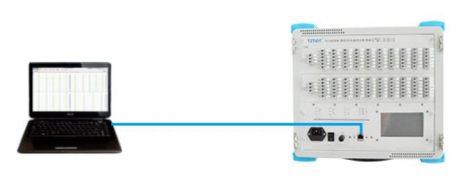

图 4.1 单台仪器与计算机相连

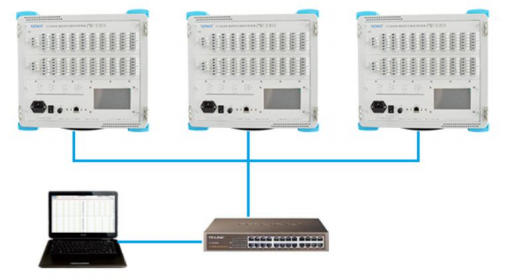

图 4.2 多台仪器与计算机通过交换机相连
5、技术指标
5.1 测量点数：20 测点（可测力或应变）；
5.2 采样速率（连续采样）： 1Hz/通道；
5.3 模数转换器：24 位Σ-ΔA/D 转换器；
5.4 支持桥路连接方式：全桥、半桥、1／4 桥（120Ω三线制）和 1/4 桥（两线制公
共补偿）；
5.5 适用应变片电阻值：
（1）1/4 桥（三线制自补偿）电阻范围：120Ω或 350Ω（订货时确定一种）；
（2）1/4 桥（两线制公共补偿）、半桥、全桥电阻范围：60Ω～20000Ω任意设定；
5.6 应变片灵敏度系数：1.0～3.0 自动修正；
5.7 供桥电压：
（1）输出电压范围（DC）：2V；
（2）精度：不大于 0.1％；
（3）稳定度：不大于 0.05％/小时；
（4）输出电流：70mA；
5.8 测量应变范围：±20000με；
5.9 分辨率：1με；
5.10 系统示值误差：不大于 0.5％±3με；
5.11 零漂：不大于 2με/2h；
5.12 长导线电阻修正范围：0.0～100Ω；
5.13 自动平衡范围：±15000με（应变计阻值的±1.5%）；
5.14 通讯方式：以太网接口；
5.15 电源：交流供电（交流 220V±10％ 50Hz±2％）；
5.16 外形尺寸：350mm×305mm×105mm（
20 测点）（长×宽×高）便携机箱。
6、使用环境
使用环境适用于 GB6587-2012-Ⅱ组条件。
6.1 温度：
（1）贮存条件：-40℃～60℃；
（2）极限条件：-10℃～50℃；
（3）工作范围：0℃～40℃；
6.2 湿度：
（1）工作范围：40℃（
20～90）%RH；
（2）贮存条件：50℃ 90%RH24h；
6.3 振动（非工作状态）：
（1）频率循环范围：5 Hz～55 Hz～5Hz；
（2）驱动振幅（峰值）：0.19mm；
（3）扫频速率：小于或等于 1 倍频程/min；
（4）在共振点上保持时间：10min；
（5）振动方向：x、y、z。
