ZTT-101C型逆反射标志测量仪
ZTT-101C型逆反射标志测量仪
一、概述
该仪器是一种用于现场测量逆反射材料光度性能（逆反射系数R'）的仪器。它是一种手持式光学仪器，操作简单，使用方便。可用于交通安全管理和公路、铁路、航空等有关部门对逆反射标志（反光膜等）进行现场实测、货车类机动车车身反光标识反光性能的测量、生产逆反射材料反光质量的监测，以确保逆反射标志材料达到有关标准规定的要求。
该仪器由光学系统、探测放大系统、电源及其控制系统、显示系统和仪器校准块等部分组成。
该仪器参照国际标准ISO3864和我国标准GB/T18833-2012、GB/T 26377-2010《逆反射测量仪》、JT/T612-2004交通行业标准要求而设计。符合GB21861-2014《机动车安全技术检验项目和方法》标准。为便于校准仪器示值，还配备了一套校准仪器示值的校准块，以确保仪器测量值的准确可靠；仪器用触摸屏汉显表显示；采用锂电池作为电源。二、技术参数及特点
1．观测角（α）：0.2°；
2．入射角（β）：－4°；
3．光源：暖白色发光二极管
4．探测器：硅二极管（符合CIE的光谱光视效率函数V（λ））；
5．显示器：触摸屏汉字显示器；
6．测量范围：0～3000cd·lx-1·m-2。
l 可一次校准12种颜色
l 无需每次开机都进行校准
l 电池连续工作时间 : ≈24 小时
l 数据储存 : 10000条测试信息
l 屏 幕 : 4.5" 854x480 (触摸屏)
l 电脑连接方式:TF存储卡
l 充电方式: 220V AC 50HZ； DC4.2V
l 电源供应 : 锂电（5000mah）
l 使用温度 : -15°C - +50°C
l 储藏温度 : -30°C - +85°C
l 操作湿度 : 10 - 90%，无结露
三、充电
1. 请勿使用其它规格型号的充电器为本机充电。
2．将充电插头插入充电插口，充电器插头连接220V，50Hz交流电插座即可充电。红灯亮正在充电，绿灯亮充电完成， 充电时间约需5-6小时。
3．电池充满，可连续测量的时间约为5小时。
四、仪器的调零、校准与测量

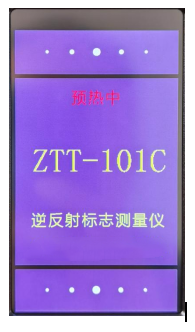

1．使用仪器测量时将底部电源开关按下至接通电源，显示开机界面如下图。

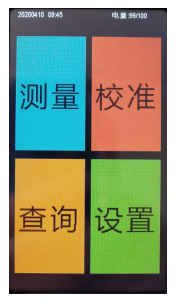

预热完毕后进入功能选择界面如下图。
2、点击校准进入校准界面如下图。

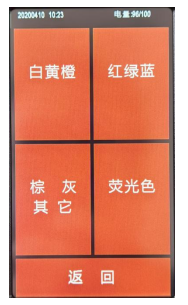

点击需要校准的颜色进入相应的校准界面如下图。

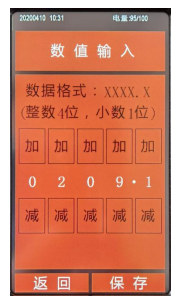

先检查修正下面一栏数据是否和校准板的数据一致，如不一致，点击相对应的数字进入数据修改界面如下图。
修改完毕后点击保存，返回至上一个界面。先将黑色的调零板放置于测光孔上，点击黑色右边的数字0，出现进度条，结束后数据为0，此时零点校准完毕。再分别放置白色、黄色、橙色的校准板，分别点击中间的数字，同样等待进度条结束后校准完毕，进度条结束后中间的数据会和右边的数据保持一致。所有颜色都校准完毕后点击保存，则该三种颜色校准完毕，可直接测量。（可只校准需要测量的颜色，如测量白色，零点校准完毕后，点击白色校准，白色校准完毕后点击保存即可）。该仪器可一次校准12种颜色，测量时选择对应颜色即可。
我公司建议，每次使用此仪器进行测试前，请将主机放置于校准板上进行测量，如果测量结果与校准板给定值不一致时（误差不超过2%时无需校准，国标要求误差不超过5%即为合格），请校准仪器后再进行测量。

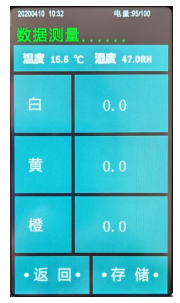

3、校准完毕后点击保存返回至主校准界面，再点击返回，返回至功能选择界面。在功能选择界面点击测量，进入测量选择界面，点击对应的颜色进入数据测量界面，如下图。
将被测样品放置于测光孔上，点击各颜色右侧方框即可测量。测量完毕后点击保存，可将当前测量的数据及当前的温湿度保存。
4、在功能选择界面点击查询可查看保存过的数据。如下图。
数据命名规则为：年月日时分秒对应的颜色。如20190510093901-0P20代表的含义即为，2019年05月10日09时39分01秒保存的数据，保存的数据界面为白黄橙测量界面。
5、在功能选择界面点击设置可进行日期时间的修改。如下图。
6．使用完仪器以后，将电源开关置于按起的位置，切断电源。
五、仪器的维护
1． 本仪器为光、机、电相结合的光学测量仪，应注意防潮。特别在冬季用于室外或野外测量时，应注意仪器所处环境温 度不能骤然变化：如室外温度在－10℃以下，若将仪器从室外移至温度为20℃左右的室内时，则仪器可能会结雾而损 坏。因此必需将仪器连同包装箱一起置于室温为20℃室内24小时以上，才能取出仪器。
2． 在运输和使用过程中，仪器应注意防震，以防仪器损坏或造成量值失准。
3． 仪器所附的一套校准块应妥为保存，其表面不得损坏或蒙上灰尘、指印等，确保校准量值的准确。
4． 仪器各紧固件不得随意松动和拆卸，以防仪器损坏或造成测量值失准。
5． 仪器长期搁置不用时，则应每隔三个月充电一次。否则电池将会损坏。
六、装箱清单
1 | 逆反射标志测量仪主机 | 壹台 |
2 | 充电器 | 壹只 |
3 | 黑色调零块 | 壹块 |
4 | 白色校准块 | 壹块 |
5 | 黄色校准块 | 壹块 |
6 | 红色校准块 | 壹块 |
7 | 绿色校准块 | 壹块 |
8 | 蓝色校准块 | 壹块 |
9 | 橙色校准块 | 壹块 |
10 | 棕色校准块 | 壹块 |
11 | 产品说明书 | 壹份 |
12 | 产品合格证 | 壹份 |
13 | 校准证书 | 壹份 |
