ZTT-101A逆反射标志测量仪详细介绍
ZTT-101A逆反射标志测量仪
一、概述
逆反射标志测量仪是用来测量交通标识材料逆反射系数（R′）的专用仪器。ZTT-101A型逆反射标志测量仪适用于材料生产单位、质量监督部门、工程施工和监理单位等对逆反射标识材料的质量控制和检测。
该仪器的设计符合国际标准ISO 3864（1984）和国际照明委员会（CIE）NO.54技术规范的规定，并参照其它有关标准：如美国ASTM E808-01《逆反射描述标准》、ASTM E809-00《逆反射器光学性能的测量》、ASTM E810-00《反光膜逆反射系数测试方法》；德国DIN 67520-1994等。仪器性能符合我国交通行业标准JT/T612-2004《逆反射测量仪》的规定，满足我国标准GB/T18833-2012《公路交通标志反光膜》规定的测量要求。
二．主要技术指标
1. 观测角（α）：0o～2.0o范围内连续可调，读数精度为0.002o；
2. 入射角（β）：-45o～+45o范围内连续可调，读数分度为1o；
3. 光源色温：2856K（即标准A光源）；
4. 探测器：硅二极管，经滤光器修正后符合CIE标准光度观察者光谱光视效率V（λ）的要求；
5. 探测器孔径对试样的张角：12′；
6. 逆反射系数测量范围：0～3000cd·lx-1·m-2；
7. 分辨率：0.1 cd·lx-1·m-2；
8. 供电：锂电池供电，连续工作时间48h。
9. 可一次校准12对角度
10. 数据储存 : 10000条测试信息
11. 屏幕 : 4.5" 854x480 (触摸屏)
12. 存储方式:TF存储卡
13. 充电方式: 220V AC 50HZ； DC8.4V
14. 电源供应 : 锂电（6600mah）
15. 使用温度 : -10°C ~ +40°C
16. 储藏温度: -30°C ~ +75°C
17. 操作湿度 : 10 ~ 90%，无结露
三．观测角（α）、入射角（β）的读数方法
1. 光学检测头上装有观测角（α）及入射角（β）的调节器件；

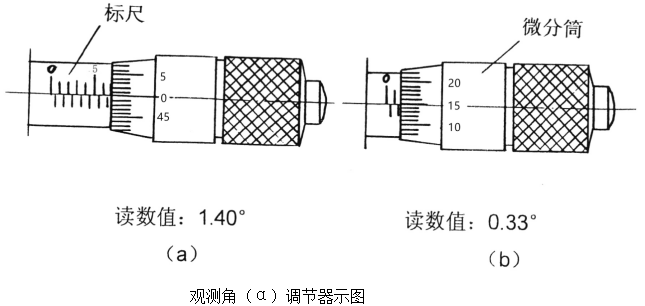

2. 观测角（α）的读数方法：通过转动观测角（α）调节器即可调节观测角（α），其读数方法如图所示
观测角调节器由两个部分组成（见上图）：一部分为横向标尺，在标尺上有0、5、10，即表示为0°、1°、2°，每1°内按中线上下又分10个分度刻线，因此一个分度刻线为0.1°；另一部分为微分筒，在其圆周面上刻有50个分度刻线，每按5分度刻线标有5、10、……45、0等10个分度刻线，则每5分度表示为0.01°；每一个等分线即表示0.002°。因此标尺和微分筒之间的组合可读出如上图中（a）和（b）的读数。以此类推，也可读出任意观测角（a）的角度值。调节时，微分筒应同一方向转动。
3.入射角（β）的读数方法：入射角（β）的调节是由两块半圆形有机玻璃板构成的导轨来实现的。在一块半圆弧端面上贴有以1o为分度的标尺，其中心为0o，两端各有50o分度，即±10o，±20°……±50o，在支撑板靠近标尺的一侧有一刻线即为入射角（β）的指示线。松开入射角（β）的定位螺钉时，可改变入射角（β）。而依据指示线在标尺上的位置，可读出入射角（β）的数值，在标尺上注有“＋”和“一”符号表示入射角的方向。
四．逆反射系数（R′）的测量
1. 仪器安装与测量前的准备
2. 将仪器从仪器箱中取出，将测量显示仪及入射角角度盘安放在工作台上。取出光学检测头，将检测头的底端插入角度盘中，使检测头上指示线与角度盘上的指示线对齐，拧紧固紧螺栓；
3. 打开测量显示仪开关。
4. 测量程序
5. 按下电源开关后，则显示开机界面，7秒钟后进入主界面；
6. 将观测角调节器调节至0.2°，将入射角调节器调节至-4°，在入射角角度盘底板中心定位缺口处放置黑色校准板，点击测量，进入测量主界面，点击观测角0.2°进入测量界面，点击-4°右侧的测量位置，测得结果应为0（-2—1统称为0），再将颜色校准板放置测光口处，点击测量后结果应和给定值相同（上下偏差±2%视为相同），若测得值准确则更换为被测反光膜直接测量即可。测量界面如下图。其他角度测量调节好观测角，入射角点击屏幕对应角度按以上方法测量即可。
(1) 若测量值与显示值超差，则应将仪器进行校准，以0.5°观测角，15°入射角为例，通过观测角调节器将角度调节为0.5°，将入射角调节器调节至15°，显示仪返回主界面，点击校准，进入校准主界面，点击观测角0.5°，将黑色校准板放置测光孔处，点击黑色右边的数字零，出现进度条，三秒结束后显示为0，查看15°对应修正一列数据是否与校准板给定值一致，若不一致，点击该栏数据，将数据修改一致后点击保存。将颜色校准板放置于测光孔处。点击15°对应校准该列数据，出现进度条，结束后显示校准值与右侧数据一致，点击保存，返回主界面进行测量即可。校准界面如下图：
3.测量完毕后点击保存，可将当前测量的数据及当前的温湿度保存。
4.在主界面点击查询可查看保存过的数据。如下图。
数据命名规则为：年月日时分秒对应的角度。如20190510093901-0P20代表的含义即为，2019年05月10日09时39分01秒保存的数据，保存的数据界面为0.2°观测角测量界面。
5.在主界面点击设置可进行日期时间的修改。如下图。
6. 使用完仪器以后，将电源开关置于关闭位置。
五．电池更换
1、若电池已损坏，必须更换电池，应联系厂家更换；
2、若长时间未使用，请每隔6个月将仪器充电一次。
六．发光强度系数（R）的计算
发光强度系数（R）可由测得的逆反射系数（R′）通过计算获得，即将测量结果（R′）乘以被测试样面积（S），即：R＝R′×S
七．逆反射系数（R′）角分布的测量
在入射角（β）不变，改变观测角（α）条件下（R′）的角分布测量
入射角（β）调节至某值（如：5o），转动观测角（α）调节器的微分筒，读出不同的观测角（α）（如：0.2o、0.33o……2o），在测值显示器上读出相应的逆反射系数值（R′）。然后，依据所测数值，以观测角（α）为横坐标，逆反射系数值（R′）为纵坐标，即可绘制出观测角（α）-逆反射系数值（R′）的角分布图。也可将测量值进一步归一化，即以0.2o观测角的逆反 射系数值为1，计算出其它不同观测角下的相对值并可绘出角分布图。
在观测角（α）不变，改变入射角（β）条件下（R′）的角分布测量
观测角（α）调至某值（如：0.33o），改变不同的入射角（β）（如：-4o、5o、10o、15o、……40o），在测值显示器上读出相应的逆反射系数值（R′）。然后，依据所测数值以入射角（β）为横坐标，逆反射系数值（R′）为纵坐标，即可绘制出入射角（β）-逆反射系数值（R′）的角分布图。

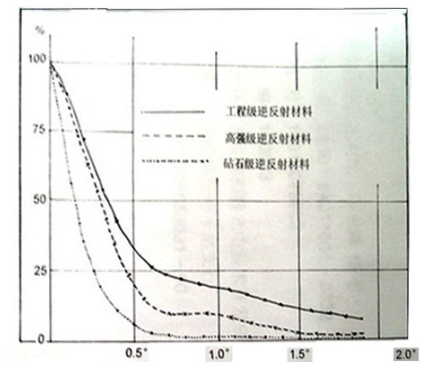

固定入射角5o时，逆反射材料的逆反射系数随观测角（α）变化的曲线图

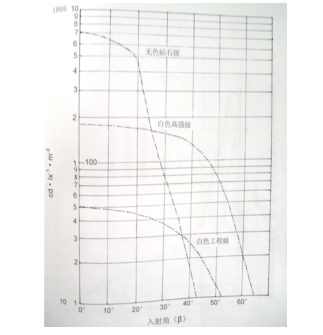

固定观测角（α）20′时，逆反射材料的逆反射系数随入射角（β）变化的曲线
八．仪器的维护及注意事项
1、本仪器为光学精密仪器，使用前应先阅读仪器使用说明书，并按照使用说明书的步骤方法操作；
2、本仪器应注意防潮，以免光学组件因发生霉变而受损坏；’
3、使用和搬运过程中应注意防止振动，以防量值不准；
4、仪器配备的校准板应妥善保存，不要使其表面受损；
5、仪器各固定部件，不得随意拆卸；
6、观察角（α）调节器应涂防锈油防止生锈。
十．装箱清单
1 | 光学检测头 | 壹台 |
2 | 入射角（β）调节器 | 壹台 |
3 | 测量显示仪 | 壹台 |
4 | 校准板（黑，白各一块） | 壹套 |
5 | 充电器 | 壹个 |
6 | 使用说明书 | 壹份 |
7 | 产品生产合格证，保修卡 | 各壹份 |
