XH-Vx系列微型拉拔仪详细介绍
XH-Vx系列微型拉拔仪
一、用途和特点
适用于锚杆、钢筋（植筋）、锚栓等锚固件锚固力的检测，是锚杆、锚栓施工工程质量检验的仪器。
该拉拔仪由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用铝制合金材料与不锈钢材料制造，使用寿命长。液压缸为中空自复位式，通过快速接头与高压胶管快速连接。数字压力表读数直观，可直读锚杆、锚栓拉力（KN）值。该系列拉拔仪结构紧凑、测量、性能稳定。完全符合GB50367-2006《混凝土结构加固设计规范》与JGJ 145-2013《混凝土结构后锚固技术规程》要求。
二、主要技术参数
型 号 主要参数 | XH-V1.5 | XH-V2 | XH-V3 | XH-V4 | XH-V5 | |
高 压 手 动 泵 | 工作压力/MPa | 50 | ||||
柱塞直径/mm | 10 | |||||
质量/kg | 2 | |||||
液压缸 | 拔出力/kN | 15 | 20 | 30 | 40 | 50 |
中心孔径/mm | 18 | |||||
活塞行程/mm | 50 | |||||
质量/kg | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | |
数显 压力表 | 测量范围/kN | 0～15 | 0～20 | 0～30 | 0～40 | 0～50 |
电源/V | 4.2V充电电池 | |||||
质量/kg | 0.2 | |||||
分辨率 | 0.001KN | |||||
示值误差 | ≤±1%F.S | |||||
三、工作原理
微型拉拔仪（拉力计）的工作原理是：当千斤顶中心孔穿过被测杆件后，选用合适的锚具夹住被测杆件外漏部分；在手动泵液压力的作用下，油压通过油管传递至油缸缸体，活塞杆顶住专用锚具向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。拉拔仪在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下中空油缸。
四、检测准备
1．根据用户（业主、质监、承包方等）要求，结合工程情况，选定抽样检测点，确定合格拉力值，分组检测的使用方案，以备正确的实施相应的检测任务；
2．检测前，必须对拉拔仪进行系统标定、检验,保证现场检测数据的真实、可靠；
3．抽检之前，应对具体操作者作出技术交底，统一检测方法，以便准确完成相应的实际操作；
4．经委托方认定后，即可实施具体的锚固力拉拔检测；
5．操作人员1-2名既可。
五、操作步骤
业主监理或委托方代表协同检测方代表选定试测部位，双方认定试测结果和实测方法后，即可对检测点实施检测。

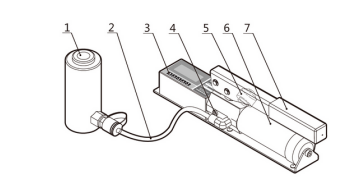

该拉拔仪结构如下图：
1液压缸 2高压油管 3数显压力表4单向阀 5卸荷阀 6储油筒 7压把
操作程序请按以下步骤进行：
1.检查油量与排气
液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。手动泵连接液压缸，顺时针拧紧卸荷阀加压可使液压缸活塞升起40mm左右后，逆时针方向拧松泵体上的卸荷阀，使液压缸中的液压油排回到手动泵储油筒中。完成油量检查与排气性能。
2.检查数字压力表
按动数字压力表的开关键,仪表开机显示为零。如不为零可按清零键清零。若屏幕显示 峰值 字样,表示为峰值保持状态。在该状态下随着压力的变化仪表始终显示力值。点动峰值键,数据显示可以在力值和实际力值之间转换,当峰值显示消失时,即为实际压力值，在该状态下显示的压力值跟随压力变化而变动。当显示变暗或者背光变暗时,应及时充电。因电池容量有限,每次测读完毕应立即关断电源,为延长电池使用寿命，该仪表具备20分钟无操作自动关机功能。
3.检测锚杆
按图2所示，将微型拉拔仪与被测锚杆连接好，如检测钢筋，可参照图A连接。用拉拔油缸穿心套住被测杆件，卸荷阀顺时针拧紧，慢压手动泵使活塞杆伸出约10mm左右，其目的是避免安装锚具敲打楔片时损伤活塞杆，也使退锚方便。在杆件外露端套上锚具外壳，装入合适的夹片夹住杆件外露部分，确保固定可靠，打开压力表开关，用手动泵进行缓慢、平稳、匀速的手动加压，直至拉拔千斤顶施加在杆件的力达到相应合格的荷载检测规定值，即为合格锚固力值。逆时针拧松卸荷阀，活塞可自动复位至液压缸内。在图2 A所示连接状态需拆卸时，可敲打锚具外壳，使夹片脱离外壳，然后卸下液压缸。
如检测锚栓，可参照图B连接，先将转换接头拧到被测锚栓上，再将拉杆与转换接头连接，然后套上中空油缸，拧上拉杆螺母即可加压检测。在图2 B所示连接状态需拆卸时，先逆时针拧松卸荷阀，活塞自动复位值液压缸内，在将螺母退下，然后卸下液压缸、拉杆、转换接头。

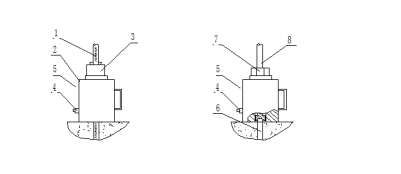

AAAAA A B
A B
1 被测锚杆（螺纹钢） 2液压缸 3 锚具 4 进出油口 （加/卸载时） 5缸体
6 被测锚栓 7螺母 8加长拉杆
图2 工作示意图
注：测读完毕后，请将压力泵及时卸压，并随之取下自复位油缸。
归纳整理分组（一般以三点为一组）测检数据，如实填写检测报告，并及时交至委托方。
六、安全警示
1.微型拉拔仪的操作人员应对结构要求了解，对本说明书理解后方可上岗操作。
2.使用前应对拉拔仪进行空压测试，如有异常情况不得使用。
3.做拉拔检测时，油缸周围人员请注意安全。
4.手动泵操作人员应匀速缓慢加压。
5.液压泵的阀出厂时已调整好，使用时不得随便调整。
6.使用中出现渗漏油等非正常情况应停机检查，经修理人员检查并排除故障后方能使用。
7.储油管内应加注干净的N32号抗磨液压油，注：油量不得太满，应使油管内留有一定空间(约留有1/5空间),以使空气排出。
七、注意事项
1.拉拔仪严禁超载使用，XH-1.5T只能使用到15KN, XH-2T只能使用到20 KN, XH-3T只能使用到30 KN,以此类推。超量程会引起损坏。
2.应保持液压系统干净整洁。油缸用毕应拧松手动泵卸荷阀，将活塞缩回，并应经常在活塞杆内外径上抹油，防止生锈。油嘴接头应注意防尘和防磕碰。
3.油缸工作时底部必须摆平放稳，垂直受力。不得超行程工作。
4.加注的液压油应干净无杂质。
八、包装、运输与贮存
微型拉拔仪用轻质合金箱包装，箱内附产品使用说明书、产品合格证、保修卡和附件等，请注意查验。
拉拔仪经包装后，可用常用交通工具运输，运输时应避免抛跌和雨雪淋袭。
拉拔仪应放置在无雨雪浸入、空气流通的场所。
九、配件与保修
本仪器标准配置为：
1.中空液压缸 1个
2.手动泵 1台
3.数显压力表 1块
4.高压胶管 1根
5.锚具（6-12mm） 1套（选配）
6.拉杆及接头（M6-M12） 1套（选配）
7.便携式仪器箱 1个
8.使用说明书、保修卡、合格证 各1份
