XH-6000N一体式粘结强度检测仪
XH-6000N一体式粘结强度检测仪
一、概述
随着我国国民经济的发展，建筑物采用釉面陶瓷墙砖、瓷质砖、陶瓷劈离砖、陶瓷锦砖、玻璃马赛克等（统称为饰面砖）作为饰面材料的工程越来越多，由于饰面砖的施工质量缺少必要的监督检验方法，建筑物外墙饰面砖因粘结强度问题造成脱落，伤人及财产损失的事故时有发生。因此，建筑物外墙饰面砖的粘结强度关系到人民生命财产的安全。
为了加强饰面砖粘结质量的控制，保证工程质量。中华人民共和国建设部于颁布了强制性行业标准《建筑工程饰面砖粘结强度检验标准》（JGJ 110—2008）和《外墙外保温工程技术规程》（JGJ 144—2008）并分别施行。已报批的中华人民共和国行业标准《外墙饰面砖工程施工及验收规程》中，外墙饰面砖的砖粘结强度必须按照《建筑工程饰面砖粘结强度检验标准》（JGJ 110—2008）的要求进行检验，并将检验结果作为工程验收的资料。
XH-6000N智能型高精度粘结（抗拉）强度检测仪，是依据中华人民共和国行业标准《建筑工程饰面砖粘结强度检验标准》（JGJ 110—2008）和《外墙外保温工程技术规程》（JGJ 144—2008）专为检测饰面砖和外墙外保温材料的粘结强度而研制的。根据《建筑工程饰面砖粘结强度检验标准》（JGJ 110—2008）的要求，标准块的规格为95mm×45mm和40mm×40mm两种，外墙外保温为40mm×40mm和100mm×100mm两种，它们在满足合格要求时的小拉力为0.64kN、拉力为2.56kN。检测仪在研制时针对饰面砖的粘结强度低和粘结力小的特点，将拉力设计为6.00kN，以确保各种粘结力时的检测精度。手动油泵与专用穿心式千斤顶连为一体，结构紧凑，经久耐用，可以连续均匀加荷，采用数字显示系统显示粘结力值，该系统可以自动准确地记录粘结力峰值并给予保持，整机重量约2千克。每台仪器出厂前均由本单位测试合格。仪器免费保修三年。
XH-6000N智能型高精度粘结（抗拉）强度检测仪是体积大、结构繁杂、操作不便型检测仪的理想替代产品，已在全国许多施工单位、工程质量监督检验中心（站）及监理单位等得到广泛应用，深受广大工程技术人员的欢迎。
二、主要技术参数
检测仪拔出力 6 KN / 0-3.75MPa
数显分辨率 0.001KN / 0.001MPa
活塞行程 10 mm
示值误差 ≤±1%
质量（主机） 1.8Kg
三、结构特征及工作原理
XH-6000N智能型高精度粘结（抗拉）强度检测仪为一体式设计，仪器主机及仪表结构如下图。

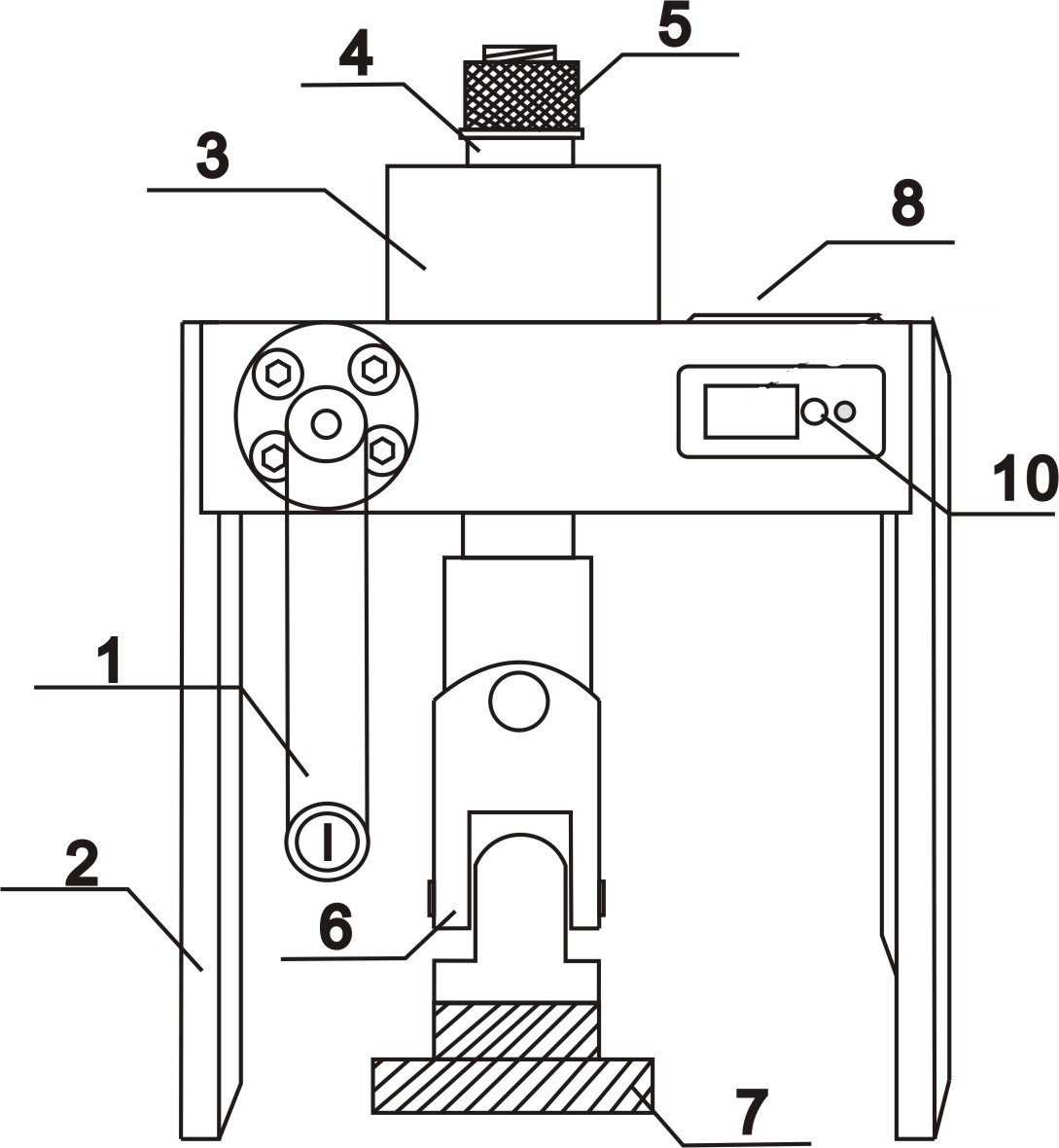

图 1
1.摇把 2.支撑板 3.工作油缸 4.活塞 5.拉杆及螺母 6.万向接头 7.标准块8.智能数显压力表 10.充电口
仪器同时配有规格为95mm×45mm和40mm×40mm的标准块各一组，每组三个。外墙外保温需另配100mm×100mm三块（一组）
检测仪工作原理
如图1所示，转动摇把，推动泵体内活塞移动，液压油经油管压入四通接头，一路与压力传感器相通，另一路进入千斤顶推动活塞上升，带动螺母及拉杆对标准块施加拉力。随着手柄的转动，对标准块的拉力逐渐增大，当饰面砖剥离时，油压迅速降低回零。由于传感器所受的压力与千斤顶内的压力相等，所以可通过传感器与数显电路组成测力装置，将对应压力值显示出来。在饰面砖剥离瞬间，电路将油压记录下来。
四、基本规定
XH-6000N智能型高精度粘结（抗拉）强度检测仪在出厂前均已进行检定并合格。在进行粘结强度检测时，检测仪应在检定有效期内，否则应重新进行检定。
取样规定
现场镶贴的外墙饰面砖工程：每300㎡同类墙体取1组试样，每组3个，每一楼层不得少于1组；不足300㎡同类墙体，每两楼层取1组试样，每组3个。带饰面砖的预制墙板，每生产100块预制墙板取1组试样，每组在3块板中各取1个试样。预制墙板不足100块按100块计。
试样规格为95mm×45mm或40mm×40mm。试样应由专业人员随机抽取。但取样间距不得小于500mm。
龄期要求
采用水泥砂浆或水泥粘结时，应在水泥砂浆或水泥浆龄期达到28d时进行检验。当在7d或14d进行检验时，应通过对比试验确定其粘结强度的修正系数。
五、检验方法
饰面砖粘结力检验的一般操作程序为：
仪器准备→饰面砖准备→粘贴标准块→安装仪器→粘结力试验
检测仪器、工具及材料应符合下列要求：
1.标准块尺寸应与试样规格相同；
2.游标卡尺的精度为0.02mm；
3.手持切割锯采用树脂安全锯片，锯片的尺寸宜为150×2.7×1.9(mm);
4.环氧系粘结剂，宜采用快速粘结剂，粘结强度宜大于3.0MPa；
5.胶带；
断缝应符合下列要求：
1.断缝宜在粘结强度检验前2d至3d进行切割；
2.断缝应从饰面砖表面切割至基体表面，深度应一致；
3.饰面砖切割尺寸应与标准块相同，其中两道相邻切割线应沿饰面砖灰缝切割；
标准块粘贴应符合下列要求：
1.标准块粘贴前饰面砖表面应清除污渍并保持干燥；
2.粘结剂应搅拌均匀，随用随配，涂布均匀，涂层厚度不得大于1mm；
3.在饰面砖上粘贴标准块时，粘结剂不应粘污相邻饰面砖；
4.标准块粘贴后应及时用胶带十字形固定；
5.粘结剂硬化前的养护时间，当气温高于15℃时，不得小于24h；当气温在5～15℃时，不得小于48h；当气温低于5℃时，不得小于72h；在养护期不得浸入水。在低于5℃时，标准块应预热至70～80℃后，再进行粘贴。标准块的粘贴（如下图）。

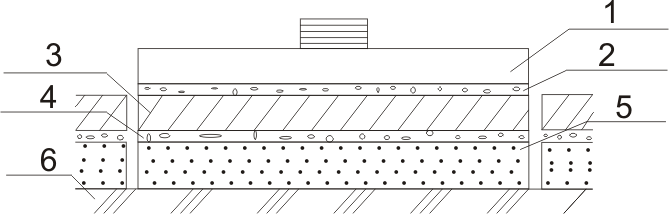

1.标准块 2.粘结剂 3.面砖 4.粘结层 5.找平层 6.基体
测试前，在标准块上安装带有万向接头的拉力杆，然后安装专用穿心式千斤顶，使拉力杆通过穿心式千斤顶中心与标准块垂直。调整千斤顶活塞，使活塞升出2mm左右，将智能仪表数据清零，再拧紧拉杆螺母；测试饰面砖粘结力时，匀速摇动手柄升压，直至饰面砖剥离，并按附录A的格式记录粘结强度检测仪的记录的粘结力峰值，该值即是粘结力值。测试后降压至千斤顶复位，取下拉力杆螺母拉杆。
标准块处理应按下列要求进行：
1.粘结力测试完毕，应把标准块放到电热器上烧熔粘结剂，将表面粘结剂清理干净。
2.待标准块冷却后，应用50号砂纸磨擦表面直至出现光泽后涂上机油。
3.应将标准块放置干燥处；使用前应检查表面，并清除锈迹、油污。
六、粘结强度计算
单个饰面砖试件粘结强度应按下列公式计算：
R=X/S
式中: R---粘结强度（MPa），精确至0.01MPa;
X---粘结力读数（1N）;
S---试样受拉面积(m㎡) 。
平均粘结强度应按下列公式计算：
式中： Rm---粘结强度平均值（MPa），精确至0.1MPa;
Ri---单个试件粘结强度值(MPa) 。
试样受拉面积应按实际的切割面积计算，测量精度为0.1mm。
七、粘结强度的评定
1.在建筑物外墙上镶贴的同类饰面砖，其粘结强度同时符合以下两项指标时可定为合格：
（1）每组试样平均粘结强度不应小于0.4MPa；
（2）每组可有一个试样的粘结强度小于0.4MPa，但不应小于0.3MPa。
当两项指标均不符合要求时，其粘结强度应定为不合格。
2.与预制构件一次成型的外墙板饰面砖，其粘结强度同时符合以下两项指标时可定为合格：
（1）每组试样平均粘结强度不应小于0.6MPa；
（2）每组可有一个试样的粘结强度小于0.6MPa，但不应小于0.4Mpa。
当两项指标均不符合要求时，其粘结强度应定为不合格。
3.当一组试样只满足1或2项中的一项指标时，应在该组试样原取样区域
内重新抽取双倍试样检验。若检验结果仍有一项指标达不到规定数值，则该批饰面砖粘结强度可定为不合格。
八、注意事项及产品配置
检测仪使用前应认真阅读说明书，清楚各项操作方法。检测仪出厂时已经标定好。说明书的第7节所涉及到的内容，除了仪表标定时才使用外，日常严禁操作。
本仪器拉力额定值为6kN，使用时不能超过6.5kN，避免对仪器造成损坏。
检测一个点后记录数据然后按下清零键进行第二点的检测。
显示存储数据满50条时，再按下存储键仪表会自动擦除数据，覆盖保存。
仪表通电自动清零，不为零时可按清零键清零。
当显示屏显示不清。或者开背光后仪表数字明显变暗，表示电池电压不足，应该及时充电。所配充电器为大电流充电器，充电２小时完全充满。充满后及时拿下充电器，以免造成电池过充影响电池使用寿命。
仪器使用完后应该及时擦干净，仪表部分应该注意防水、防潮、防油、防碰撞，且远离高温。
产品标准配置：
主机 一台
万向拉杆 一根
标准块 40*40一组三块
标准块 95*45一组三块
充电器 一个
说明书、合格证、保修卡 各一份
附录A 饰面砖粘结力检测记录表
委托单位 | 检验日期 | |||||||
工程名称 | 环境温度 | |||||||
仪器及编号 | 粘结剂 | |||||||
基体材料 | 粘结材料 | 饰面砖品种及牌号 | ||||||
编号 | 龄期 (d) | 试件尺寸 (mm) | 受拉面积 (mm) | 粘结力 (kN) | 粘结强度 (MPa) | 破坏 状态 | 抽样 部位 | 备注 |
检测单位： 审核： 检测员：
