XH-40多功能强度检测仪
XH-40多功能强度检测仪
一、用途和特点
XH-40型多功能强度检测仪用于检验建筑工程饰面砖、马赛克与墙体或地面的粘结强度及混凝土强度。
该仪器是一台小型液压测力装置，检测饰面砖粘结强度时，通过三点反力支撑对饰面砖粘结材料产生拉力，检测混凝土是利用后装拔出法原理，通过测定拔出置于混凝土内锚固件所需的力来计算混凝土强度。
该仪器由穿心式千斤顶、手摇泵、三角底盘及测力装置等部件组成，具有一机两用、结构新颖、体积小巧、操作方便、功能齐全等特点。
检测仪油泵采用手动方式加载，驱动力矩小、摇向舒适合理、加载连续均匀。
采用单片机为核心智能数据处理器，机内电池可充电，具有全数字显示、自动清零（可消除液压系统内磨擦力造成的测量误差)、峰值保持选择、可存储50条数据及超量程显示等功能。
本产品附件主要有：
⑴ 标准块 40 X 40 X 8 (mm) 及 95 X 45 X 8 (mm) 各 3 块；
⑵ 标准块拉杆及螺母；
⑶ 检测混凝土强度用配件1套，共6件；
⑷ 电动磨槽机1套；钻孔架1件；工具箱1个；
二、主要技术参数
检测仪拔出力 40 KN
底盘支点内径 120mm
数显分辨率 0.001KN
示值误差 ≤±2%F.S
质量（主机） 3.2Kg
符合标准：
CE CS69:94《后装拔出法检测混凝土强度技术规程》
JGJ110-2008《建筑工程饰面砖粘结强度检验标准》
JGJ126-2000《外墙饰面砖工程施工及验收规程》
三、结构特征及工作原理
⑴ 检测仪构件见图1所示
图 1

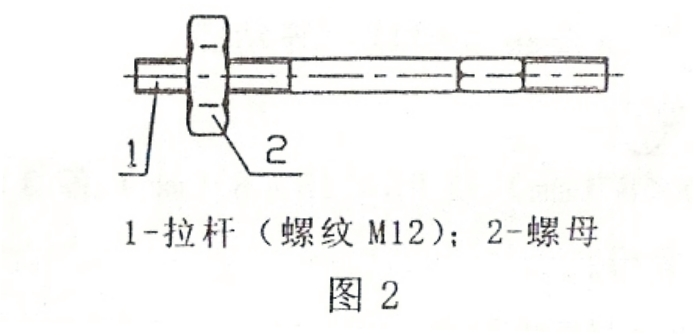

⑵ 饰面砖检测附件见图2

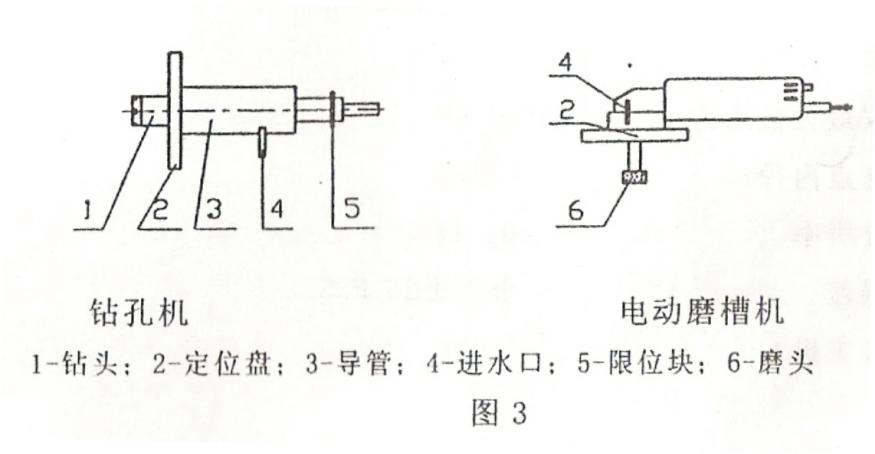

⑶ 混凝土强度检测仪配套打孔及磨槽机具见图3
⑷ 锚具组成见图4
⑸ 检测仪工作原理
如图1所示，转动摇把，推动泵体内活塞移动，液压油经油管压入四通接头，一路与压力传感器相通，另一路进入千斤顶推动活塞上升，带动螺母及拉杆标准块施加拉力。随着手柄的转动，对标准块的拉力逐渐增大，当饰面砖剥离时，油压迅速降低回零。由于传感器所受的压力与千斤顶内的压力相等，所以可通过传感器与数显电路组成测力装置，将对应压力值显示出来。在饰面砖剥离瞬间，电路将油压记录下来。
九、注意事项及维护保养
⑴ 智能压力数值显示器属精密仪器，使用中注意防震、防潮及连接电线与插头间的用力拉动。
⑵ 每个传感器之间均有离散性，本台检测仪的传感器与主机已经配套标定，不得与其他传感器或主机互换。
⑶ 经常保持检测仪及附件清洁，必要时可在转动部位加注润滑油。液压系统应加注干净的N32或N46抗磨液压油或指标相近的机油。
⑷ 在混凝土上打孔、磨槽时，必须加水冷却，否则将严重影响钻头、磨轮寿命。
⑸ 检测仪出厂已经经过标定，使用过程中可根据具体情况，每年标定一次。
⑹ 当显示屏显示不清。或者开背光后仪表数字明显变暗，表示电池电压不足，
应该及时充电。所配充电器为大电流充电器，充电1小时完全充满。充满后及时 拿下充电器，以免造成电池过充影响电池使用寿命。
⑺ 为保证检测仪的正确使用，请认真阅读该说明书中各项条款，并参照有关技术标准正确选择检测方案。产品保修一年，我们随时为你提供技术咨询、仪器维护及标定等服务，并真诚的希望您对产品提出宝贵的意见。
