对标2611国产数字源表带脉冲

<

•

>

产品报价： ￥1000元

留言咨询

产品热度：加载中

品　　牌：普赛斯仪表

产品型号：P100

制造厂商：武汉普赛斯仪表有限公司

适用范围：高教

所在地区：湖北 武汉

　　简介

　　P 系列脉冲源表是普赛斯在直流源表的基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能，Z大输出电压达300V，Z大脉冲输出电流达10A，支持四象限工作，因此能广泛的应用于各种电气特性测试中。P系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。

　　脉冲源表应用

• 纳米材料特性测试，石墨烯、纳米线等

• 有机材料特性测试，电子墨水、印刷电子技术等

• 能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等

• 分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等

• 传感器特性测试，电阻率、霍尔效应等

　　对标2611数字源表带脉冲特点

• 5寸触摸显示屏全图形化操作

• 内置强大的功能软件，加速用户完成测试，如LIV、PIV

• 源及测量的准确度为0.1%，分辨率5数位

• 四象限工作（源和肼），源及测量范围广：电流低至            100pA，电压高至            300V

• Z小脉冲宽度100uS

• 丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描

• 支持USB存储，一键导出测试报告

• 支持多种通讯方式，RS-232            、GPIB及以太网

　　脉冲源表技术指标

　　电压及电流精度：(不同型号电压量程有差异，以选型指南为准)

　　量程    技术指标如下：

　　脉冲技术指标如下：

　　Z小可编程脉宽200us，在部分量程上脉宽大于该值；脉宽可编程分辨率20us，脉宽编程精度±10uS。

　　其它    技术指标如下：

　　源限度：    直流模式Z大输出功率30W，脉冲模式Z大功率200W，4象限源或肼模式；

　　过量程：105%量程，源和测量；

　　稳定负载电容：<22nF；

　　宽带噪声(20MHz)：3    mV RMS（典型值），<2    0mV Vp-p（典型值）；

　　FORCR HI和SENSE HI之间的Z大电压为：    3V；

　　FORCR LO和SENSE LO之间的Z大电压为：    3V；

　　线缆保护电压：输出阻抗1KΩ，输出电压偏移<5mV；

　　Z大采样速率：1000    00 S/s；

　　触发：支持IO触发输入及输出，触发极性可配置；

　　输出接口：    后面板接口；

　　通信口：RS-232    、GPIB、    以太网；

　　电源：AC 100~240V 50/60Hz；

　　工作环境：25±10℃；

　　尺寸：106mm高 ×255mm宽 ×425mm长；

　　质保期：1年；

　　对标2611数字源表带脉冲订货信息

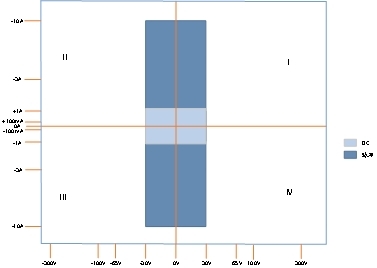

P100    功率象限图

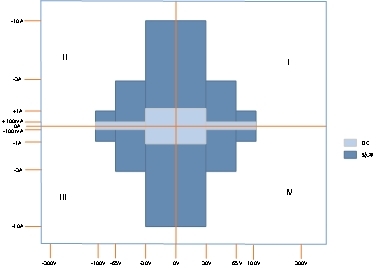

P200    功率象限图

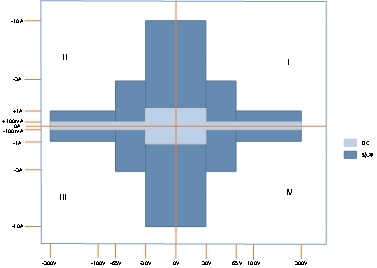

P300    功率象限图
