TC-T0719D沥青混合料车辙试验仪详细介绍:
TC-T0719D沥青混合料车辙试验仪
一、 概述
触摸屏车辙控制系统，将环境温度控制在60℃左右进行车辙碾压试验。试验过程中自动控温、自动计时、实时显示车辙的位移量，并自动记录位移曲线和温度曲线，试验结束后，打印报表和位移曲线。
二、 技术指标
1. 主路控温：60℃，不可设；
2. 位移传感器：据试验选用传感器而定（请与位移设置中的量程同步）；

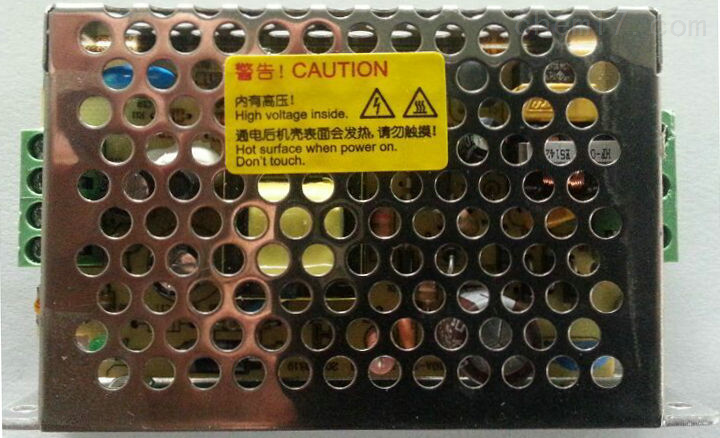

3. 触摸屏可接12V电源，打印机接5V，采集模块接12V和5V（采集模块接线具体见标签）；
三、 系统组成与接线
a) 系统组成
a) 接线方法

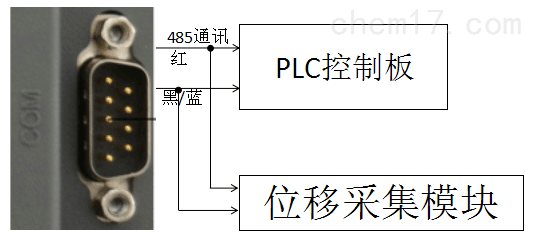

i. 触摸屏串口接线

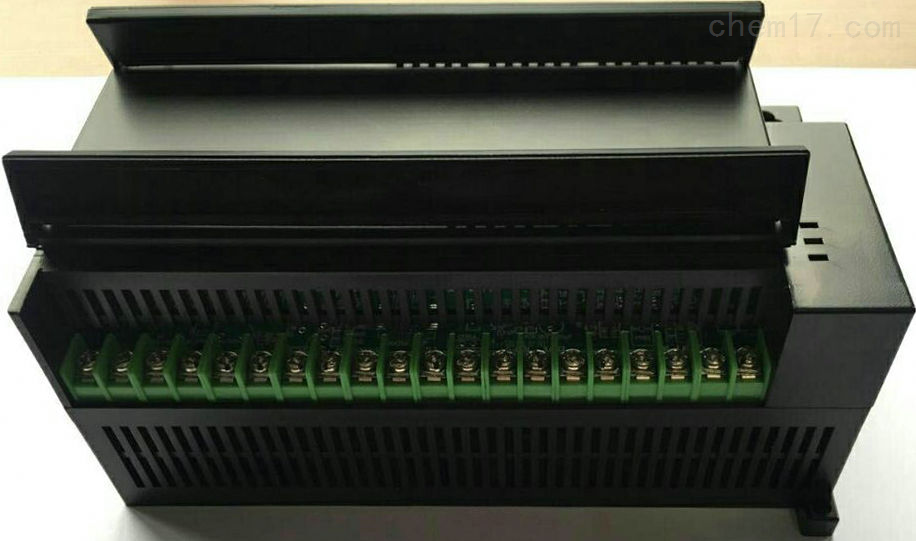

i. PLC控制单元接线（见PLC标签）（浸水型需另加模块）

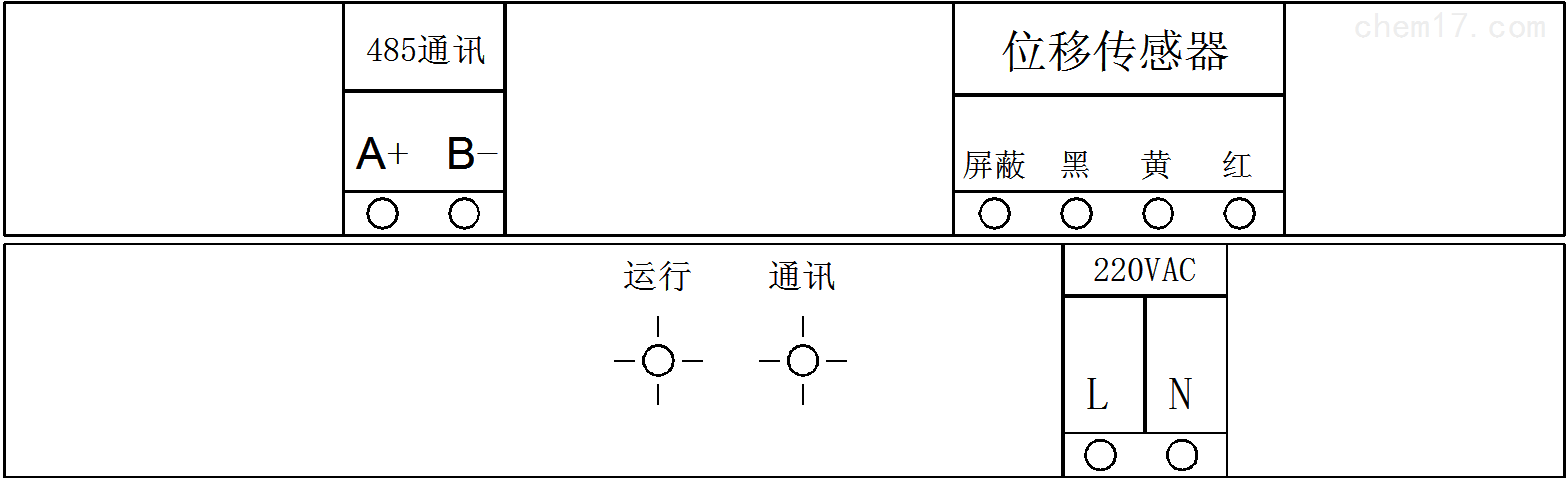

i. 位移模块接线图

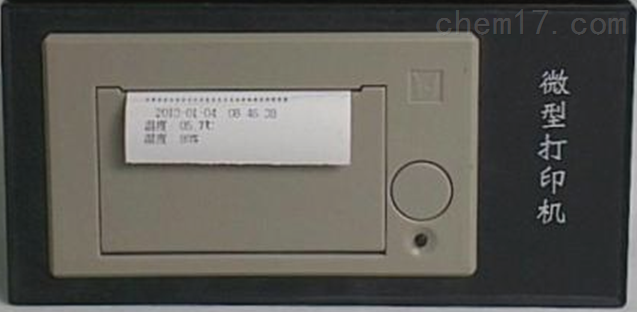

i. 打印套件接线（可选）
四、 界面说明
a) 主界面
【点击】
可打开实时温度曲线。
【点击】
可将相对位移曲线放大。
【点击】
打开【试验设置】界面，进行试验前参数设置。
请填写试验编号，请不要输入“0"或者已有编号。
【点击】
后，风机打开，开始加热。等待温度达到60℃后，出现车轮，【点击】车轮，即可打开电机开始试验。
在试验中，历时时间=0.2min后，出现【起始位移】；历时时间=45Min后，出现【45分钟相对位移】；历时时间=60min后，出现【60分钟相对位移】，此时试验结束，开始打印报告和曲线，打印完毕后跳转到“车辙试验报告"界面。
【注意】在试验中，请谨慎点击
（结束按钮）。点击后，将强行关闭试验；触摸屏在重新开机后，“时间-温度曲线"和“时间-相对位移曲线"数据将会丢失，如需打印上次试验曲线，请到【历史报表】中打印；进入设置界面需要密码，初始密码为（000000）。
a) 按键功能
【点击】
进入设置界面。
【点击】
进入报表界面。

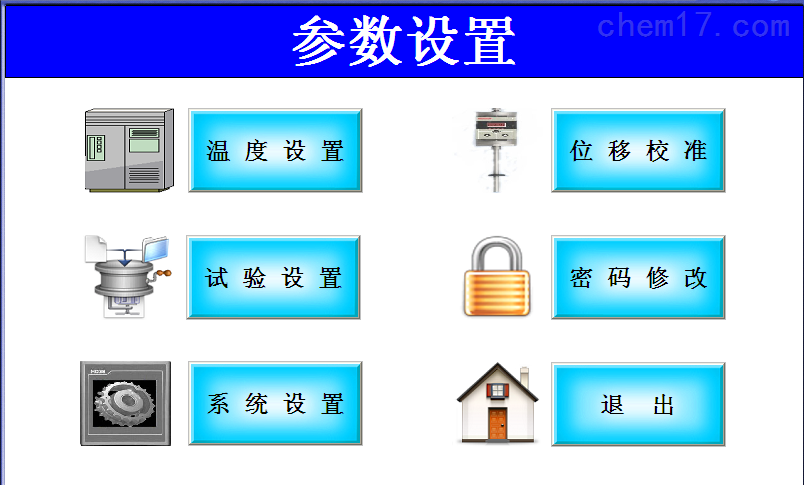

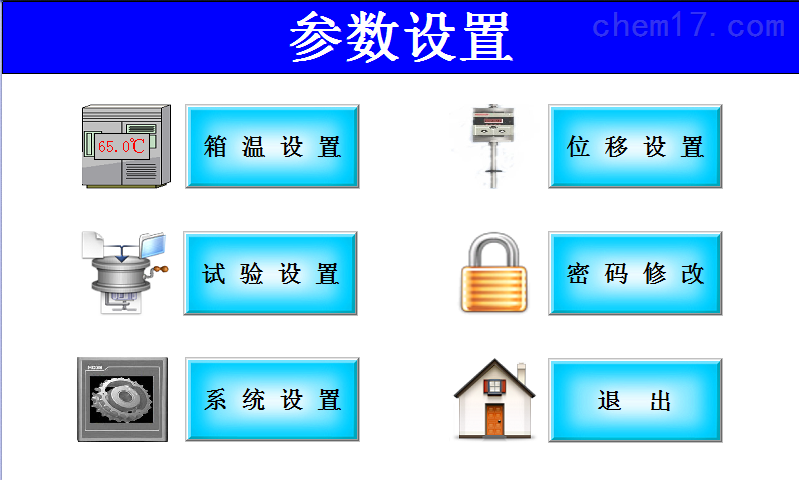

a) 参数设置
初始密码为（000000）。

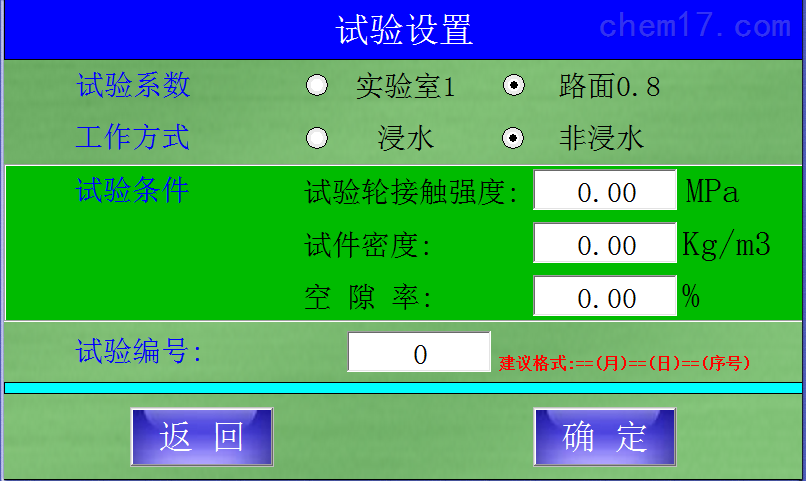

试验设置界面

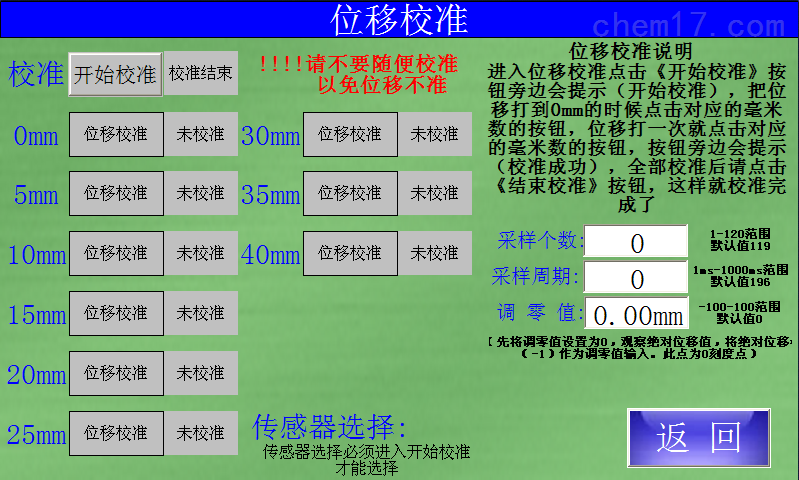

位移校准
进入位移校准界面后，点击【开始校准】按钮，即开始准备校准（旁边会提示“开始校准"）；把位移打到0mm的时候点击对应的毫米数的【位移校准】按钮，位移打一次就点击对应的毫米数的【位移校准】
按钮（按钮旁边会提示“校准成功"），全部校准后请点击【结束校准】按钮，这样就校准完成了。

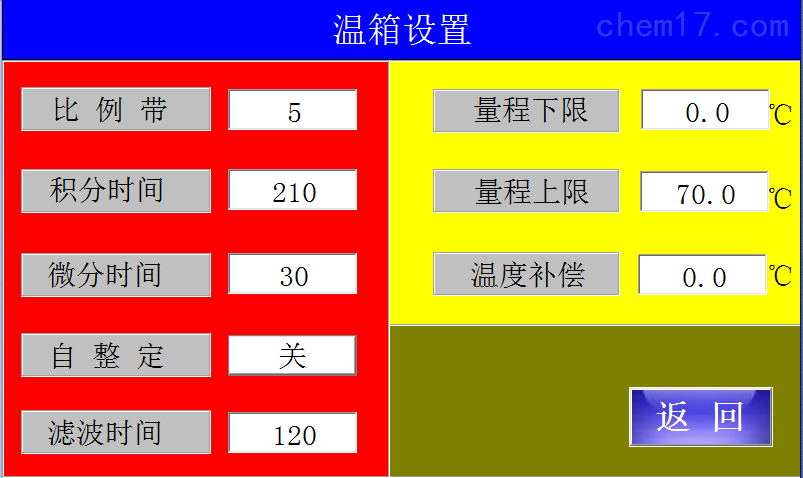

a) 箱温设置

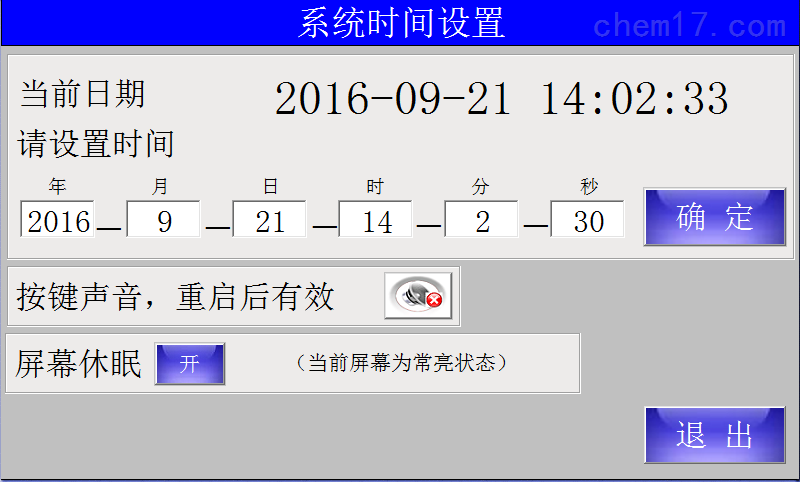

a) 系统设置

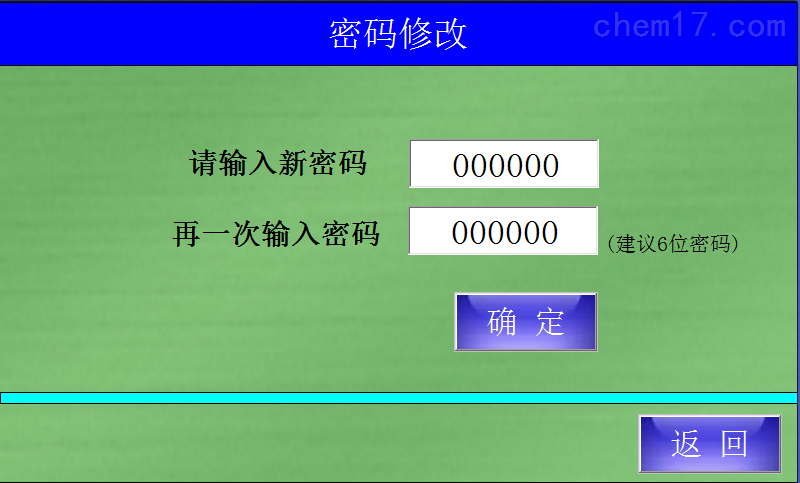

a) 密码修改
请输入两次一样的密码，按确定完成密码修改操作（密码设置成6位）。

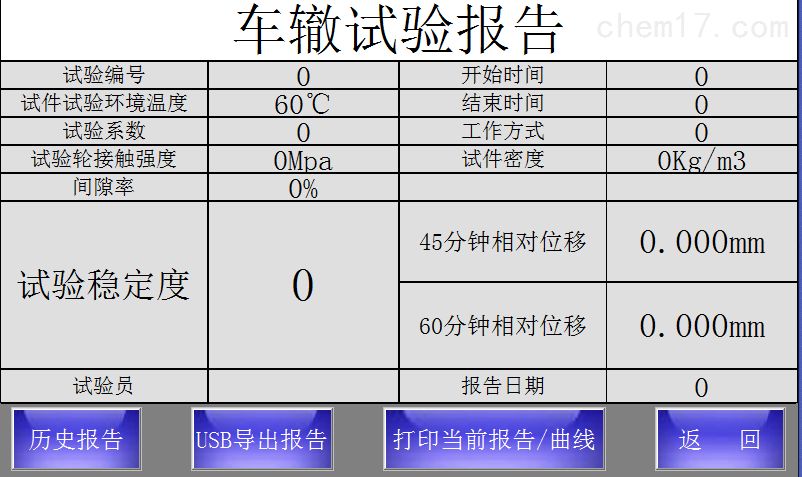

a) 报表界面
【点击】
进入“历史记录表"。
【点击】
触摸屏向U盘转存所有报表（200组），“点击"后过2秒出现
当“转存中"消失即导出完成。“点击"前，请确认U盘是否插入，如若U盘内没有导出信息，请将U盘格式化或换一个（请选择内存较小，U盘文件数较少的U盘）。
【点击】
打印机打印当前报表和曲线。若在主界面中没有曲线，则需要在历史报告里面打印曲线。
【点击】
返回主界面。

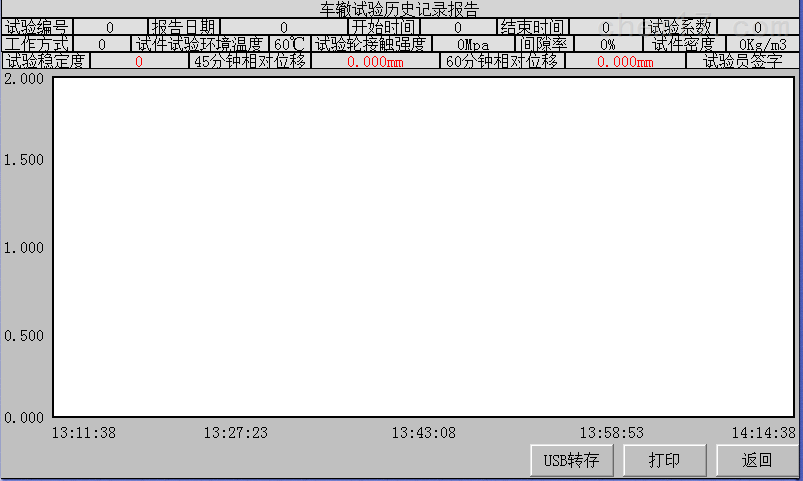

a) 历史报表界面
【点击】

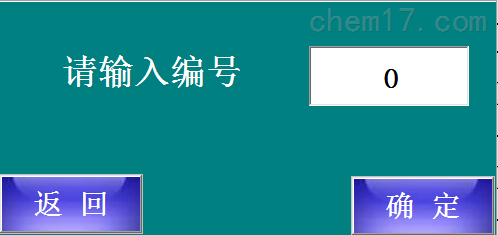

出现
，请输入编号按【确定】完成查询。
【点击】
可左右翻页。
【点击】
进入【转存/打印界面】。
【点击】
返回主界面。
a) 转存/打印界面
【点击】
将当前屏幕中的内容以截屏的方式保存到U盘中，图片名字为当前试验编号。
【点击】
打印报表和曲线。
【点击】
则返回到历史报表界面。
【附：触摸屏安装说明】
1.1 环境要求
工作环境温度：触摸屏的设计规范可以保证它能够在32℉~113℉（0~45℃）的大多数工业环境中稳定工作。NEMA防护规定：触摸屏的前面板符合NEMA1的防护规定。
1.1 电源要求
输入电压：DC12V～DC24V；
特别需要注意与变频调速器和开关电源供应器保持较远的距离，这类设备的输入和输出电缆都必须采用屏蔽电缆，并将屏蔽网接到系统的星形接地点；
直流电源必须与交流主电源正确的隔离开；
不要让触摸屏和感性负载或控制器的输入电路共用电源。
注意：产品内部快速熔丝在电源电压过高的时候可以起到保护作用，但并不能够确保内部电子元件不被损坏。

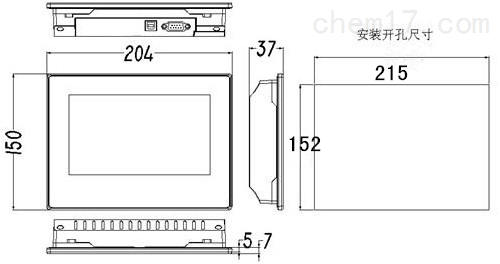

2.1尺寸图
2.2固定螺钉安装说明
2.3 电源连接
在连接电源前，请确认符合所有电气标准。电源线缆请选择耐压值和电流值符合安全规定的线缆。
将产品背面接线端子螺丝按逆时针方向旋松，插入已经压接了端子的电源电缆，然后顺时针拧紧接线端子的螺丝。
注意：将电源的正极接到标有‘+’的端子上，直流的地接到标有‘-’的端子上，地线接到标有‘FG’的端子上。
五、仪器目的与适用范围
适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计时的高温稳定性检验使用，也可用于现场沥青混合料的高温稳定性检验。
六、主要技术参数
1、试验规格：非浸水型
2、试验类型：单路试验
3、控温范围：室温-99℃
4、控温精度：±0.5℃
5、位移传感器测量范围：-20mm-0-20mm
6、位移传感器显示精度：0.01mm
7、轮碾往返速度：42次±1次min（21次往返）
8、橡胶轮表面硬度：20℃时84±4（国际硬度） 60℃时72±2（国际硬度）
9、试验轮行走距离：230±10mm
10、轮碾荷载：0.7±0.05Mpa(出厂前初始值）
11、附加重荷载：0.7Mpa
12、电源电压：三相四线制 50HZ（带有零线标识）
七：附件清单
1、千斤顶摇把 1付
2、300*300*50mm试模 1个
