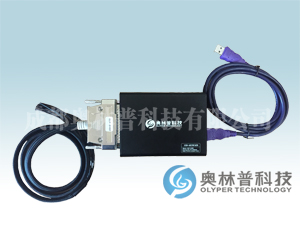

OLP-3102 USB接口 8T8R ARINC429通讯模块

概述

OLP-3102是奥林普科技研制开发的USB总线接口ARINC429通讯模块，通道数多同时具有8个发送和8个接收通道。每个通道的发送/接收速率均可单独设置。

OLP-3102具有灵活的数据发送/接收方式，用户可以根据具体需要进行设置。

OLP-3102提供支持多种编程工具的32bit的动态链接库，方便用户在不同的环境下进行二次开发。

奥林普科技还为用户的应用开发提供专业的软件开发指导，提供标准的DLL和丰富的源程序。

功能介绍

在OLP-3102中支持两种发送方式：

FIFO队列发送；

Scheduled数据传输；

FIFO队列发送，即单次发送，发送方式可以通过API函数设置。Scheduled数据传输，即间隔时间可编程的循环发送。在应用中两种发送方式可以同时设置，在Scheduled传输的间隙中可以发送FIFO数据，不需要发送方式的转换。

Scheduled数据传输：在此模式下microcode将按循环方式发送数据，循环时间可以由函数OLP3102_Transmit_Scheduled设置，小间隔为1ms，在设置好所有参数后调用函数OLP3102_EnableChannel和OLP3102_StartStop开始发送数据。也可以用函数OLP3102_Kill_Scheduled_All将循环消息从队列中删除。

FIFO队列发送：FIFO发送模式可以和Scheduled发送模式一起使用，在Scheduled发送模式的间隙可以发送FIFO中的数据。用函数OLP3102_Transmit_FIFO或OLP3102_Transmit_FIFO_Block将发送的数据写入发送FIFO，此类函数可以在模块运行后调用。

在OLP-3102中支持两种数据接收方式：

FIFO数据接收；

MAIL BOX数据接收；

FIFO数据接收方式下处理器将数据按先进先出方式存入接收FIFO，PC通过API从FIFO读数据和时间戳，时间戳的精度可以编程设置，时间戳的精度范围为1~65535μs。用此种方式可以保证通道接收的数据不会丢失。用函数OLP3102_Receive_FIFO或OLP3102_Receive_FIFO_Block从接收FIFO中读取数据。

MAIL BOX数据接收方式下将新数据存入寄存器，PC通过API从寄存器读数据。MAIL BOX方式时，将用新的数据覆盖原有的数据，不管寄存器的数据是否已被读取，在PC读数据时也不管是否有新的数据产生，所以在使用此种模式时一般来讲都以确定发送为定时发送或丢数据对系统不会造成影响的情况下使用。用函数OLP3102_Receive_Mailbox从邮箱读取数据。

数据过滤，在模块中支持两种方式的数据过滤：

SDI过滤；

Label过滤；

用函数OLP3102_SetSDIFilter设置SDI过滤方式，用函数OLP3102_AddLabel或OLP3102_AddLabelGroup设置Label过滤方式，你也可以用函数OLP3102_DeleteLabel或OLP3102_DeleteLabelGroup删除Label过滤。

技术指标

通 道 数： 　　灵活配置通道数，8T8R

通讯速率： 　　100Kbps，50Kbps，48Kbps，12.5Kbps

发送模式： 　　FIFO和Schedule

过滤模式： 　　SDI和Label

时间戳： 　　　分辨率1us

物理尺寸： 　　118mm×88mm×30mm

总线特性

USB 2.0

环境

工作温度：0℃～+70℃/-40℃～+85℃

存储温度：-25℃～+85℃/-55℃～+120℃

相对湿度：5%～95%，不凝结。

电源

电压 +5V 电流 500mA

驱动软件

支持Windows9x/2K/XP/Vista/Win7

支持WinCE/Linux/VxWorks/QNX(选配)

支持LabWindows CVI/Labview/Microsoft VC++/VB/Delphi/C++Builder等开发工具

应用软件

ARINC429 Data Bus Analyzer

OLP-3102 PnP软件及源代码

质保及服务

奥林普科技提供的所有模块级产品，均有如下承诺：

一年质量保障

终身技术支持
