高低温冷热冲击试验箱

　　高低温冷热冲击试验箱

　　高低温冷热冲击试验箱主要用来测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度, 藉以在短时间内试验其因热胀冷缩所引起的化学变化或物理伤害，确认产品的品质.适用的对象包括电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业及国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理牲变化,可作为其产品改进

　　产品特点：三槽式高低温冲击试验机冷冻系统采用进口压缩机优化设计组合，运行噪声更低，性能更优越,稳定可靠。控制器自动需求量调节冷却回路，确保压缩机正常吸排气温度，提高压缩机寿命。制冷系统采用全新冷媒需求量算法，能合理有效地利用制冷量，有效减少冷热互耗，从而达到控制稳定及节能功效，同比节约30%以上。

　　符合标准

高低温冷热冲击试验箱

内部尺寸W×D×H(mm)

500×300×400

500×400×400

500×500×400

600×500×500

　　一、主要技术指标：

　　型号：HLC3X-100L

　　1.高温区：

温度调节范围：-75℃— +220℃
预热上限：+220℃
温度偏差：±2℃
温度波动度：±0.5℃
升温时间：从室温 — +220℃≤40分钟

　　2.低温区：

温度调节范围：-10℃ — -75℃
预冷下限：-75℃
温度偏差：±2℃
温度波动度：±0.5℃
降温时间：从室温 — -75℃≤75分钟

　　3.温度冲击性能：

　　a.恢复条件

　　b.试验高温：+120℃ 恒温30min

　　c.试验低温：-50℃ 恒温30min

　　e.运行环境温度：≤25℃

　　f.风门转换时间：≤10s（或相反）所需的时间）冷热风切换方式；

　　g. 温度恢复时间：≤5min

　　5.测试区尺寸(mm)：400×500×500(mm)（D×W×H）

　　5.1.测试区温度范围：-60～200℃

外形尺寸（mm）：2500×1650×2050（D×W×H）
滑动轮：采用福马轮可调节箱子水平
测试：直径50MM的测试孔，硅胶软赛1个
置物架：两层置物架可上下调节
负载重量：10Kg

　　10. 电源：380V±38V，50Hz,三相四线

　　11.功率：预装电量45KW

　　二.加热系统

　　试验箱装有空气调节系统二套，空气通过长轴鼓风机带动离心风叶吸入风道后，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器输出量，经过蒸发器，加热器，通过过强制通风，快速加温，降温、然后将处理后的空气再输送到工作室内，经过多次试验室内部重复循环，直到空气达到试验所需的各项技术指标

空气调节方式	强制内循环通风,可调式导风板设计，平衡调温以保证试验箱温场均匀
空气循环装置	特制不锈钢长轴马达加不锈钢多翼式离心风叶，有效地保证了试验箱内置式风道的合理循环
通道骨架	安装在通道内的所有部件，均有骨架支撑固定

　　三、制冷系统

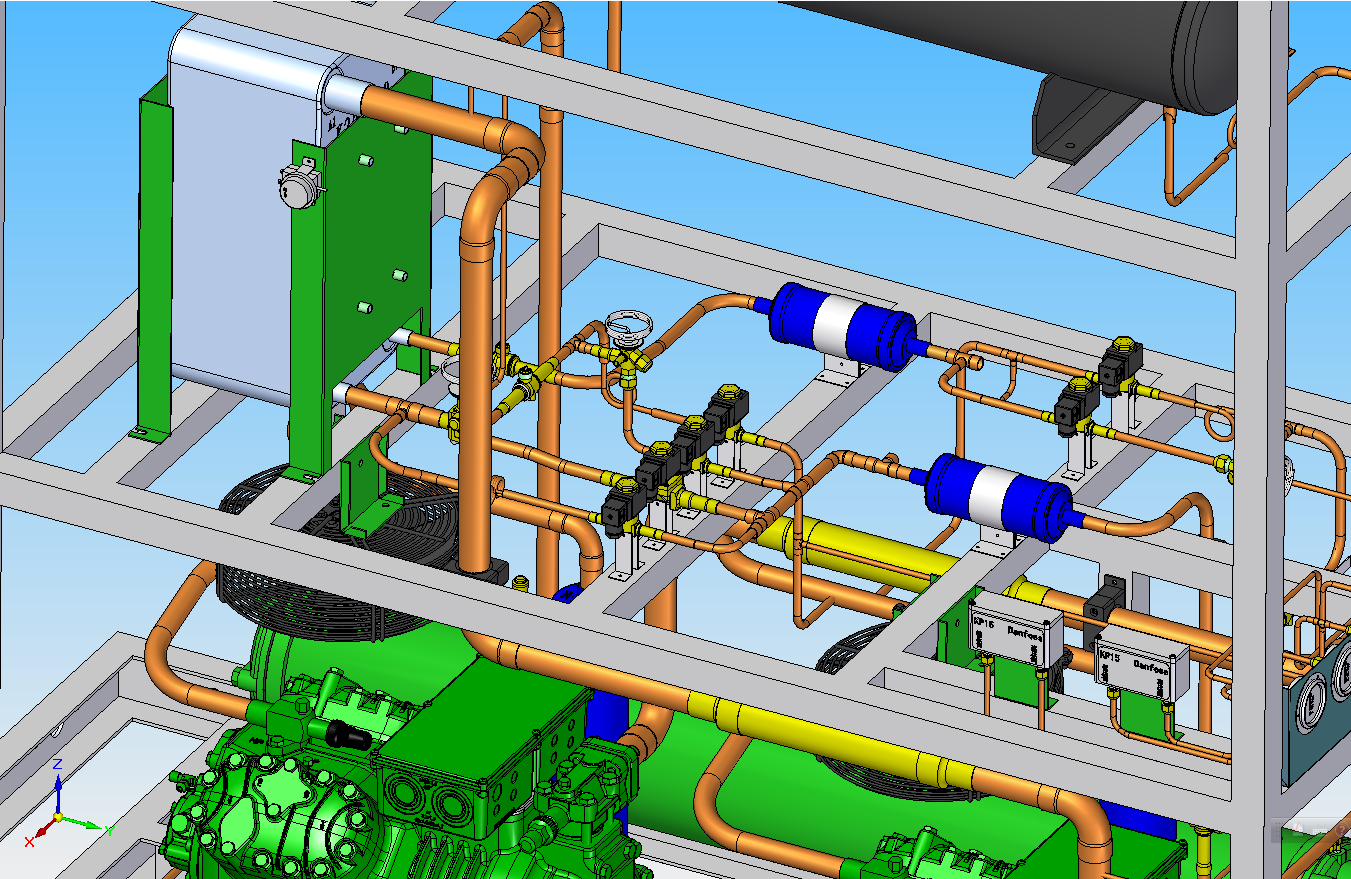

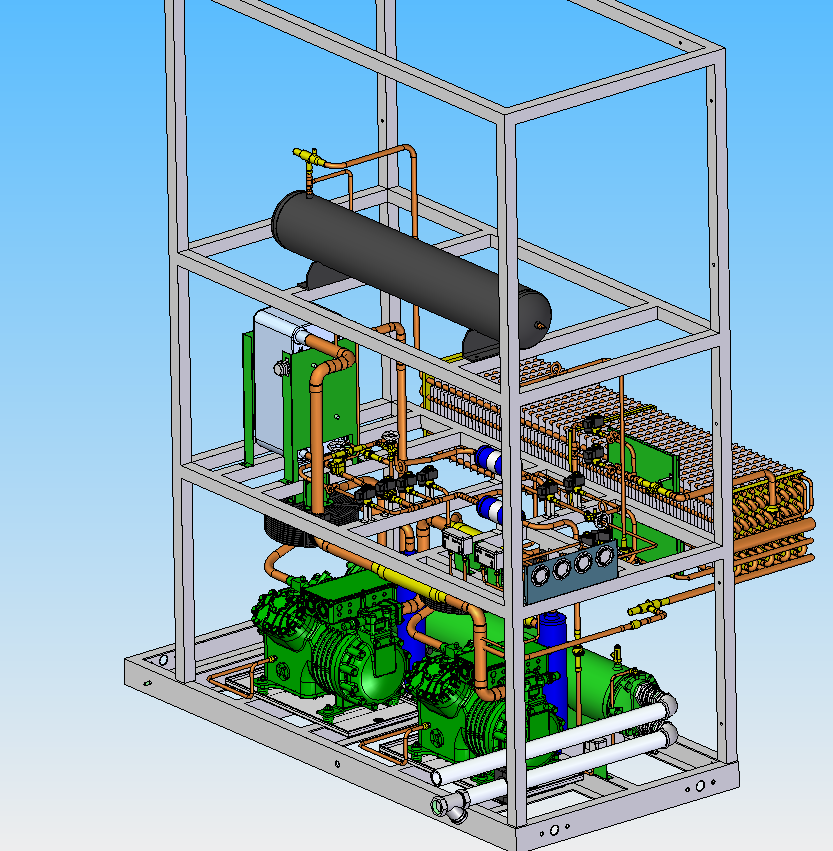

1制冷压缩机	采用世界高端品质“比泽尔”（德国独资技术）半封闭低噪音压缩机组成的二元式制冷机组
2低温主要配件	电磁阀：“丹佛斯” 手动截止阀：“丹佛斯” 过滤器：“丹佛斯” 压力传感器：中德合资“力夫” 膨胀阀：“丹佛斯” 冷凝蒸发器：“高力”(钎焊板式换热器) 油分离器：“艾默生” 泄压阀：卡斯托

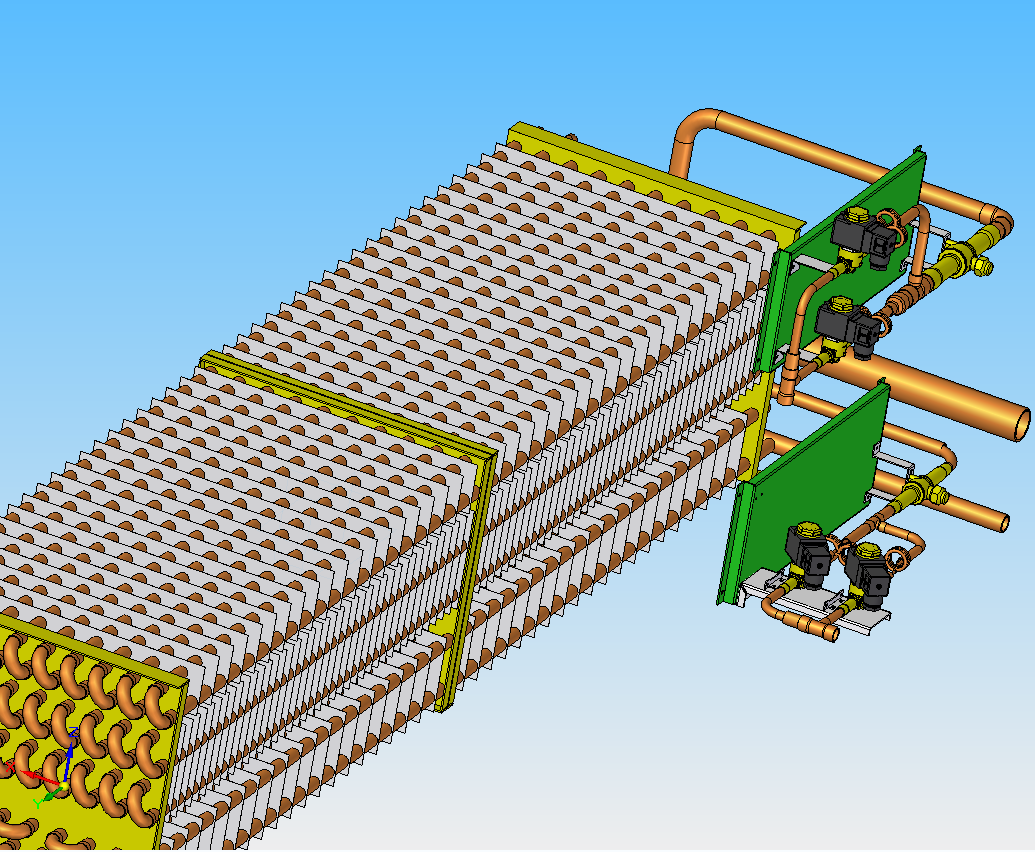

3制冷蒸发器	采用亲水式翅片蒸发器，比一般蒸发器换热效率高30%，具有美观、小巧、降温快等优点
4充氮焊接工艺	低温联接管路采用优质无氧铜管，使用知名的“罗森伯格”电动弯管机进行管路的制作、充氮焊接、48小时高保压防泄漏工艺以确保焊接质量
5降噪措施	低温管路配备减震工艺管，降低压缩机工作时带来的噪音制冷机组采用减震簧和胶垫进行减震和降噪
6制冷能量调节技术	温度平衡方式：采用静平衡技术即“制冷过程不制热”和“制热过程不制冷”的平衡方式，它有别于大功率制冷对抗大功率加热“冷热动平衡”的传统技术，采取通断式制冷能量调节技术，即中央控制器根据不同的温度点通过控制制冷量的大小（即制冷不制热、制热不制冷的“静平衡”技术），使设备运行始终处于相对低功耗状态。
7冷凝方式	水冷式
8制冷剂	采用美国杜邦，R404A，R23环保型制冷剂
9冷却塔	采用上海良机等知名品牌
10循环水泵
四、测控系统
1温度测量方式	温度：采用A级高精度Pt100铠装铂电阻；湿度：德国进口“唯乐”高精度电子温湿度传感器（性能更稳定、精度高，具有极强的免维护功能）

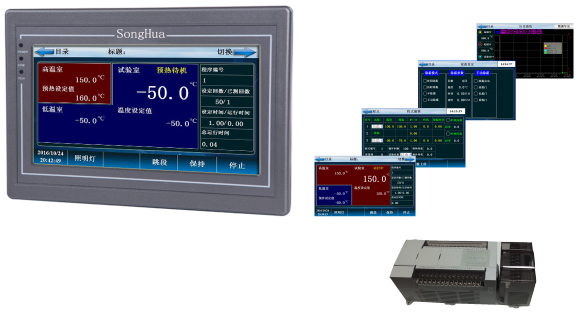

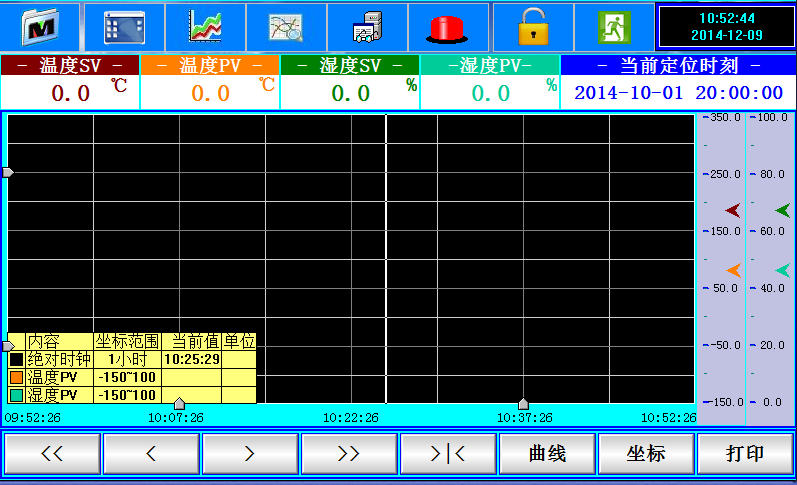

2温度控制器	2.1 采用世界知名品牌10寸（TFT液晶显示，1024*600分辨率）， 2.2 1000个工艺，每个工艺50步2.3 无纸记录功能，记录600天数据 2.4 internet,ipad，手机，电脑远程同步监控功能 2.5 权限操作密码保护功能 2.6 PID冷端输出功能，节能效果好 2.7 日本欧姆龙进口PID模块，0.1%控制精度 2.8 控制系统采用两路输入、两路输出的控制方式，分别控制温度，可显示、设定试验参数、程序曲线、工作时间、加热器、制冷机组、风机的工作状态。 2.9 具有试验程序自动运行及PID参数自整定功能；可自动组合加热系统、制冷系统、循环风机、超温报警等子系统工作，从而保证整个温度控制系统的高控制品质
3主要执行电器	交流接触器： “施耐德” 断路器：“施耐德” 热继电器：“施耐德” 小型继电器：“施耐德” 固态继电器：中美合资“康裕” 相序保护器：“安良”

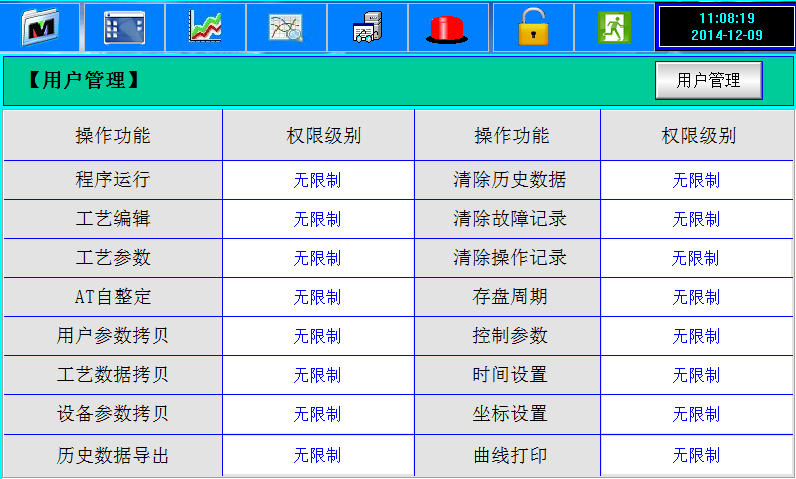

4人机对话界面	彩色触摸式人机界面和高性能可编程控制器(PLC)，控制器具有三级密码保护功能，输入不同的密码具有不同的操作权限，避免人为触摸而停机。
5显示方式	LCD彩色液晶显示，触摸控制。中文界面。
6显示精度	温度0.1℃，
7采样周期	50ms采样周期
8程序容量	可设置100个程序组，单个程序设置100段，可设置多个循环（整体循环与段循环），程序之间可以链接。
9系统运行方式	程序运行方式，恒定运行方式。
10数据显示	设备具有年、月、日及时间显示，设备总的运行时间、程序段运行时间显示
11故障信息	显示故障状态、可能原因分析。
12定期保养讯息	定期弹出日常维护保养和定期维护保养项目表，提醒和指导操作人员定期进行设备的保养。
13控制功能	上下限温度保护功能（声光报警装置），控制系统还具备自检测、自诊断功能，自动进行故障显示、报警；自动运行和停止的定时功能；自诊断功能，具有多种断电恢复模式，试验完成后具有自动停机并声光提示。

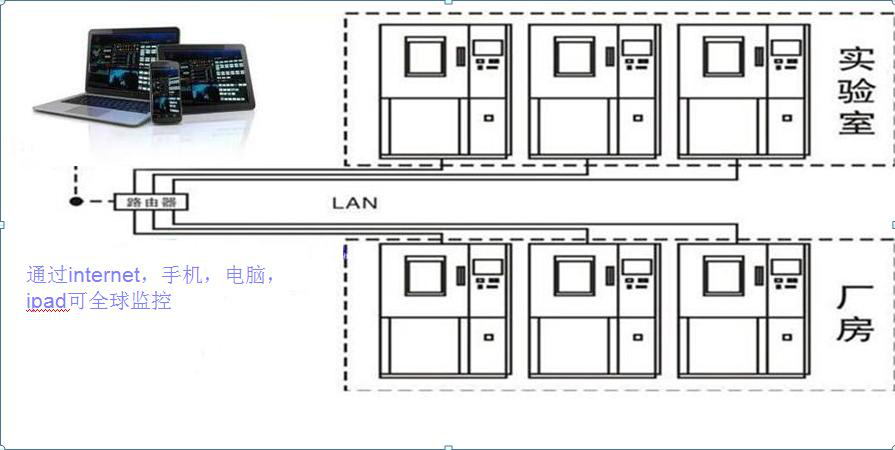

14远程监控	配标准RS232或RS485计算机接口及专用通讯软件一套，可实现将中央控制仪表与电脑进行远程通讯管理。连机后可通过计算机对设备实现运行，温度、湿度等参数的连续监控。

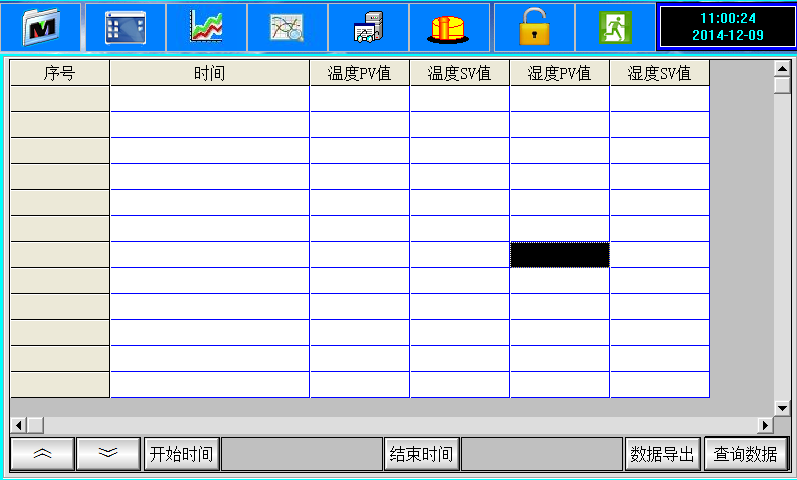

15数据记录方式	可保存设备的设定值和采样值；通过USB接口U盘存储，可拷贝数据或通过PC机直接显示和打印试验数据
16设备运行指示灯	在电器控制柜的顶部安装有三色声光报警器,可显示设备运行、停止、报警三种状态。
五、安全保护功能（以下安全保护一旦发生故障，系统在切断电源的同时声、光报警并给出提示信息）
1	可靠的接地保护装置；
2	漏电/断路保护；
3	加热器短路保护；
4	鼓风电机过载保护；
5	工作室独立超温、声光报警；
6	制冷机超压保护；
7	制冷机过载保护；
8	电源欠压、过压、缺相保护；
9	加湿器干烧保护、缺水断电保护；
10	加湿水路缺水保护。
11	冷却水缺水保护（水冷型）
12
六、主机和随机附件及试验软件：
1 产品合格证	1张
2 产品使用说明书	1套
3 电气原理图	1套
4 低温系统原理图	1套
5 仪表使用说明书	1套
6 保修卡	1份
7上位机通讯软件光盘	1套
七、设备使用条件
1 供水压	0.3~0.4Mpa
2 冷却方式	水冷
3 电压	AC 380V±10%、50 Hz、三相四线+接地线电源线：因本机使用功率较大，试验箱到配电柜间的电源边线由用户自备。
4 环境温度	0～35℃
5 环境湿度	< 85%R.H
6 大气压	86～106Kpa。
7场地要求	设备应水平放置于通风良好的试验室内，周围应留有充足的空间供操作及维护之用；试验箱附近能备有排水地漏。
8环境条件	设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。
