1. 概述
16联全自动气压固结仪（低压/中压/高压）是集机械、电子技术、传感器自动检测技术及计算机技术于一体，自动完成加卸荷及数据采集功能，可以取代传统杠杆式固结仪。该仪器结构紧凑、体积小、重量轻，携带使用方便。
16联全自动气压固结仪（低压/中压/高压）根据纯气压原理，利用滚动膜片在特定的气缸内悬浮加载理论，由传感活塞通过直线轴承及导向护套向固结容器中土样施加轴向固结压力，由 此而产生的土样变形，经数据采集处理可以获得一系列的压缩性指标，如压缩系数 av、压缩模量 Es、体积压缩系数 mv等。实践表面气压固结仪具有重量轻、体积小、出力准、性能稳定、操作简便之特点，可以减少试验人员的劳动强度，因此是一种理想的现代化智能试验仪器。
2、技术指标
压力范围：0-1600kPa；
灵敏度：中低压：≤0.5 kPa；
高压：≤2 kPa；压力：0-100 kPa；误差：≤±1kPa； 压力: 100-1600 kPa； 相对误差：≤±1.0 %；
零点任意可调； 加荷时间：＜ 1 秒；
位移传感器：量程 30mm，分辨率：≤0.001mm；精度：≤0.3% F.S;
2、仪器主要组成部分
1、 固结容器、气压回载系统、数据采集、数据处理。
2、 固结容器
固结容器采用304底盘，有机玻璃护圈、环刀、护环、导环、土样上下透水石以及传压活塞组成，土样面积30cm2，高度 20mm
3、 气压加载系统
纯气压载系统由气缸、气缸活塞、滚动膜片以及加荷传力系统组成，固结压力采用纯气压源压缩空气通过高精度比例阀，并通过单片机控制的 加载压力加载时间同时根据试验要求予先设置的自动控制系统下进行试验。
4、 位移传感器
位移传感器是一种直接数显的土样位移量的电气仪表并根据不同固结压力下，土样变形和时间相互对应的输入数据采集器。
5、 数据采集器
数据采集器由单片机、数显触摸屏和数据储存器等组成，触摸屏可设置土样试验等级、固结压力的大小、采集方向，试验过程中采集每级固结压力下不同时间的变形量。
6、数据处理

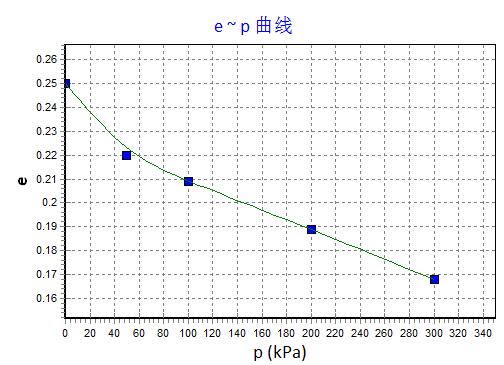

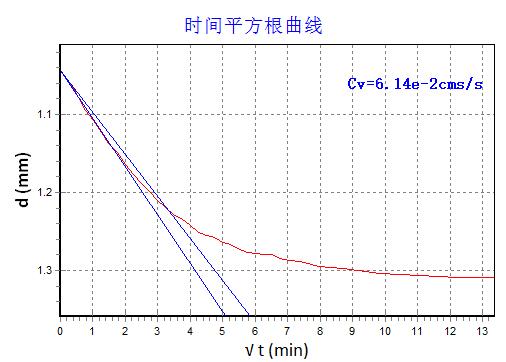

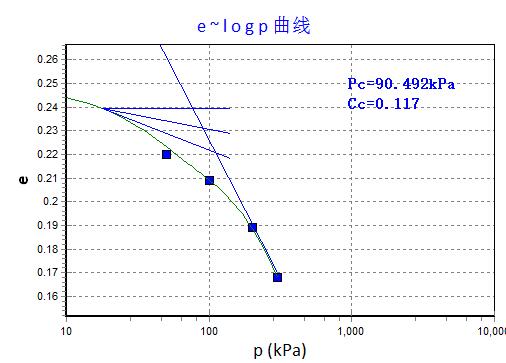

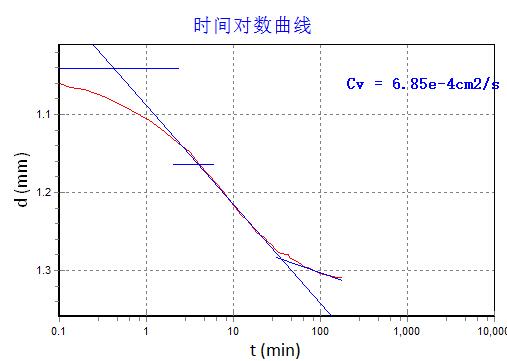

数据处理由数据采集储存器通过网线串口将数据输入电脑，由电脑数据 土样编号，分别输入ω、ρ、G计算孔隙比 e,然后根据每级荷载下土样变形，计算 ei,处理结果为 e～ｐ关系曲线提供 av压缩系数 ES,压缩模量以及固结系数 CV。
