该实验台是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成，集可编程控制器和工业气动元件、执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。
一、主要特点：
1.模块化的结构设计搭建实验简单、方便，各气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。
2.快速可靠的连接接头，拆卸简便省时。
3.采用标准的工业气动元件，性能可靠、安全。
4.低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。
二、实验项目：
① PLC控制回路实验:
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.一次压力控制回路
4.二次压力控制回路
5.高低压切换回路
6.双作用气缸的双向调速回路（进口调节、出口调节）
7.速度换接回路
8.缓冲回路
9.互锁回路
10.过载保护回路
11.位置控制式单往复回路
12.压力控制式单往复回路
13.时间控制式单往复回路
14.单双作用缸连续往复动作回路
15.采用节流阀的同步回路
16.三缸连动回路
17.计数回路
18.延时回路
19.逻辑阀的应用回路（或逻辑）
20.双手操作回路
② 继电器控制回路
汽缸缓冲回路
汽缸给进系统
双缸动作回路
③ 可编程序控制器（PLC）电气控制实验，机-电-气一体化控制实验：
⑴PLC指令编程、梯形图编程学习
⑵PLC编程软件的学习与使用
⑶PLC与计算机的通讯、在线调试
⑷PLC与气动相结合的控制实验
⑸ PLC指令编程实训
④ 学生自行设计、组装和扩展各种回路实验
三、实验台组成：
实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组 成。
1.实验台架：实验台架由铁制主体、铝合金操作面板等构成

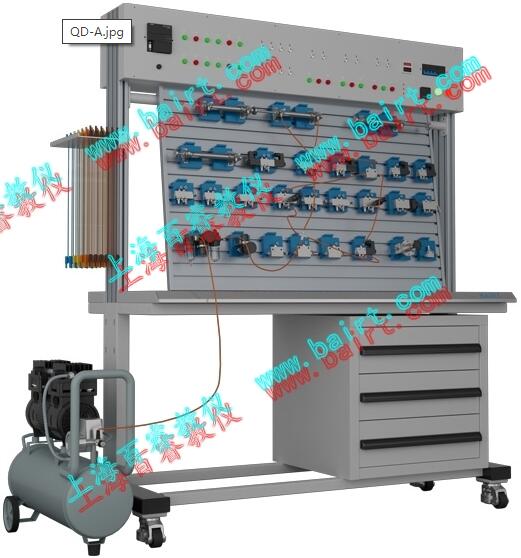

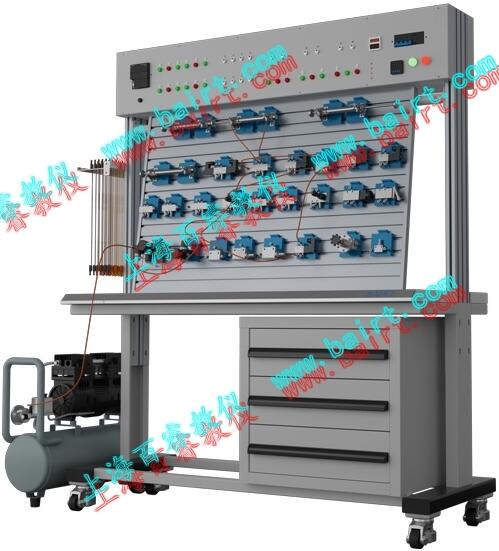

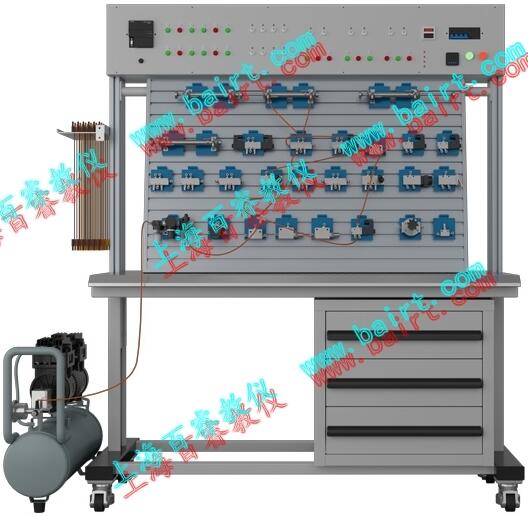

工作台尺寸：长×宽×高＝1500mm×650mm×1700mm (其包装重量 约300kg)
2.工作泵站：
气泵输入电压：AC220V/50Hz 电机（双头）功率：250W
额定输出压力：0.8Mpa 气泵容积：20L
工作噪声：<60分贝
3.气动元件：
以JELPC气动元件为主，配置详见附件。
气动元件均配有铝合金过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4.电气控制单元：
可编程序控制器(PLC)；采用西门子S7-200系列,CPU224,I/O口24点；继电器输出形式。
电源电压：AC220V/50Hz
5、增加仿真机构单元：
为突出气动实验台的教学生动及兴趣性，增加实战性，在气动实验台的基础上，增加气动挖掘机仿真机构，功能：
1、挖掘作业，铲斗与斗杆复合进行工作实验；
2、卸料作业，斗杆与铲斗工作同时，大臂可调整位置高度。
★6、开标现场，提供液压挖掘机仿真机构操作演示视频。
★设备新增有远程通讯协议模块，可以实现：
远程教学功能：
1)实时老师与学生一对一远程教学，远程交流功能；
2)厂家与设备管理员实时进行设备的操作、维护指导；
实验室管理功能：
1)设备配有实验室管理系统软硬件一套，实现管理员一人一账号模式，通过手机APP通讯协议，可以不限距离，10人以上的管理员进行设备管理功能，包括：设备操作过程录制（自动启动）、回放、以及设备关机状态下自动启动红外报警功能。
