1、动态信号测试分析系统概述
TST5912为通用型动态信号测试分析系统，应用范围广，可完成应力应变、振动（加速度、速度、位移）、冲击、声学、温度（各种类型热电偶、铂电阻）、压力、流量、力、扭矩、电压、电流等各种物理量的测试和分析。
2、动态信号测试分析系统应用范围
2.1可完成全桥、半桥、1／4桥（120Ω三线制自补偿）状态的应力应变的测试和分析；
2.2配合桥式传感器，实现各种物理量的测试和分析；
2.3配合IEPE（ICP）压电式传感器，实现振动加速度、振动速度、振动位移（模拟二次积分可选）的测试和分析；
2.4配合压电式传感器，实现振动加速度、振动速度、振动位移（配接适调器实现模拟二次积分）及压力、自由场的测试和分析；
2.5电压输入，与热电偶、电涡流传感器、磁电式速度传感器及各种变送器配合，对多种物理量进行测试和分析；
2.6各种热电阻（如铂电阻、铜电阻等）温度传感器和热电阻适调器配合，对温度进行测试和分析。
3、动态信号测试分析系统特点
3.1实现多通道并行同步高速长时间连续采样（多通道并行工作时，256kHz/通道）；
3.2高度集成：模块化设计的硬件，每个模块有16、32或64通道机箱形式；
3.3每台计算机可控制多通道以上同步并行采样，满足多通道、高精度、高速动态信号的测量需求；
3.4每通道独立电压放大器，24位A/D转换器，低通滤波器，抗混滤波器，消除通道间串扰影响，提高系统的抗干扰能力；
3.5准确的采样速率：先进的DDS数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性；
3.6信号记录功能：软件实现长时间实时、无间断记录多通道信号；
3.7进口雷莫接插件：输入接插件采用了进口高性能雷莫头，大大提高了小信号输入的可靠性，操作也十分方便；
3.8信号适调器：配套各种可程控的信号适调器，通道自动识别，输入灵敏度实现归一化数据；
3.9转速/计数器通道：可接各种脉冲/频率输出型传感器或计数器，用于转速、脉冲计数或频率的测量；
3.10信号源输出通道：多通道输出互不相关，可输出多种信号，包括：正弦、正弦扫频、随机、伪随机、猝发随机、半正弦、方波、磁盘输出等，可与多种实验设备配合使用；
3.11运行于Win2000/XP/7/8操作系统，用户界面友好、操作简便灵活；
3.12计算机通过千兆网/USB3.0接口与仪器通讯，对采集器进行参数设置（量程、传感器灵敏度、采样速率等）、清零、采样、停止等操作，并实时传送采样数据。

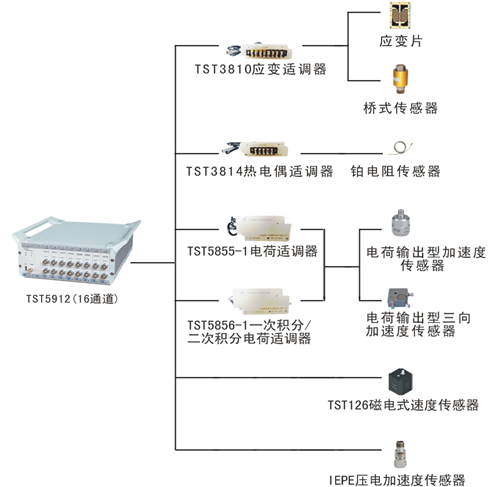

4、动态信号测试分析系统系统连接图
5、动态信号测试分析系统技术指标
5.1数据采集器技术指标
5.1.1输入阻抗：10MΩ∥40PF；
5.1.2输入保护：当满度值不大于10V时，输入信号大于±15V（直流或交流峰值）时，输入全保护；当满度值为20V时，输入信号大于±30V（直流或交流峰值）时，输入全保护；
5.1.3工作方式：
（1）输入方式：GND、AC、单端DC、差动DC、IEPE；
（2）外接适调器（选件）：IEPE（ICP）适调器（带双积分硬件网络）、应变适调器、电荷适调器、电荷适调器（带双积分硬件网络）、4～20mA适调器、热电阻适调器；
5.1.4满度值：±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V分档切换；
5.1.5系统不确定度：小于0.5％（F.S）（预热半小时后测量）；
5.1.6系统稳定度：0.05％/h（同上）；
5.1.7线性度：满度的0.05％；
5.1.8失真度：不大于0.5％；
5.1.9 分析频宽：DC～100kHz；
5.1.10低通滤波器：
（1）截止频率（-3dB±1dB）：10、30、100、300、1k、3k、10k、PASS（Hz）八档分档切换；
（2）平坦度：小于0.1dB（2/3截止频率内）；
（3）阻带衰减：－24dB/oct。
5.1.11噪声：不大于3μVRMS（在允许的工作温度范围内，输入短路，在增益时折算至输入端）；
5.1.12共模抑制（CMR）：≥100dB；
5.1.13共模电压（DC或AC峰值）：10V（DC/AC峰值）；
5.1.14漂移：
（1）时间漂移：小于3μV/8h（输入短路，预热1小时后，恒温，在增益时折算至输入端）；
（2）温度漂移：小于1μV/℃（在允许的工作温度范围内，输入短路，在增益时折算至输入端）。
5.1.15过载指示：当输入信号大于满度值，则红灯亮；
5.1.16欠载指示：当输入信号小于满度值的0.5％，则绿灯亮；
5.1.17模数转换器：24位A/D转换器；
5.1.18连续采样速率：多通道同时工作时，每通道采样速率达256kHz，分档切换，所有数据实时传输至电脑硬盘存储；
5.1.19抗混滤波器：
（1）滤波方式：每通道独立的模拟滤波 DSP数字滤波；
（2）截止频率：采样速率的1/2.56倍，设置采样速率时同时设定；
（3）阻带衰减：约-150dB/oct；
（4）平坦度（分析频率范围内）：小于0.05dB。
5.1.20通讯接口：千兆网/USB3.0接口；
5.1.21电源：220VAC，12VDC（10～18V），功率100W；
5.1.22使用环境：适用于GB/T6587-2012-Ⅱ组条件。
5.2 TST3810-1应变适调器技术指标（选件）
5.2.1可实现桥路的程控切换和自检功能；
5.2.2适用电阻应变片阻值：三线制1/4桥：120Ω或350Ω（客户订货时任选一种），半桥、全桥：60Ω～20000Ω；
5.2.3供桥电压：2V、5V、10V、24V（可根据客户要求定制）；
5.2.4程控桥路方式：1/4桥（120Ω三线制）、半桥、全桥；
5.2.5增益：100倍；
5.2.6 带宽：DC～100kHz（ 0.5dB～-3dB）；
5.2.7 应变量程：1000με，10000με，100000με；
5.2.8尺寸：80mm（长）×30mm（宽）×20mm（高）；
5.2.9使用环境：符合GB/T6587-2012-III组条件的环境。
5.3TST5855-1 电荷适调器技术指标（选件）
5.3.1 输入电荷量：105pC；
5.3.2输入电阻：大于1011Ω；
5.3.3放大器输出灵敏度：0.1、10mV/pC；
5.3.4准确度：小于1％（额定工作条件下，由7VRMS160Hz正弦信号测量）；
5.3.5噪声：小于5×10－3 pC；
5.3.6 带宽：0.3Hz～100kHz（ 0.5dB～-3dB）；
5.3.7失真度：小于0.5％（频率小于30kHz）；
5.3.8输出特性：
（1）输出电压：7VRMS；
（2）输出电流：5mA；
（3）输出电阻：小于1Ω。
5.3.9外形尺寸：80mm（长）×30mm（宽）×20mm（高）。
6、动态信号测试分析系统使用环境
6.1温度：
（1）贮存条件：-40℃～60℃；
（2）极限条件：-10～50℃；
（3）工作范围：0～40℃。
6.2湿度：
（1）工作范围：40℃（20～90）%RH；
（2）贮存条件：50℃ 90%RH24h。
6.3振动（非工作状态）：
（1）频率循环范围：5～55～5Hz；
（2）驱动振幅（峰值）：0.19mm；
（3）扫频速率：小于或等于1倍频程/min；
（4）在共振点上保持时间：10min；
（5）振动方向：x、y、z。
