该设备符合以下标准/规范:
BS1377-7:1990(Clause4&5);ASTMD3080-04;AS1289.6.2.2:1998
VJTechShearSCANPro电机控制剪切系统采用步进式电机，给试样施加水平向和竖向荷载，独立的桌面模型消除了对自重系统所需的大量配重的需求。
高等电子学设计理念的引入，使ShearSCANPro剪切仪能够进行恒定剪切、直剪、及残余强度剪切。通过csOEDO组件模块，该设备也可进行固结试验。在正常模式下，它通过以太网与PC连接，使用我们的clispstudio软件进行自动远程控制。
通过csCONSHEAR软件（包含csSHEAR软件），针对一项试验，该设备可提供3种可行的固结模式、对应于某种剪切模式的3种竖向荷载控制方式、及对应于特定竖向荷载控制方式的6种剪切模式。
ShearSCANPro剪切系统配有7英寸彩色集成触摸显示屏，通过显示屏可使设备独立运行，并控制简易试验的进行。试验结果可通过显示屏查看，试验数据可存储于内置的SD卡中。存储文件支持USB导入和导出。
该系统内置可自定义啮合值的啮合功能、可自动换向的限位开关、以及传感器上下限自动保护装置。
产品特点：
? 紧凑的设计（占地面积小），能够放在桌面上
? 可以完成直剪、循环剪切、残余强度剪切试验
? 也可以完成进行固结试验（需配备csOEDO组件）
? 支持USB或以太网电脑控制
? 支持独立运行，需通过7英寸集成显示屏
? 超大存储空间（8GBSD卡可存储14,000,000个数据）
? 通过步进式电机施加水平向和竖向荷载
? 高速ARM处理器
? 传感器高速转换（24位，4,000个采样点/秒）
? 4个模拟输入通道（水平荷载，竖向荷载，位移）
? 含10kN 垂直荷重传感器
? 附加水平向S型荷重传感器（可根据需要配备内置水下荷重传感器）
? 内置实时数据图表
? 数据可通过USB导出至Excel表格
? 内置自动啮合功能
? 内置自动转向限位开关
? 内置传感器上下限自动保护装置

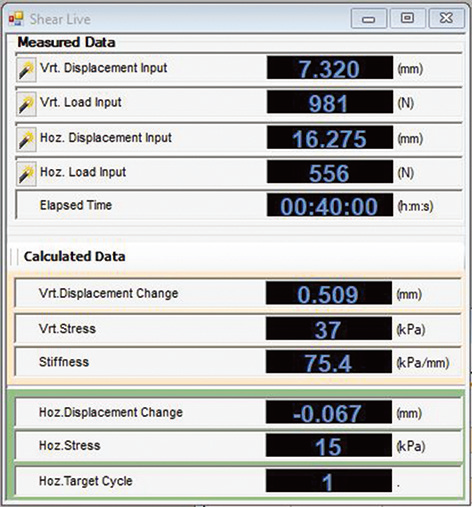

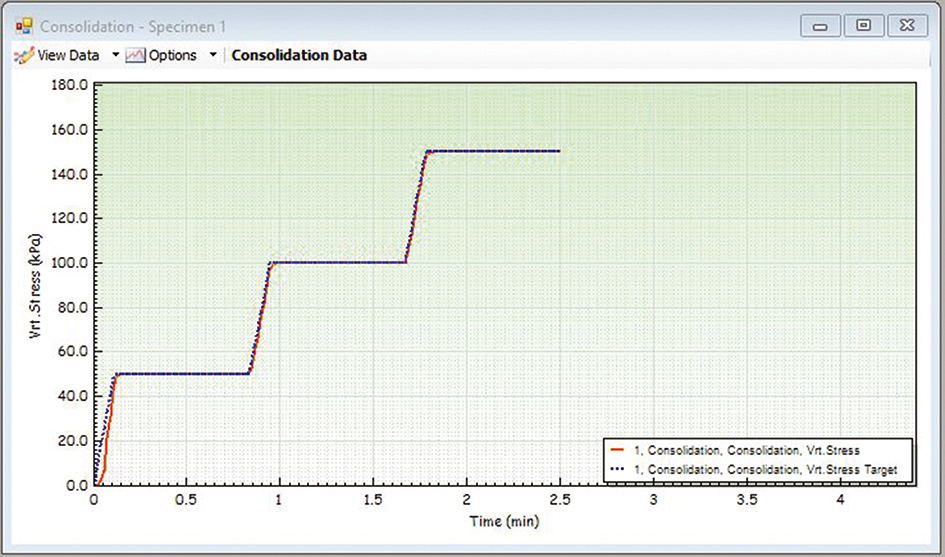

VJT-csCONSHEAR图表软件界面示例
?3种固结模式:
单级固结
多级固结
超固结
? 每种剪切模式对应3种竖向荷载控制方式：
恒定法向应力
恒定法向高度
恒定法向刚度
? 特定竖向应力控制方式对应6种剪切模式：
静态推力剪切试验
静态推拉力剪切试验
静态循环推拉剪切试验
循环位移剪切试验
循环位移骤停剪切试验
循环应力剪切试验
? 实时数据查看、存储及运算
? 实时列表显示存储及计算数据
? 实时图表显示存储及计算数据
? 将数据导出到Excel和测试脚本导出和导入
| 技术参数 | |
| 水平剪切位移 | ±20mm |
| 可控加载速率 | 0.00001~9.9999mm/分钟 |
| 加载速率范围 | 0.00001～99.99999mm/分钟 |
| 竖向剪切荷载 | 10KN |
| 水平向剪切力 | 8kN |
| 供电环境 | (90~240)VAC，1ph，50/60Hz |
| 尺寸（长×宽×高） | 950×500×750mm |
| 重量 | 标配68kg |
| 订购信息 | |
| VJT2585 | ShearSCANPro剪切试验系统，含10kN荷重传感器和内置4通道数据采集系统 |
| VJT-csCONSHEAR | ClispStudio 恒定速率剪切试验软件模块 |
| 固结试验可选配件 | |
| VJT-csODO | ClispStudio 固结试验软件（参考ACONSPro单张查看更详细的信息） |
配件规格型号
| 试样尺寸 | 方形60mm | 直径60mm | 方形2.5“ | 直径2.5“ | 方形70mm | 直径70mm | 方形100mm | 直径100mm |
| 剪切盒 | VJT2761S | VJT2761D | VJT2763S | VJT2763D | VJT2765S | VJT2765D | VJT2762S | VJT2762D |
| 环刀 | VJT2552.06S | VJT2552.06D | VJT2552.2.5S | VJT2552.2.5D | VJT2552.07S | VJT2552.07D | VJT2552.10S | VJT2552.10D |
| 隔水板 | VJT2553.06S | VJT2553.06D | VJT2553.2.5S | VJT2553.2.5D | VJT2553.07S | VJT2553.07D | VJT2553.10S | VJT2553.10D |
| 透水石 | VJT2554.06S | VJT2554.06D | VJT2554.2.5S | VJT2554.2.5D | VJT2554.07S | VJT2554.07D | VJT2554.10S | VJT2554.10D |
