该设备符合以下标准/规程:ASTMD3999-11,ASTMD5311-11
VJ-Tech动态（循环）三轴机械式试验系统有多种不同的配置，有TriSCAN型或基本型加载架，拥有不同的加载能力。
我们可以提供单轴和多轴系统，每个轴可以配备8个输入通道，这样可以容纳多个传感器。如果您的需求发生变化，系统也很容易扩展，只需添加额外的通道或者只是增加另一个轴。

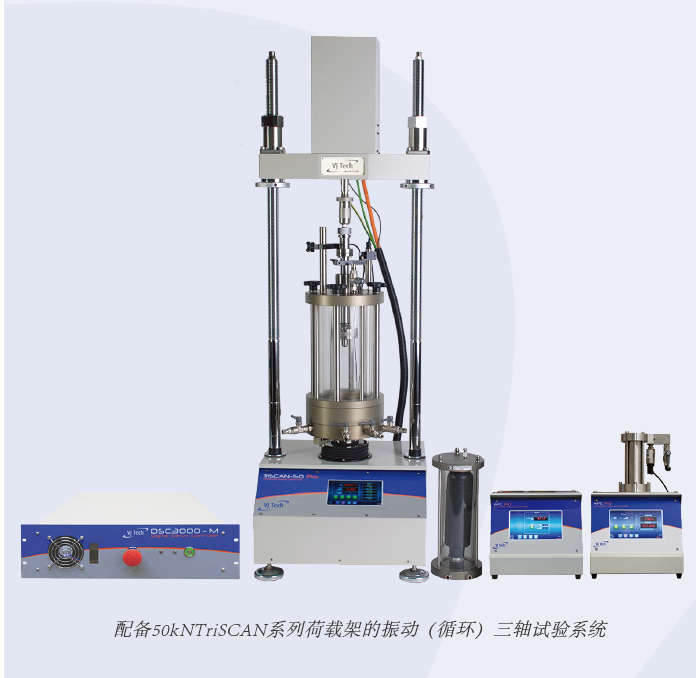

加载架可以是TriscanPro系列之一，也可以是基础型的加载架，加载能力可以从50kN到250kN不等。

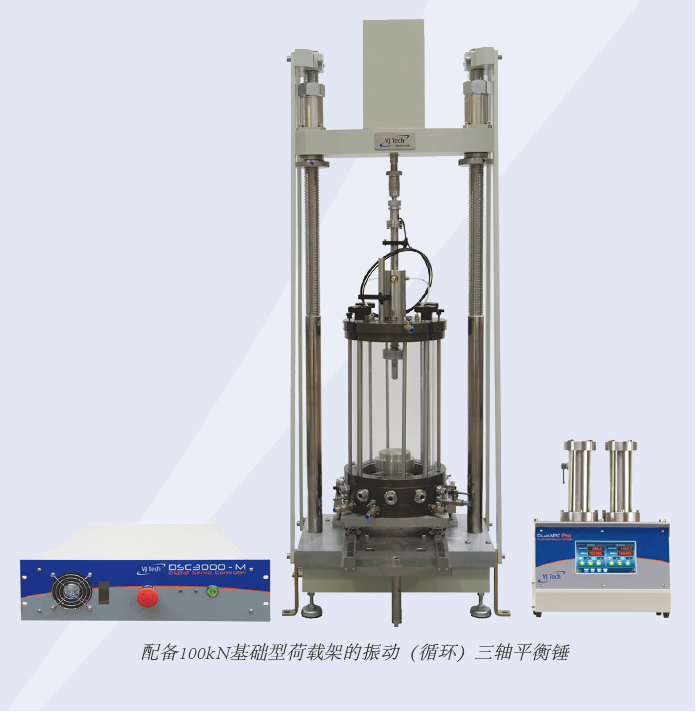

三轴压力室（直径50、75、100或150mm）可选择配备平衡锤，以在动态测试期间保持围压恒定，并实现更高的压力。这也意味着双液压型自动压力控制器APC可以同时用于施加围压和反压，而不需使用气动型自动压力控制器APC提供气压和用气/水囊提供围压。
为了接入额外的传感器（如安装在试样上的传感器和弯曲元），100mm三轴压力室可配备8通道接入环。而150mm三轴压力室标配12通道接入环。
作动器由动态伺服控制器（DSCs）控制，该控制器可施加高达10kN的动态荷载和高达20Hz的频率。DSC用于伺服电机控制和传感器反馈-每个DSC的传感器数量由您自行决定。
对于较高的动荷载和频率系统，需要一个三相电源。
用户友好的ClispStudiocsDYNA软件提供必要的测试配置、控制和数据采集和导出。符合ASTM3999和ASTM5311标准。
| 技术参数（取决于不同的系统） | |
| 频率 | 0.01～20Hz |
| 动态加载能力 | ±5kN，±10kN |
| 静态加载能力 | 5kN ～100kN （取决于加载架尺寸） |
| 作动器 | 机电一体化 |
| 动态位移 | -35.000~35.000mm |
| 荷载架加载能力 | 50kN,100kN或250kN |
| 输入通道数 | 8通道/轴 |
| 分辨率 | 24位 |
| PC接口 | 以太网或USB |
| 波形 | 正弦波、方波、三角波、半正弦波、锯齿波，倒锯齿波、矩形波，用户定义波 |
| 数据采集速率 | 4,000点/循环 |
| 试样尺寸 | 38～150mm （取决于压力室尺寸） |
| 压力 | 2MPa |
| 电源供应 | 单相或三相（取决于系统参数） |
Pro系列仪器特征：
? 通过USB或以太网支持电脑操控
? 支持7英寸集成触控屏进行数据输入
? 超大数据存储空间（采样8GBSD卡可存储14000000个数据）
? 支持数据导出至Excel表格
? 高速ARM处理器
? 荷载和位移闭环控制
? 高转换率传感器（24位，4000点/秒采样率）
? 内置数据图表实时显示
? 限位开关可自动换向
? 内置传感器上下限自动保护装置
? 非失忆性存储器数据存储器
| 荷载架订货信息 | |
| VJT5010-EM | TriSCAN50kN 荷载架，配5HZ/5kN 机电一体化作动器 |
| VJT5010-EM-B | 基础型 50kN 荷载架，配5HZ/5kN 机电一体化作动器 |
| VJT5100-EM | TriSCAN100kN 荷载架，配5HZ/5kN 机电一体化作动器 |
| VJT5100-EM-B3 | 基础型 100kN 荷载架，配20HZ/10kN 机电一体化作动器 |
| 动态伺服控制器订购信息 | |
| VJT-DSC3000M | 机械式动态伺服控制器（单轴） |
| VJT-DSC3000MM | 带机架柜的机械（双轴）动态伺服控制器 |
| MIS66B | 快速模数转换卡 |
| 压力控制器订购信息 | |
| VJT2266-P | Pro 水压自动控制器（1000kPa） |
| VJT2250-P | Pro 气动自动控制器（1000kPa） |
| VJT2267D-P | Pro 双水压自动控制器（3000kPa） |
| VJT-DYN-CP | 动态围压控制器 |
| VJT0500 | 气缸/水缸 |
| 三轴压力室订购信息 | |
| VJT0549/DYN | 动态（循环）三轴压力室（50mm） |
| VJT0475/DYN | 动态（循环）三轴压力室（75mm） |
| VJT0400/DYN | 动态（循环）三轴压力室（100mm） |
| VJT0400-AR | 8通道环 |
| VJT0450/DYN | 动态（循环）三轴压力室（150mm）（配12通道环） |
| VJT0450/DYN-BR | 动态（循环）三轴压力室（150mm）配平衡锤（配12通道环） |
| 传感器订购信息 | |
| VJT0351B/DYN | 动态内置水下荷重传感器（5kN） |
| VJT0352B/DYN | 动态内置水下荷重传感器（25kN） |
| VJT0353B/DYN | 动态内置水下荷重传感器（50kN） |
| VJT0271/DYN | 动态位移传感器（25mm） |
| VJT0272/DYN | 动态位移传感器（50mm） |
| VJT0250/DYN | 动态压力传感器（10bar） |
| VJT0260/DYN | 动态压力传感器（20bar） |
| VJT0277 | 装在试样上的LVDT 套装（50mm） |
| VJT0278 | 装在试样上的LVDT 套装（70mm） |
| VJT0279 | 装在试样上的LVDT 套装（100mm） |

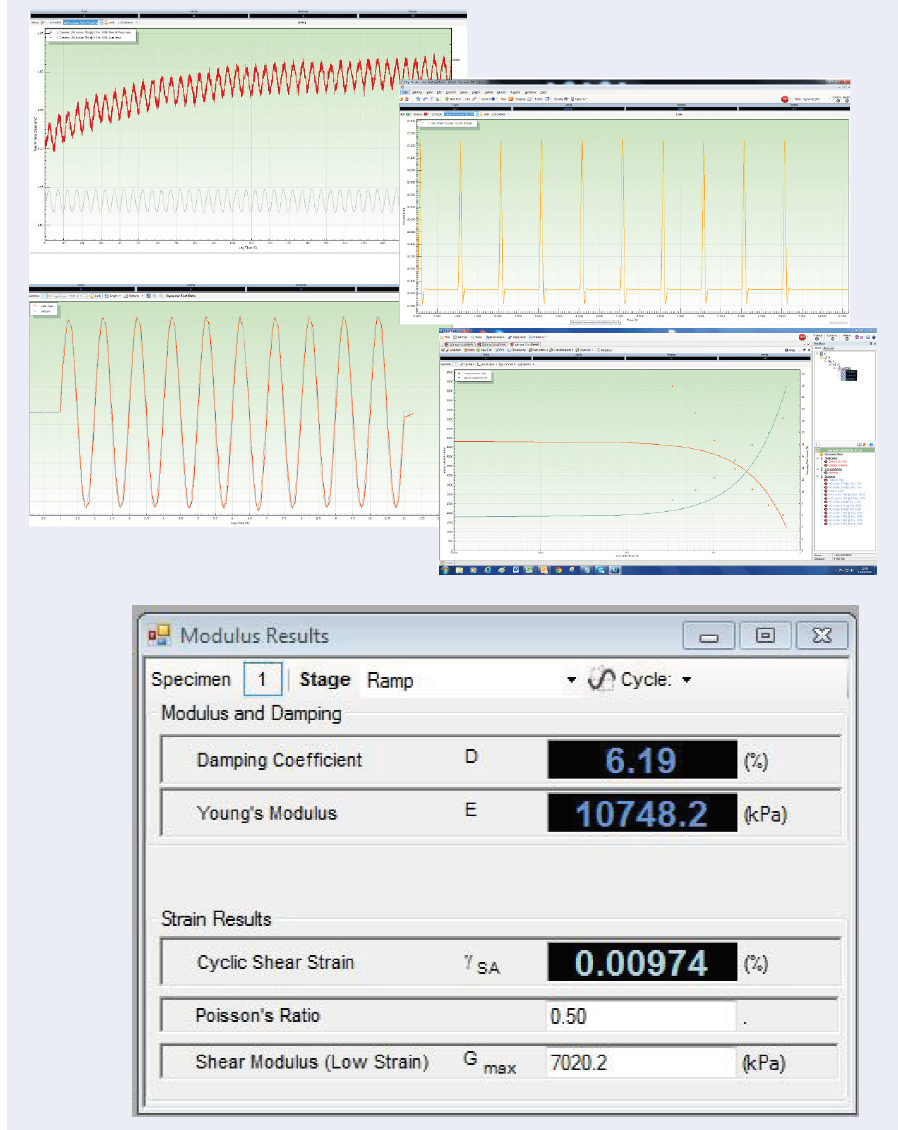

ClispStudio-csDYNA 软件
csDYNAClispStudio模块是一款用户友好的软件，专为动态三轴测试而设计，提供测试功能和自动化，易于查看的结果数据可导出到Excel，以及测试脚本的导入和导出。
该软件模块符合以下标准/规范:ASTMD3999-11,ASTMD5311-11
软件特征：
? 通过内置的帮助向导，试验设置简单，操作便捷
? 传感器配置和标定
? 支持传感器读数及计算参数实时显示
? 支持数据图表实时显示
? 支持试验状态实时显示
? 支持数据导出至Excel表格
? 支持试验脚本导入及导出
? 支持鼠标点选方式实时计算T100,粘聚力和摩擦角等试验参数
? 数据可存储至SQL数据库
? 支持用户自定义数据图表格式
? 支持进行自定义试验
? 试验状态可Email通知远端用户
? 支持自定义试验报个格式
? 具备反压饱和功能(步进和蠕变方式)
? 具备固结功能（各向同性、各向异性、K0）
? 支持进行应力路径试验
? 支持进行剪切试验
? 支持进行动态加载试验
| 订购信息 | |
| VJT-csDYNA | ClispStudio 动态（循环）三轴试验软件模块 |
