高密度电法系统

<

•

>

产品报价： 面议

留言咨询

产品热度：加载中

产品型号：XRS-WGMD-9

适用范围：高教

所在地区：北京

高密度电法系统 数字直流激电仪 型号：XRS-WGMD-9

XRS-WGMD-9高密度电法系统是我所在多年研制和电法仪器的基础上，集全中文掌上电脑、蓝牙、24位A/D、大功率控制等当今电子研制的新一代高密度电法系统，仪器的体积和重量均显著缩小，主要指标及功能于当前同类仪器，在各种野外复杂环境下能地工作。可广泛应用于金属与非金属矿产资源勘探、城市物探、铁道桥梁勘探等方面，亦用于寻找地下水、确定水库坝基和防洪大堤隐患位置等水文、工程地质勘探中，还能用于地热勘探。
　　该系统以XRS-WDA-1、1B数字直流电法仪为测控主机，可通过选配WDZJ-4多路电极转换器、集中式高密度电缆、电极，实现集中式二维高密度电阻率测量；也可选配分布式高密度电阻率或激电电缆、电极，实现分布式二维、三维高密度电阻率测量、分布式二维高密度激电测量。系统具体测量功能及构成如下：

• 轻便灵活──主机体积小、重量轻，内置的200V供电电源（仅XRS-WDA-1B型）能胜任绝大多数地区高密度电阻率测量任务。

• 的测控方式──所有电极排列全部采用滚动测量方式，通过移动电极可使断面无限接续，断面收尾亦变得轻而易举；单点复测、从任意点起测均能随心所欲。

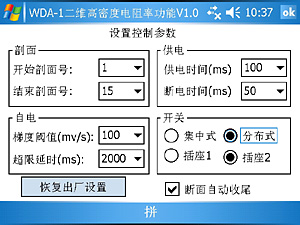

• 、开放的测量过程控制──每个数据测量过程的供电时间、停电时间均能灵活选择，且仪器能自动监测电极电位的变化梯度，当其超过用户设定门限时会自动延时用户设定的等待时间，待电极电位恢复稳定后再开始测量，从而确保在复杂条件下仍能获得更高的数据采集质量。

• 超大供电功率、超宽量程、超高精度──高达9000W（1500V×6A）的供电能力、160Vp-p的超宽电压输入范围、极高的小信号测量精度（电压小至0.1mV及电流小至0.1mA时仍能给出±1%的测量精度），让仪器能地应用于高阻地区工作，获得更深、的测量结果。

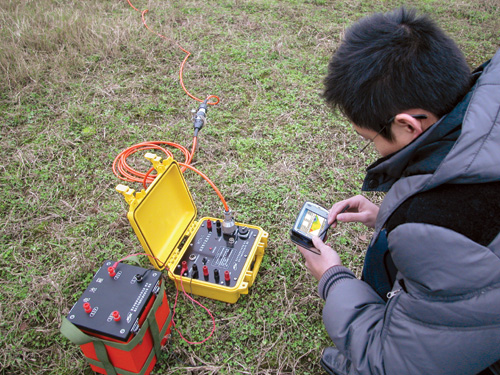

• 蓝牙、无线遥控──国际、国内由带蓝牙无线通讯的掌上电脑遥控仪器主机，距仪器主机10米范围内，可轻松实现设置参数、启动测量、传输显示测量结果，体会到前所未有的方便。

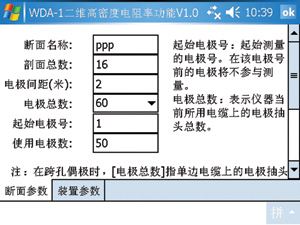

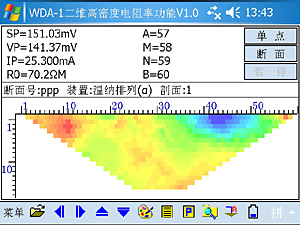

• 平板电脑操控、功能强大──全中文平板电脑实现人机界面及采集控制，采集参数设置、数据显示与存储、高密度电法色谱图绘制等快捷直观，让您轻松完成野外测量工作。

• 易扩展、无限可能──数据采集控制及数据的存储全部由平板电脑完成，数据存储器容量的扩展、采集软件功能的扩充（如增加高密度测量装置）将更易于实现。

• 平板电脑操控、功能强大——Windows10平板电脑实现人机界面及采集控制，采集参数设置、数据显示与存储、各种曲线绘制（如联合剖面、联合电测深、温纳测深、施伦贝谢尔测深等，以及激电衰减曲线等）等，快捷直观，操作非常简便，让您轻松完成野外测量工作，并且可以现场处理数据，提高野外工作质量和效率。

• 配备双分布式高密度电缆接口，跨孔高密度测量不再需要过渡开关控制器，测量过程更简洁、更容易。

• 完善的抗干扰──采用多级滤波及信号增强、集成电法干扰抑制器功能（拥有抗共模干扰与差模干扰能力），测量精度高。

• 自动进行自然电位、漂移及电极极化补偿，补偿范围高达±10V。

• 接收部分有瞬间过压输入保护能力，发射部分有过压、过流及AB开路保护能力，以及直流高压反接保护能力等。

• 接地电阻检查──可随时检查AB电极和MN电极接地情况，方便实用。

• 诊断程序可快速准确地判断出故障所在位置及主要损坏器件。

• 进口全密封箱体具有防水、防尘、寿命长等优点。

• 灵活的控制选择──亦可使用笔记本电脑对仪器主机进行遥控，完成测量工作。

二、主要指标

（一）集中式高密度电法系统：
1、XRS-WDA-1、1B数字直流电法仪（测控主机）

（1）. 接收部分：

• 电压通道：±80V（24位A/D）

• 测量精度：当Vp≥5mV时，±0.2% ±1个字
  　　　　　当0.1mV≤Vp＜5mV时，±1% ±1个字

• 输入阻抗：＞100MΩ

• 视极化率测量精度：±0.2％±1个字

• Ｓｐ补偿范围：±10V

• 电流通道：6A（24位A/D）

• 测量精度：当Ip≥5mA时，±0.2% ±1个字
  　　　　　当0.1mA≤Ip＜5mA时，±1% ±1个字

• 对50Hz工频干扰（共模干扰与差模干扰）压制优于140dB

（2）. 发射部分：

• 发射功率：9000W

• 供电电压：±1500V

• 供电电流：±6A

• 供电脉冲宽度：1～60秒，占空比为1：1

（3）. 其他：

• 工作温度：-10℃～+50℃，95％RH

• 储存温度：-20℃～+60℃

• 仪器电源：内置7.4V4Ah（或外接12V电源），可连续工作20小时以上

• 主机接口：A、B、M、N，直流高压，外接电池及充电，2个与分布式高密度电缆接口，RS-232，蓝牙

• 重 量：≤4kg(WDA-1)
  　　　 ≤6.2kg(WDA-1B)

• 体 积： 270mm×246mm×123mm (WDA-1)
  　　　　340mm×295mm×152mm (WDA-1B)

（4）. 平板电脑：

• Windows 10 64位操作系统、2048×1536视网膜屏幕、系统内存2GB、存储容量64GB、蓝牙、USB口。

（5）. 内置供电电源（仅WDA-1B型）：工作电流400mA，工作电压为200V，分50V、100V、150V、200V四档。

2、HAD-WDZJ-4多路电极转换器（选配，多台转换器可串联使用以扩展系统电极数）

• 转换电极数：60路/台

• 绝缘性能：≥500ＭΩ

• 工作电压：500VDC

• 工作电流：2.5ADC

• 仪器电源：内置7.4V4Ah锂电池（或外接12V电源），可连续工作25小时以上

• 工作温度：-10℃～+50℃

• 体 积： 340mm×295mm×152mm

• 重 量：≤5.8kg

3、集中式二维高密度电阻率电缆（选配）

• 电 缆：32芯，外径Φ6mm

• 每台转换器配用数量：2根（电极抽头数为30个/根），需求由用户订货时

• 抽头间距：用户订货时（通常为5m或10m）

• 工作电压：450V

• 工作电流：3A

• 电缆绝缘： 任意两根芯线间绝缘≥500MΩ/500V

4、集中式二维高密度电阻率电极（选配）

• 铜电极：Φ12mm×280mm，带插拔卡

• 数 量：由用户订货时

（二）、分布式高密度电法系统：
1、WDA-1、1B测控主机（指标同上）
2、分布式二维、三维高密度电阻率、二维高密度激电开关电缆（选配）

• 电 缆：护套为宽温聚胺脂材料，外径Φ7mm

• 数 量：由用户订货时

• 电缆开关盒数：10道/串（也即每串电缆可接10个电极）

• 开关盒间距：1～10米（用户订货时）

• 开关盒尺寸：Φ30mm×265mm

• 工作电压：1000V

• 工作电流：4A

• 电缆绝缘： A、B供电线间及其与低压线间≥1000MΩ/2500V

• 低压线间≥500MΩ/500V

• 工作温度：-20℃～+70℃

3、分布式二维、三维高密度电阻率、二维高密度激电开关电极（选配）

• 不锈钢电极：Φ10mm×280mm，带不锈钢弹簧
