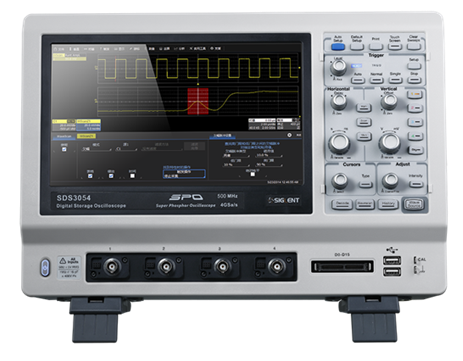

产品综述 XRS-SDS3000系列示波器，带宽为1GHz，采样率4GSa/s，采用的SPO，支持高刷新、256级波形辉度等级及色温显示、数字触发和深存储特性；采用Windows操作系统和10.1英寸触摸屏；支持丰富的触发、串行协议触发和解码；支持历史采集（History）、顺序采集（Sequence）和波形搜索（WaveScan）；具备丰富的测量和数学运算功能；支持16通道的数学逻辑分析；集成25MHz DDS信号发生器。是国内款示波器。 |
|
XRS-SDS3000系列的4大特点： |
||
| 1、高指标 | 3、应用广泛 | |
|
·带宽高达1GHz ·实时采样率高达4G Sa/s ·存储深度达10Mpts/CH ·波形捕获率高达250,000帧/秒 |
·丰富的触发和参数自动测量功能 ·提供IIC，SPI，RS232，CAN，LIN等总线的触发和解码功能 ·的波形运算功能 ·标配有丰富的外围接口 ·提供多种探头及附件 |
|
| 2、创新(SPO) | 4、外观新颖 | |
|
·高波形捕获率 ·实时波形录制以及回放，分析功能 ·256级波形辉度和色温显示 ·采用windows操作系统，支持键鼠控制 |
|
·采用10.1英寸触摸屏（分辨率1024*600） ·更窄的深度，减少桌面应用 ·重量轻，便携 |
特色：
·波形捕获率高达250,000帧/秒
超高的波形捕获率使示波器能轻松捕获到异常事件或低概率事件

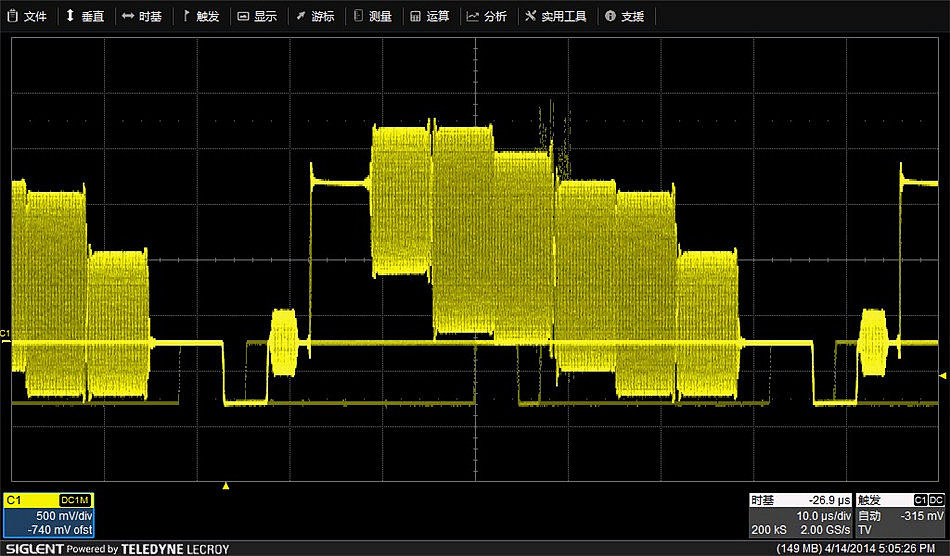

·256级辉度显示
SPO显示是高刷新率和多帧叠加的结果，在单位时间内，当某一像素点上出现的波形概率越高，该像素点就越亮，反之越暗

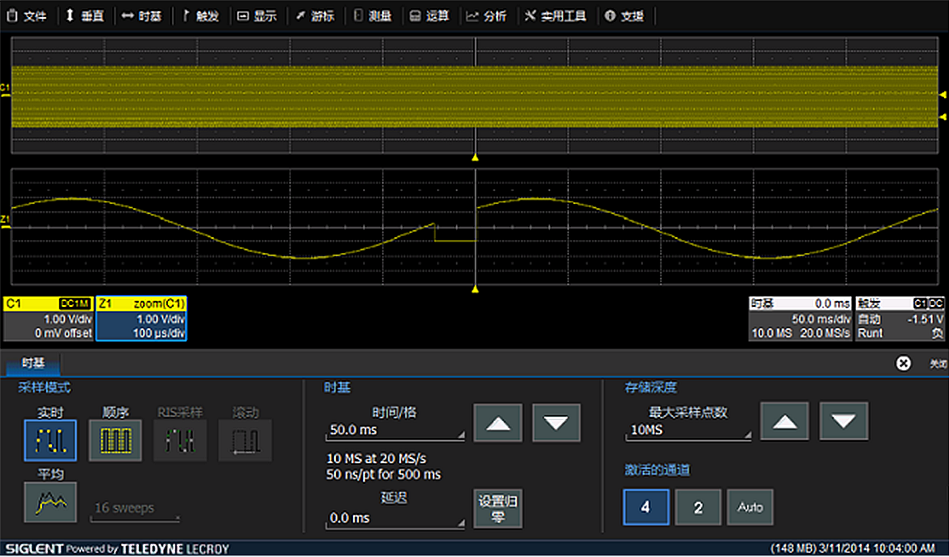

·存储深度达10Mpts/s
在运行状态时，处理器可以读取不压缩的10Mpts原始采集点用于测量，通过协处理器加速测量过程，无论是stop还是run状态都可以对10Mpts点进行高速的测量分析

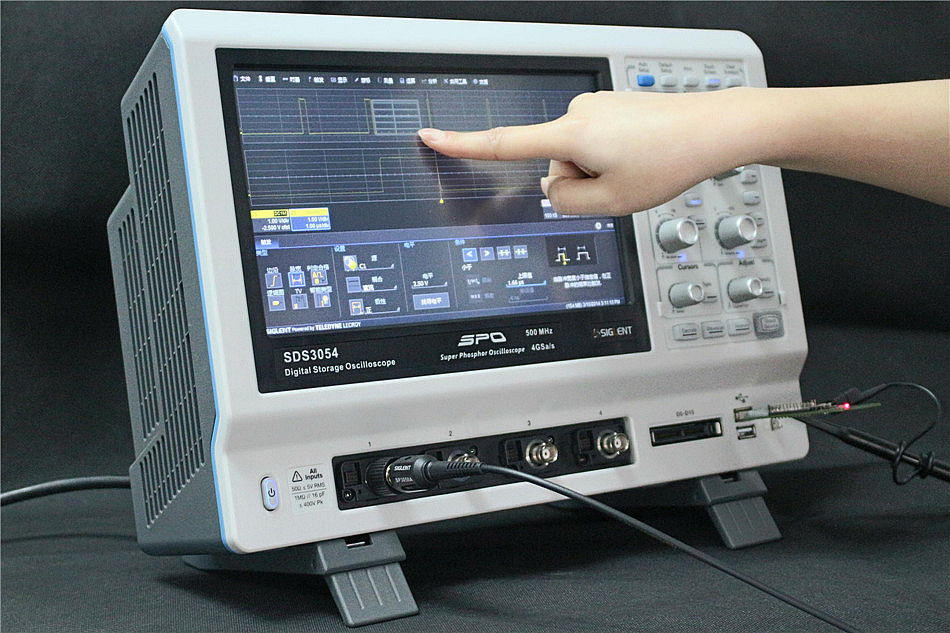

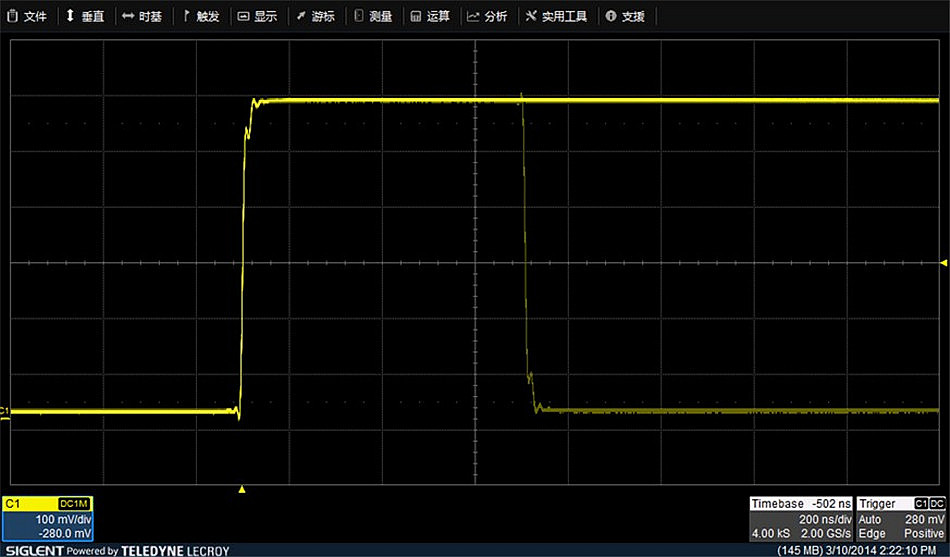

·10.1英寸触摸屏
方便、快捷的触摸屏操作，使工程师的工作效率更高，通过在屏幕画一个区域可以波形缩放，波形的垂直偏移、水平延迟、光标的移动及其他设置都可以通过触摸屏完成
·丰富的触发功能
具有丰富的触发功能,包括边沿，脉宽，判定合格，逻辑图，TV，窗口，间隔，漏失，欠幅，斜率，IIC，SPI，UART/RS232，LIN，CAN

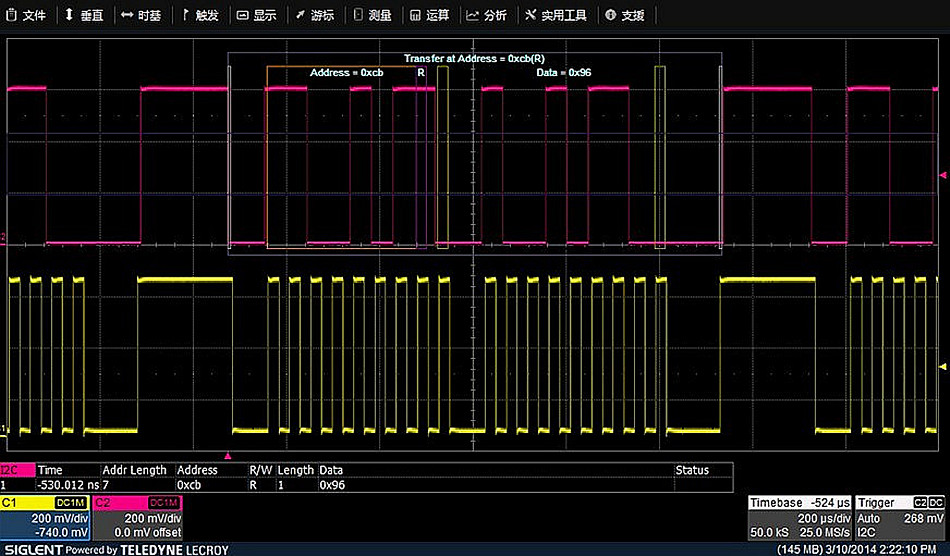

·串行总线解码

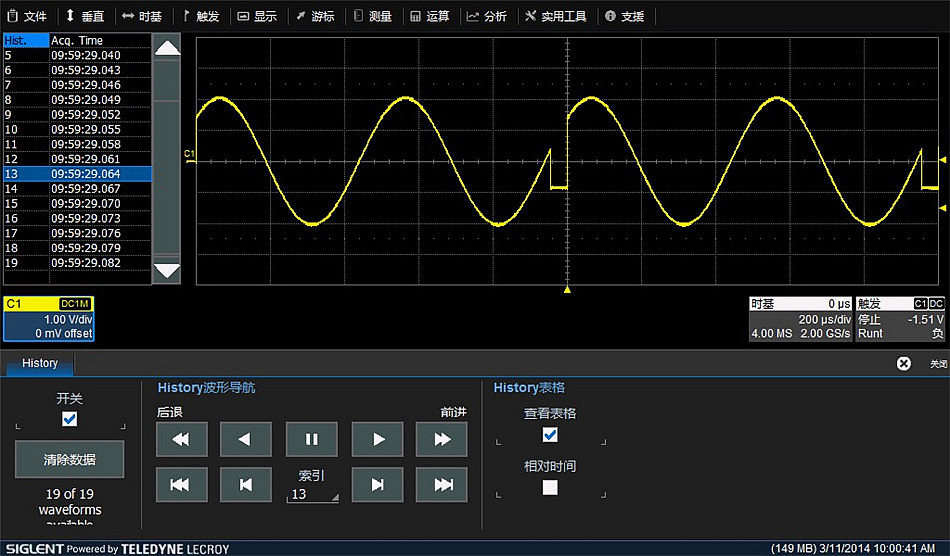

·历史波形记录（History）模式
回放历史波形观察异常事件，通过光标或测量参数快速定位问题来源，键盘面板上的“History”按键可以快速启动此功能

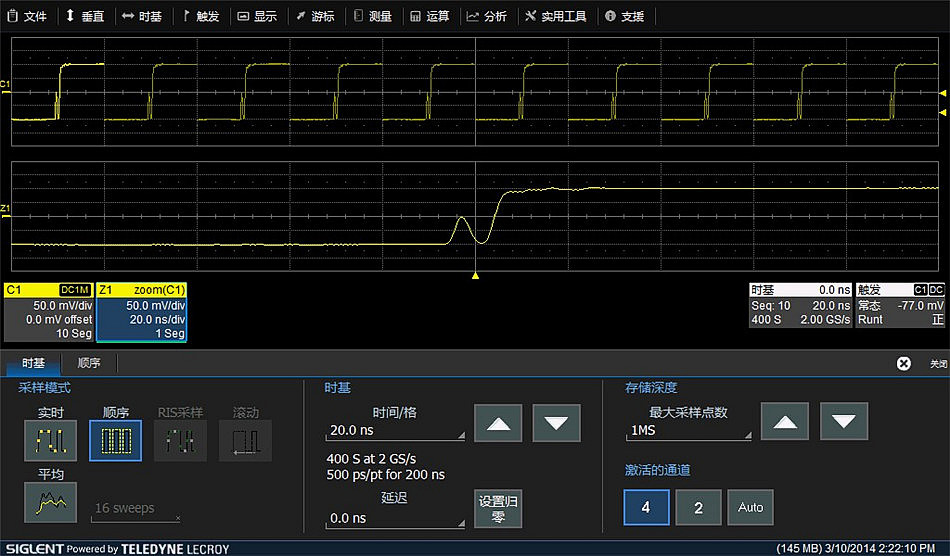

·分段存储（Sequence）采集模式
将波形储存空间分成多段，每段空间存储一个触发帧，可以采集1000个触发事件，记录并提供每一次的采样时间和死区时间，两帧之间的小死区时间为1us，其等效刷新率可达100万帧/秒

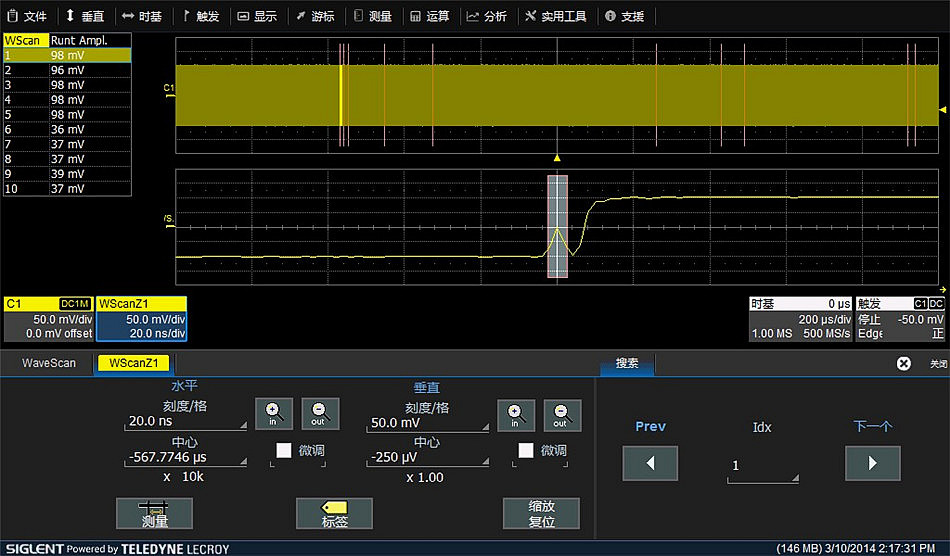

·波形搜索(WaveScan)
WaveScan提供强大的波形隔离能力，这是硬件触发所不具备的，在单次捕获中，WaveScan提供异常波形定位能力，或在很长时间内，对多次采集的波形进行扫描，通过对捕获的异常进行Zoom放大，使工程师更清楚地了解异常情况，用户可以设置边沿模式、非单调模式、欠幅、测量参数、串行模式、总线模式等，在这些搜索条件中，工程师总能找到合适的搜索条件，在海量信息中快速搜索出需要关注的波形，从而快速定位问题

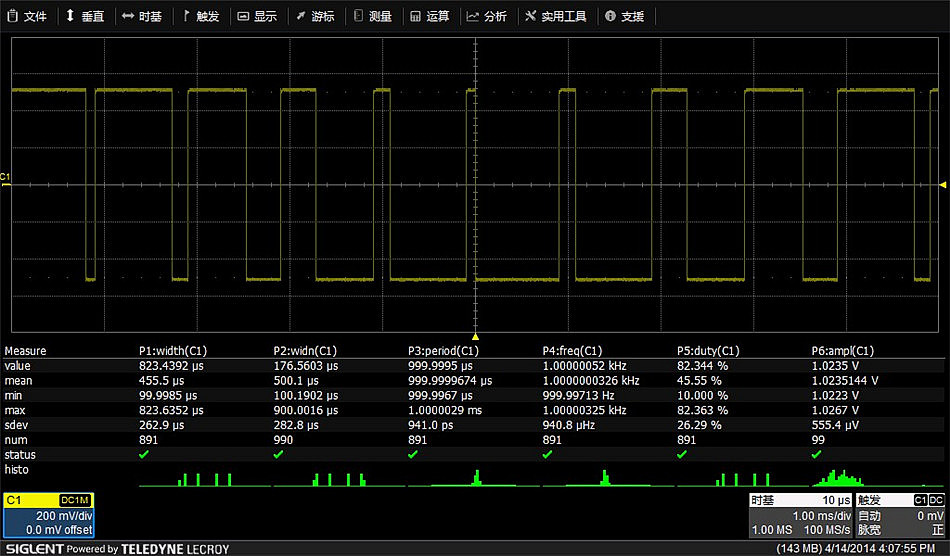

·全面直观的测量统计
具备全面、直观的测量功能，对每一种测量参数提供七种统计值：当前值，平均值, 小值， 值， 标准方差，样本数和直方图显示，并且多可执行六种不同的测量参数

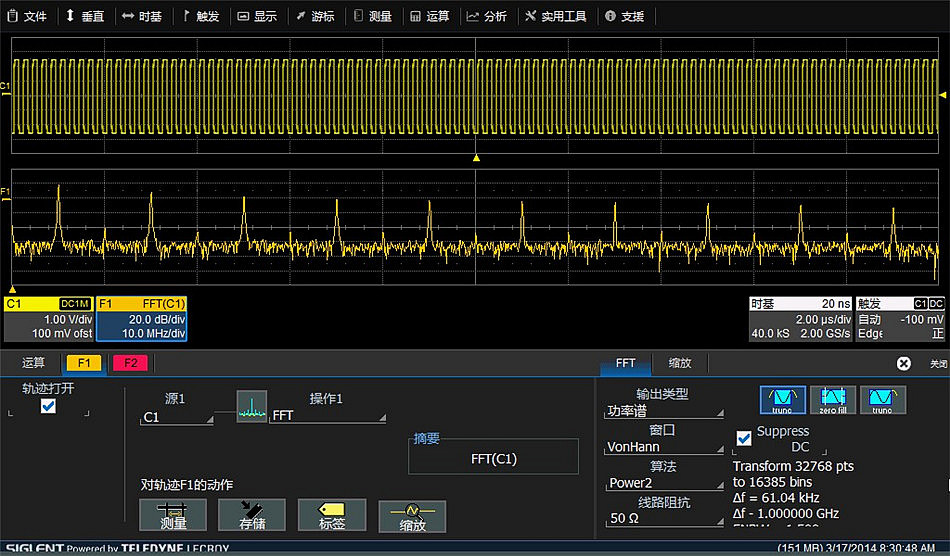

·强大的数学运算
支持对已运算的波形进行再运算，地方便了用户分析波形

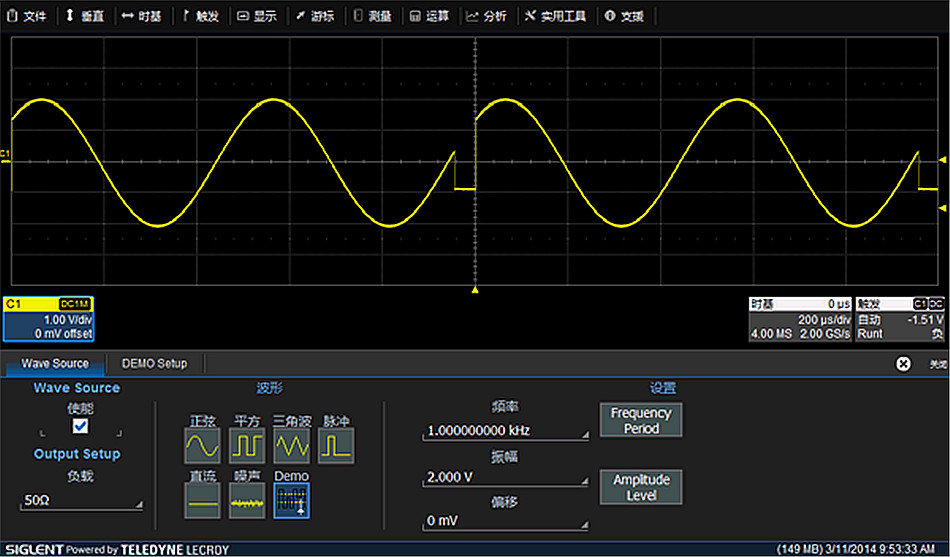

·DDS信号发生器
配置了DDS信号发生器，可输出正弦波、方波、脉冲波、直流信号、噪声及任意波，输出频率可达25MHz

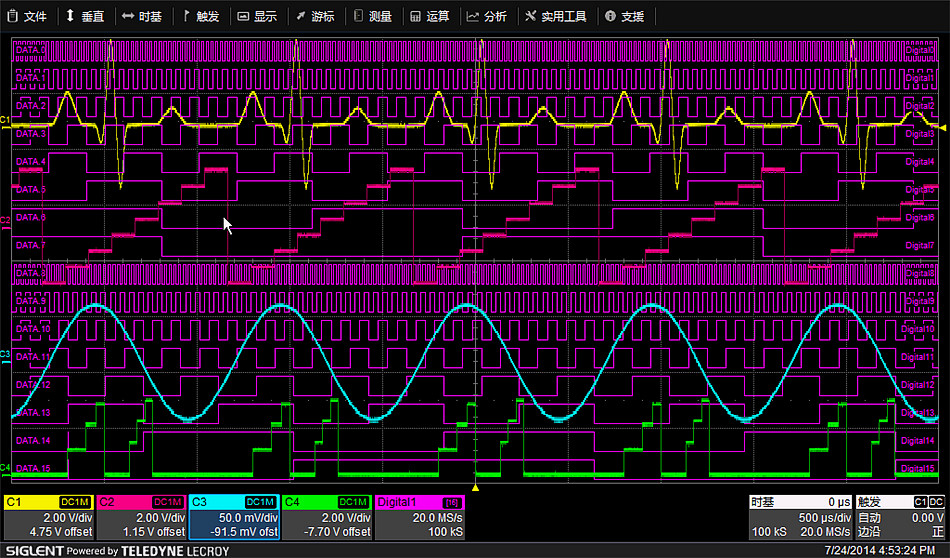

·多达20个通道：4个模拟通道+16个数字通道（MSO）

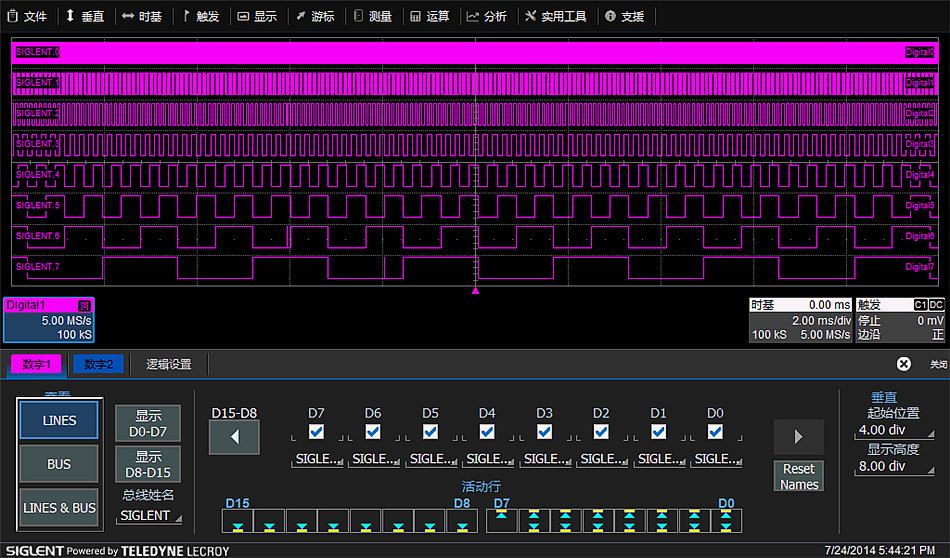

·基于Windows系统和LeCroy成熟的软件平台，可直观查看数字通道的运用状态，用户可选用三种查看方式和自定义标签设置（MSO）

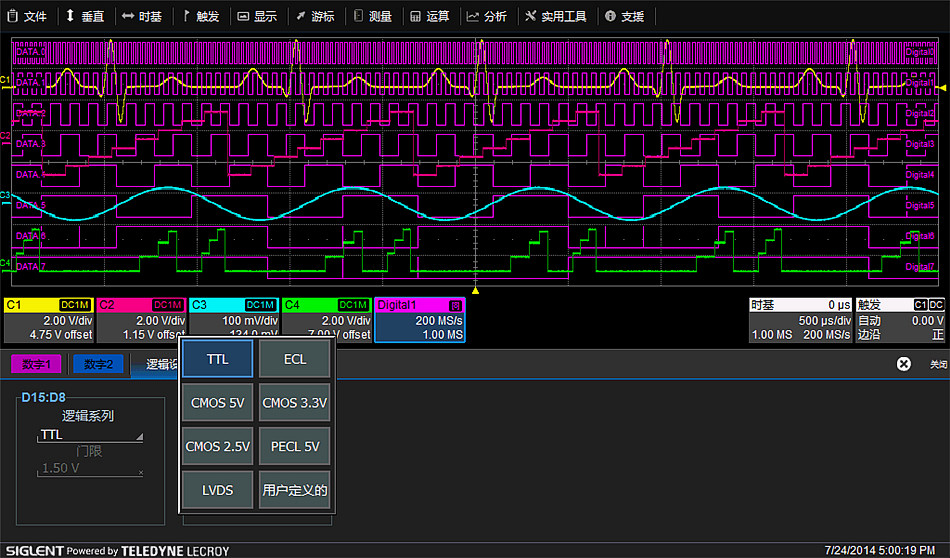

·数字通道提供多种逻辑电平的选择，用户可根据实际情况灵活选用（MSO）
·数字通道支持串行总线的触发和解码，其人性化的交互界面让数据分析更得心应手,解码数据支持二进制、十进制和ASCII码的形式查看（MSO）
数字通道支持的触发类型：边沿、脉宽、判定合格、逻辑图、间隔、漏失、IIC、SPI、UART/RS232、LIN、CAN等

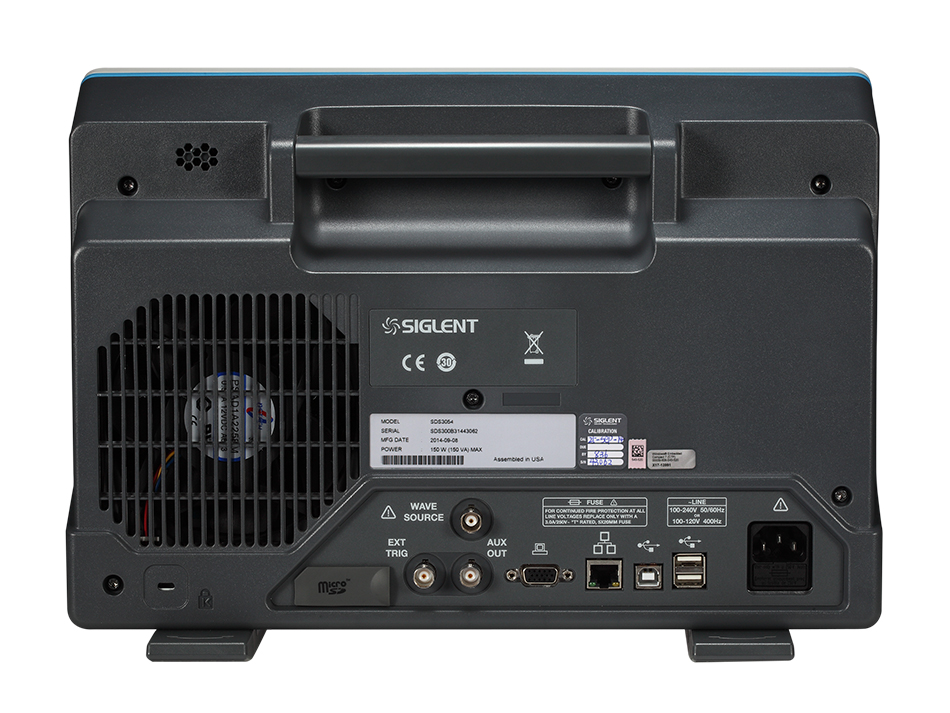

·丰富的外围接口
4*USB Host，SD卡，USB Device，LAN，AUX out (Pass/Fail, Trigger Out)，EXT TRIG，标准D型15针SVGA接口（分辨率1024*600），16通道逻辑和1KHz校准信号接口
·订货信息
| 产品名称 | SDS3000系列数字示波器 | |
| SDS3012E 100MHz、2CH、2GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3014E 100MHz、4CH、2GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
|
SDS3022E 200MHz，2CH、2GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 |
||
| SDS3024E 200MHz、4CH、2GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3032E 350MHz、2CH、2GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3034E 350MHz、4CH、2GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3022 200MHz、2CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
|
SDS3024 200MHz、4CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 |
||
| SDS3032 350MHz、2CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3034 350MHz、4CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3052 500MHz、2CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3054 500MHz、4CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3072 750MHz、2CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3074 750MHz、4CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3102 1GHz、 2CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| SDS3104 1GHz、 4CH、4GSa/s（Max.)、10Mpts/CH、10.1英寸触摸屏 | ||
| 标准配件 | 快速指南 -1 | |
| 产品合格证 -1 | ||
| 2/4套无源探头（SP3025A/SP3050A） | ||
| 电源线 -1 | ||
| USB数据线-1 | ||
| 校验证书 -1 | ||
| 资源光盘（含产品资料和运用软件）-1 | ||
| 选配附件 | 配件名称 | 订货号 |
| 25MHz DDS函数发生器 | SDS-3000-FG | |
| IIC触发及解码套件 | SDS-3000-IIC | |
| SPI触发及解码套件 | SDS-3000-SPI | |
| UART/RS232触发及解码套件 | SDS-3000-UART/RS232 | |
| LIN触发及解码套件 | SDS-3000-LIN | |
| CAN触发及解码套件 | SDS-3000-CAN | |
| 16路逻辑通道套件（不含探头） | SDS-3000-MSO | |
| SDS-3000-MSO+ | ||
| 16路逻辑探头 | SPL3016 | |
| 高压探头 | HPB4010 | |
| 电流探头 |
CP4020/CP4050/CP4070/CP4070A/CP5030/ CP5030A/CP5150/CP5500 |
|
| 高压差分探头 | DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A | |
| 差分探头 | ZS1000/ZS1500 | |
| 有源差分探头 | ZD1000/ZD1500 | |
| 隔离通道模块 |
ISFE |
|
