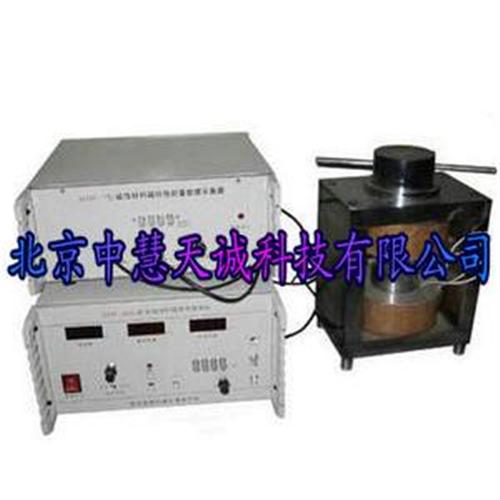

磁参数测试仪|磁材料磁特性测试仪 型号：ZH10225 |
|
|
产品简介: 本装置用于检测磁材料的主要性能指标剩磁(Br)，矫顽力(BHc，JHc)磁能积(BH)m，采用电子积分器，经计算机数据采集，处理后打印出退磁曲线、内禀退磁曲线、磁能积曲线，并打印出主要指标：剩磁、矫顽力 、内禀矫顽力、磁能积等。具有简便、快速的特点，适合于铝镍钴、磁铁氧体及粘结磁材料等产品的生产检验。 基本原理： 标志磁材料性能的指标主要有剩余磁感应强度Br，矫顽力BHc,内禀矫 顽力JHc和磁能积(BH)m等参数。 当磁材料未磁化时(H=0，H为外磁场强度)，不表现出磁性能，处于曲线的坐标原点，逐渐增加磁化场H，磁感应强度B随之增加，磁化强度也随之增加，再继续增大磁化场时，B和H成线性增加，磁化强度不再变化，这时，磁体的磁化已达到饱和，从未磁化到饱和磁化的这段曲线，叫做材料的起始磁化曲线(OSA段)。 当磁体的磁化达到饱和，逐渐减小磁化场H，磁感应强度B随之减小，但并不恢复到原来的起点O，而是保留的磁性，这时的磁感应强度B叫做剩余磁感应强度，用Br表示，若要使磁体的磁感应强度减到0（B=0），须加一相反方向的磁化场，当反向磁场大到程度时，磁体的磁感应强度B=0，使磁体B=0所需的反向磁化场的大小，叫做矫顽力，用BHc继续增大磁化场使磁化强度J=0，此时的磁场强度叫做内禀矫顽力,用jHc表示，以Br点到B Hc点这段曲线,叫做退磁曲线,以Jr点到JHc点的这段曲线, 叫做内禀退磁曲线。 磁体內部B和H乘积的值，叫做磁能积，用(BH)m表示。对于磁材料，希望Br，BHc，JHc，BH）m等值越大越好。 为了测量磁性能，需将磁体饱和磁化，然后将回到零，加反向磁场后可得退磁曲线。 磁场由电磁铁和可调双向稳流电源产生，磁场H采用霍耳探头及集成电路组成的线路测量，B和J的测量，由电子积分器所测的磁通量计算而得，测量值经A/D接口转换后由计算机处理后获得并可打印输出。 指标： 电磁铁靴截面积φ80mm，间距0~30mm可调 稳压电源正向0~15A粗调，反向0~3A细调，并可正反向扫描输出。 磁化场：10mm 1500mT 测量范围： 磁场测量 0~2000KA/m 磁通测量 2mWb，20mWb，200mWb，2000mWb（毫韦伯）四档 小分辨率 1uWb（1微韦伯） 可与X-Y记录仪相接，画出滞磁回线。 可与接口及计算机、打印机相接画出退磁曲线、内禀退磁曲线、磁能积曲线，打印出剩磁（Br）、矫顽力BHc、内禀矫顽力JHc、磁能积 BH）m等性能指标。 测量误差 Br±2.5% BHc±3% JHc±3% BH）m±3.5% 电源 220V 50Hz AC 15A 附: 1 KA/m=12.56 Oe 1 mT=10 Gs 1KJ/m=0.1256 MGOe 操作步骤： 1.打开测试仪“电源开关”，选定“磁通测量”量程，并复零。 2.将样品放入检测线圈后夹入电磁铁头中间，然后夹紧。 3.将H测量探头离开磁，调节测试仪“调零旋钮”至表头显示为零。 4.将H测量探头靠近样品。 5.将“换向开关”拔到正向，将“手动”“自动”开关拨至手动，调节“磁 场调节” 旋钮，将电流调至后调小到零。 5.将“换向开关”拔到正向，将“手动”“自动”开关拨至自动，将“上 升” “下降”开关拨至上升，当电流达到时拨至下降。 当电流下降到零时，将“换向开关”拔到反向。 6.打开接口仪和计算机，鼠标双击“数据采集”，将接口“复位按钮” 复位，按键（如空格键），进入数据采集状态。 注：第二次测量按复位，直接按键即进入数据采集状态。 7.将“上 升” “下降”开关拨至上升，当电流上升到时，按 键 退出数据采集状态。将“上 升” “下降”开关拨至下降。 8.按回车键〈Enter.〉，选定文件名，按〈Esc〉退出“数据采集”状态。 9.鼠标双击《数据分析》 图标，单击〈文件〉，单击〈打开〉，单击选定文 件 名，输入样品面积，线圈匝数，和线圈常数（线圈，即匝数、常数确定）， 选定磁通测量量程，点击〈确定〉。屏幕待测曲线和项指标。并 可依据屏幕菜单进行操作，获得相关结果。 10.设置打印，并打印曲线指标。 注意事项： 换向开关操作前将电流调到零。 线圈易损须小心操作。 www.centrwin.com www.ghitest.com |
|
