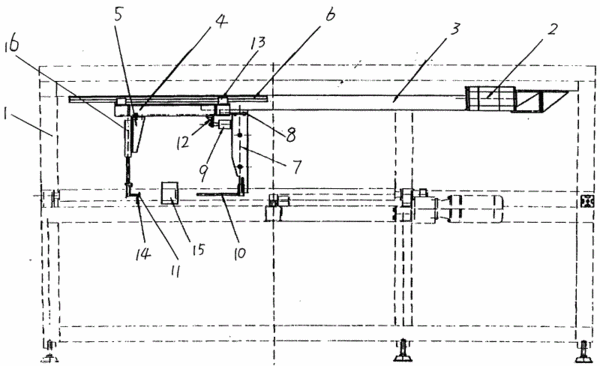

摘要：本实用新型涉及一种新型顶料机构。包括机架、伺服电机、直线推杆、支承架、气缸架、直线导轨，其特征在于：直线推杆有伺服电机驱动，有一推杆架由滑块连接直线推杆，水平放置的单轴气缸连接在推杆架上端，推杆架的下端有水平放置的推杆，单轴气缸的活塞杆连接支架，支架连接支承架，支承架由滑块连接在直线导轨上，支承架上连接有气缸架，气缸架上连接有垂直放置的双轴气缸，在双轴气缸上连接有顶料杆。顶料杆与推杆同轴，顶料杆的顶端有自转帽。本实用新型的优点是能自动顶住前进中的工件，使其不窜动，而且顶料杆的自转帽能随工件一同旋转，防止工件旋转时跳起。
- 专利类型实用新型
- 申请人上海恒精机电设备有限公司;
- 发明人陈生福;龚国发;
- 地址201707上海市青浦工业园区汇金路1238号
- 申请号CN200620043504.2
- 申请时间2006年06月30日
- 申请公布号CN2934260Y
- 申请公布时间2007年08月15日
- 分类号C21D9/00(2006.01);C21D1/62(2006.01);B65G25/00(2006.01);
