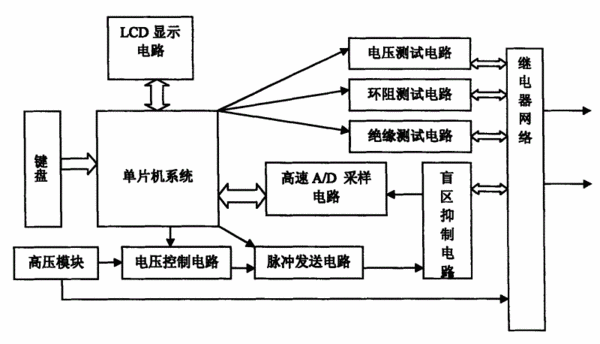

摘要：一种通信电缆故障定位装置，其特征在于：它由单片机系统、高速A/D采样电路、电压控制电路、电压测试电路、环阻测试电路、绝缘测试电路、盲区抑制电路、脉冲发送电路、高压模块、继电器网络、键盘和LED显示电路组成。本实用新型的有益效果是：采用了计算机CPU技术和集成电路技术，使本装置在原理上综合了时域反射法测量法的优点，测量数据准确、快捷，集成化程度高，测试盲区小，操作使用方便，体积小，成本低，适合各种金属材料的通信电缆、电线的故障查找和例行测试。
- 专利类型实用新型
- 申请人重庆东电通信技术有限公司;
- 发明人汪帆;
- 地址400039重庆市高新区石桥铺科园一路200号8－1
- 申请号CN200620110666.3
- 申请时间2006年05月25日
- 申请公布号CN2911703Y
- 申请公布时间2007年06月13日
- 分类号G01R31/08(2006.01);
