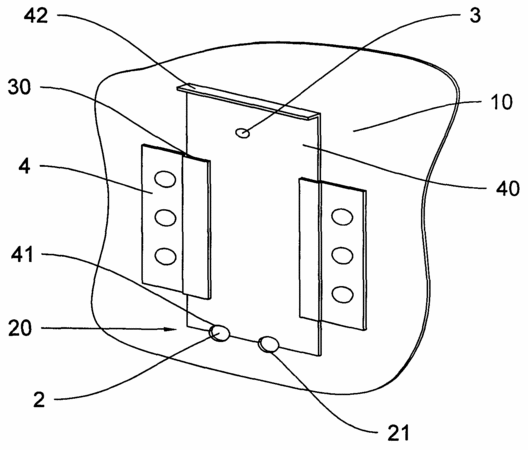

摘要:本实用新型涉及一种出线口光密封结构,包括一个在设备壳体后侧面对应连线接口处设置的出线口,所述出线口附近的壳体上设有滑槽,所述滑槽中设有覆盖出线口的滑板。通过在壳体的出线口处设置滑槽及在该滑槽中可滑动的滑板,并利用该滑板和出线口边缘夹紧所述连线,用滑板遮挡住出线口处连线所不需要的多余空间;更进一步地在滑板和出线口处设置相对应的上缺口和下缺口,使得电源线和数据线直接从该上缺口和下缺口共同形成的引线孔中穿过,使得电源线和数据线四周的间隙均能完全被遮挡住,提高了设备的光密封性能,从而得到更好的显示效果,并能起到防尘的效果。通过在滑板上设置定位件,限制了滑板位置,提高了该出线口光密封结构的可靠性。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;
- 发明人陈延庆;
- 地址518053广东省深圳市南山区华侨城康佳集团
- 申请号CN200620013209.2
- 申请时间2006年03月22日
- 申请公布号CN2893743Y
- 申请公布时间2007年04月25日
- 分类号G03B21/14(2006.01);H04N5/74(2006.01);
