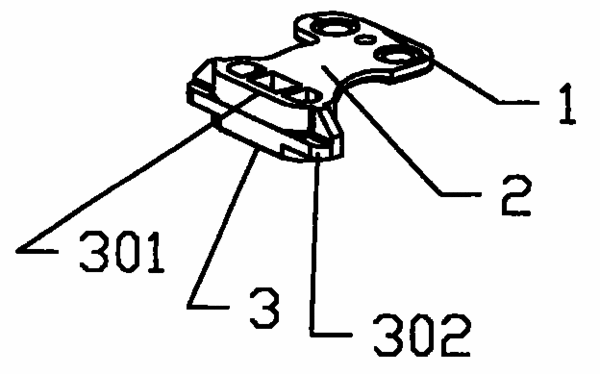

摘要:本实用新型公开了一种电池盖卡扣结构,包括呈一体化结构的电池盖卡扣,所述电池盖卡扣包括固定部、弹臂、卡扣部,所述固定部与机壳相固定连接,所述固定部、卡扣部之间为一弹臂用以为电池盖卡扣提供弹力,所述卡扣部包括一凸块和两侧边,所述凸块外形与电池盖上的通孔位置、形状相配合并略小于电池盖上的通孔,所述两侧边位置、形状与电池盖上的两钩槽相配合。本实用新型依靠材料的自身弹性来完成卡扣复位过程,不需要弹簧,因此结构简单、占用空间小,模具制造也更为简单,同时生产装配简单容易,结构更为可靠、成本更低,可广泛用于手机、摄像机、照相机等需要电池的产品。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;
- 发明人谢睿;许朝晖;胡家英;
- 地址518053广东省深圳市南山区华侨城
- 申请号CN200520064358.7
- 申请时间2005年09月07日
- 申请公布号CN2884542Y
- 申请公布时间2007年03月28日
- 分类号H01M2/10(2006.01);H05K5/03(2006.01);H04M1/02(2006.01);G06F1/16(2006.01);
