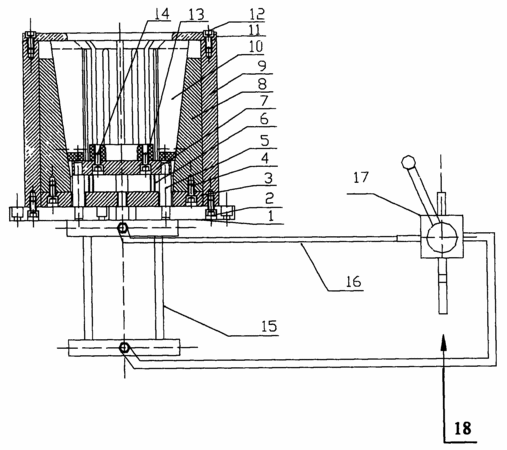

摘要：本实用新型提供了一种夹紧装置。主要由夹紧部分和控制部分组成，夹紧部分主要包括圆锥筒和夹紧芯，利用夹紧芯的收缩夹紧和张开放松实现器件的夹紧。为了达到夹紧芯可以松紧自如，本装置设计了固定板和盖板把夹紧芯限制住不能上下动，固定板通过柱销和螺栓同底板连接在一起，而底板和盖板又通过螺栓与外圆筒连在一起，圆锥筒和活动板用螺栓连接在一起，气缸动作时带动活动板和圆锥筒一起运动，圆锥筒向上运动时，夹紧芯收紧，圆锥筒向下运动时，夹紧芯放松。本实用新型夹紧装置可以用于各种器件的固定，特别适用于滤清器的夹紧固定。本实用新型夹紧装置夹紧力可以调节，不至损坏被夹持器件，结构简单，使用方便。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人何江华;李旭旺;朱岩;张志荣;莫福教;
- 地址537005广西壮族自治区玉林市天桥西路88号
- 申请号CN200520128711.3
- 申请时间2005年12月30日
- 申请公布号CN2880387Y
- 申请公布时间2007年03月21日
- 分类号B25B11/00(2006.01);B25B11/02(2006.01);
