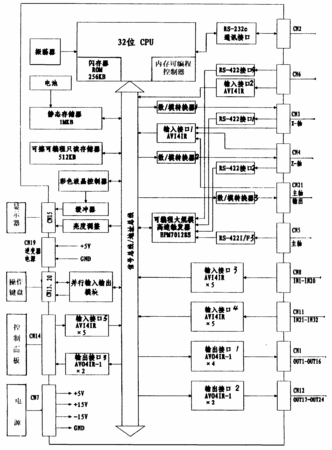

摘要：本实用新型公开一种32位CPU全功能机床数控系统，其特征在于：设有具有闪存器、内置可编程序控制器的32位CPU，与32位CPU相接有用于与计算机相接的通讯接口，32位CPU通过信号总线/地址总线与数/模转换器1、2、3相接，与信号总线/地址总线相接有输入接口1及可编程大规模高速触发器，与可编程大规模高速触发器相接有RS－422接口电路1、2、3。彩色LCD液晶显示器可将加工程序进行图形模拟，并可将加工时的刀具轨迹进行动态图形显示，直观逼真。通过所设置的与计算机相接的通讯接口，本实用新型可以与计算机直接对话，传输各种参数和程序。与现有技术相比其结构简单、体积小、成本低、抗干扰能力强。
- 专利类型实用新型
- 申请人大连机床集团有限责任公司;
- 发明人李本广;刘永强;苏长缨;王德臣;夏宏;
- 地址116021辽宁省大连市鞍山路38号
- 申请号CN200520093308.1
- 申请时间2005年10月31日
- 申请公布号CN2874575Y
- 申请公布时间2007年02月28日
- 分类号G05B19/18(2006.01);G05B19/414(2006.01);G05B19/4069(2006.01);
