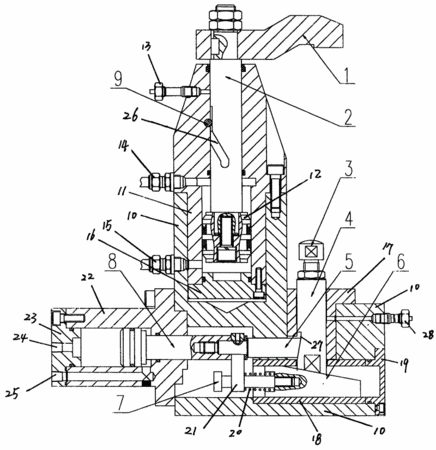

摘要：本实用新型公开了一种用于机床上的对工件进行固定的自锁式支撑夹紧装置。其特征在于：设有机座[10]，机座[10]上接有支撑油缸[22]，支撑油缸[22]内的支撑活塞杆[8]接楔型推杆[6]，楔型推杆[6]与推杆[4]斜面接触且两者之间为燕尾槽式联接，推杆[4]置于机座[10]上，在推杆[4]的端头接有可调支撑[3]，在机座[10]上固定有回转油缸[11]，回转油缸[11]内的回转活塞杆[2]的外端头接回转压板[1]，在回转油缸[11]的内孔处设有回转轴[9]与回转活塞杆[2]圆周上的螺旋凹槽[26]相配，所述的支撑活塞杆[8]还接有自锁杆[5]，自锁杆[5]的端头与推杆[4]上的凹台[27]相配。具有操作方便、省时、省力、牢固可靠、支撑夹紧同步完成的优点。
- 专利类型实用新型
- 申请人大连机床集团有限责任公司;
- 发明人张磊;权占群;张久志;吴长江;宁波;
- 地址116021辽宁省大连市鞍山路38号
- 申请号CN200520145886.5
- 申请时间2005年12月16日
- 申请公布号CN2873424Y
- 申请公布时间2007年02月28日
- 分类号B25B11/00(2006.01);B23Q3/06(2006.01);
