    定心夹紧装置

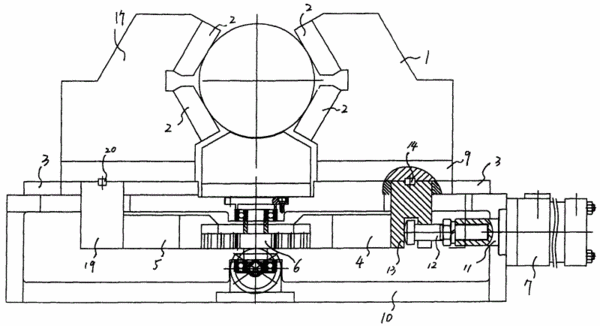

      摘要:本实用新型公开了一夹紧装置,特别是一种用于机床上对工件进行夹紧固定的定心夹紧装置。其特征在于:设有机座[10],在机座[10]上设有滑道[3],与滑道[3]相配有相对的V型槽式滑动夹紧件[1、17],在机座[10]上装有与齿条[4、5]相啮合的齿轮[6],齿条[4、5]相对于齿轮[6]的圆心对称设置并分别与滑动夹紧件[1、17]固定联接,齿条[4]接活塞杆[11],与活塞杆[11]相配的油缸[7]与机座[10]固定联接。本装置在对工件进行夹紧的同时可找正定心,同步完成,夹紧稳定可靠,对心精度高,适用于各类规格的工件,通用性好,省时省力,降低了劳动强度,同时也降低了零件的加工成本。
    • 专利类型实用新型
    • 申请人大连机床集团有限责任公司;
    • 发明人贺林;权占群;张久志;吴长江;曾育;
    • 地址116021辽宁省大连市鞍山路38号
    • 申请号CN200520145887.X
    • 申请时间2005年12月16日
    • 申请公布号CN2860747Y
    • 申请公布时间2007年01月24日
    • 分类号B25B11/00(2006.01);B23Q3/06(2006.01);
