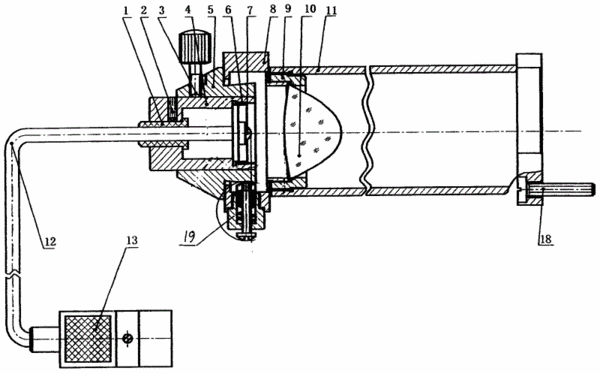

摘要：本实用新型公开了一种万能工具显微镜用LED照明装置，由尾盖、灯头座、压圈、高强度发光二极管、灯座、聚光镜座、非球面聚光镜、接管、塑料护套线、二线电源插头、顶丝座、电接头弹簧、顶套和拉杆组成，将塑料护套线(12)和高强度发光二极管(7)焊接后，用压圈(6)固定于尾盖(4)内，在尾盖(4)上套装灯头座(5)，其上安装灯座(8)，在灯座(8)上安装聚光镜座(9)，非球面聚光镜(10)固定在灯座(8)和聚光镜座(9)上，调节组件(19)安装在灯座(8)上，在聚光镜座(9)上安装接管(11)，在塑料护套线(12)的端部安装二线电源插头(13)，本实用新型LED光源属于半导体触级跃迁发光，发热小、寿命长、能耗低、无溅射；发光面规范，极易保证像质；安装简单，应用广、普及快，不愁货源，适用万能工具显微镜用。
- 专利类型实用新型
- 申请人贵阳新天光电科技有限公司;
- 发明人吴桂丹;胡清;吴志凌;
- 地址550018贵州省贵阳市国家高新技术产业开发区新光路9号
- 申请号CN200520006348.8
- 申请时间2005年10月18日
- 申请公布号CN2833635Y
- 申请公布时间2006年11月01日
- 分类号G02B21/06(2006.01);
