    投影显示设备独立六轴光学调整机构

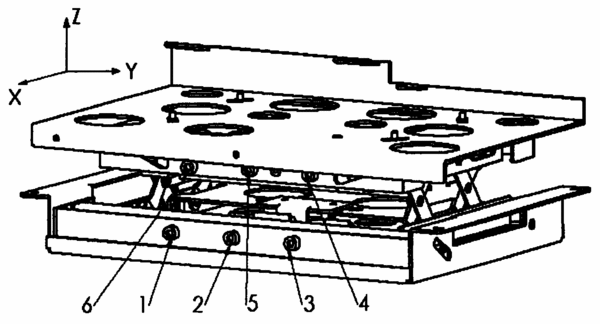

      摘要:本实用新型属于投影显示设备领域,公开了一种投影显示设备独立六轴光学调整机构,包括:绕Y轴旋转调整机构、沿Z轴移动调整机构、沿Y轴移动调整机构、绕X轴旋转调整机构、沿X轴移动调整机构、绕Z轴旋转调整机构。a.本实用新型采用片状钣金零件代替齿轮、涡轮涡杆等零件,实现调整方向的转换,增大空间利用效率;b.本实用新型的六种调整机构的实现原理是经过精心筛选的,相互之间可以共用一部分零件而不干涉彼此的调整;c.本实用新型优化了六种调整机构之间的位置排布,使整体的空间利用效率更高;d.调整操作简单,对操作员的熟练程度和人员素质的要求很低。解决了现有投影显示设备存在的结构庞杂、不够紧凑、占用空间等问题。
    • 专利类型实用新型
    • 申请人中达电通股份有限公司;
    • 发明人叶松涛;吴家伦;
    • 地址201209上海市浦东新区曹路镇曹路工业小区民夏路238号
    • 申请号CN200520040350.7
    • 申请时间2005年03月23日
    • 申请公布号CN2812048Y
    • 申请公布时间2006年08月30日
    • 分类号G03B21/14(2006.01);
