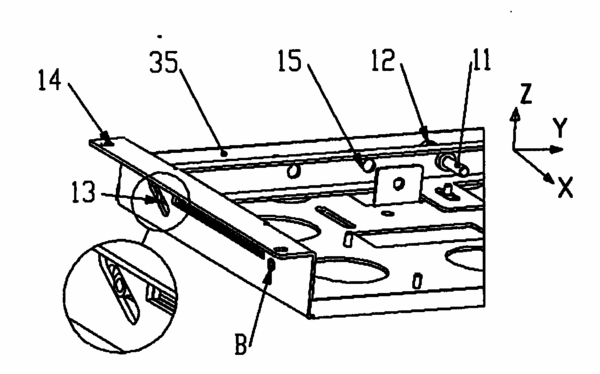

摘要:本实用新型提供一种绕固定轴旋转的调整机构,其包括:旋转调整螺栓、挡圈、第一调整板、第二调整板、第三调整板、套轴;所述的旋转调整螺栓贯穿挡圈、第一调整板、第二调整板;所述的轴套分别穿过第三调整板上的腰圆孔及第二调整板上的腰圆孔构成滑槽机构,轴套滑动时受两个腰圆孔的共同限位。所述的第一调整板通过螺栓与轴套相连。本实用新充分考虑了与其他轴调整机构之间的空间位置排布和零部件共用,使调整机构的整体空间利用效率更高。
- 专利类型实用新型
- 申请人中达电通股份有限公司;
- 发明人叶松涛;吴家伦;
- 地址201209上海市浦东新区曹路镇曹路工业小区民夏路238号
- 申请号CN200520040741.9
- 申请时间2005年04月08日
- 申请公布号CN2807298Y
- 申请公布时间2006年08月16日
- 分类号G03B21/14(2006.01);
