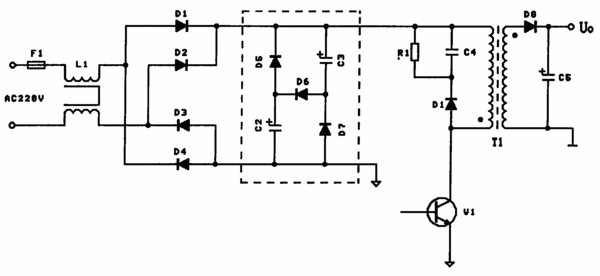

摘要:本实用新型公开了一种浪涌电流抑制电路,其包括依次连接的电压输入端、整流单元和电源开关单元,在电压输入端与整流单元之间串联一电感,在整流单元和电源开关单元之间串接一用于抑制浪涌电流、增大流过整流单元电流的导通角、提高功率因数并减小电流脉动系数的逐流滤波单元。本实用新型浪涌电流抑制电路通过在整流单元和电源开关单元之间串接一逐流滤波单元用于抑制浪涌电流,可省去现有电视机开关电源的扼流电感和滤波电容,有效降低成本、降低损耗功率、提高低压性能以及机械振动性能指标。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;
- 发明人陶显芳;
- 地址518000广东省深圳市南山区华侨城
- 申请号CN200520061803.4
- 申请时间2005年07月18日
- 申请公布号CN2805264Y
- 申请公布时间2006年08月09日
- 分类号H04N5/63(2006.01);
