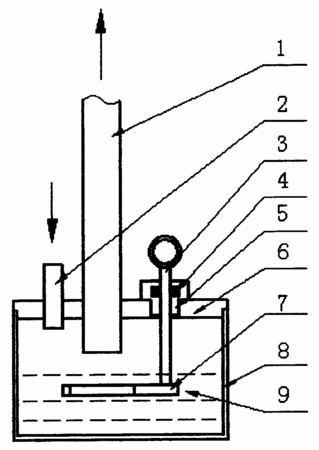

摘要:一种皂膜式气体流量计的启膜装置,其中插入容器盖中心导孔的皂膜管为圆形管,上端通大气,下端开口作为启膜口,容器盖一侧导孔插进气嘴,另一侧插入的提升杆下端连接启膜环,启膜环内径尺寸大于皂膜管外径尺寸,它由硬质材料制成的周围封闭且中间空洞的环形孔构成,提升杆和容器盖之间装有密封圈和导向套,容器装有皂液,皂膜管和容器为透明材料制成的器皿;提升杆用手动或通过控制电路、电机、电磁铁组成的自动启膜驱动机构驱动,通过提升杆和启膜环的上、下移动,截取皂膜,获得质量均匀的工作皂膜;本实用新型的启膜过程和气体流量无关、结构简单、操作方便、启膜成功率高,能提高气体流量测量精度,扩大皂膜式气体流量装置的应用范围。
- 专利类型实用新型
- 申请人安徽中科智能高技术有限责任公司;
- 发明人伍先达;王晓松;龙飞;方亚平;高锋;邢武;李锋;
- 地址230088安徽省合肥市高新技术开发区科学大道100号
- 申请号CN200520072879.7
- 申请时间2005年06月16日
- 申请公布号CN2804808Y
- 申请公布时间2006年08月09日
- 分类号G01F1/36(2006.01);
