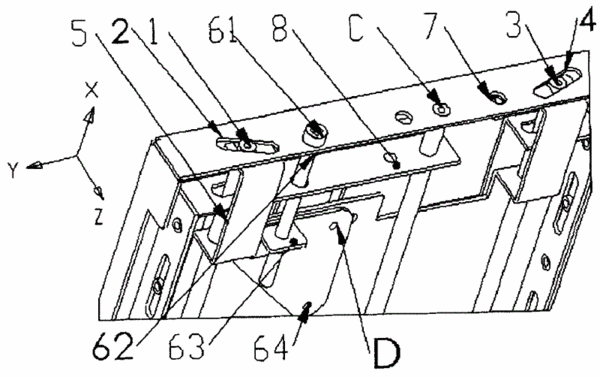

摘要:本实用新型提供一种绕固定轴旋转的调整机构,其包括:第一调整长轴,其只能沿一斜状的第一腰形槽滑动;第二调整长轴,其也只能沿一斜状的第二腰形槽滑动,所述的第二腰形槽与第一腰形槽对称设置或近似对称设置;第一调整板,其固定连接第一调整长轴及第二调整长轴,该第一调整板在约束装置的约束下只能沿水平方向移动,从而带动第一调整长轴及第二调整长轴沿水平方向移动,以带动第一腰形槽及第二腰形槽绕轴转动;第二调整板,所述的第一腰形槽及第二腰形槽固定设于该第二调整板上。本实用新型充分考虑了与其他轴调整机构之间的空间位置排布和零部件共用,使调整机构的整体空间利用效率更高。
- 专利类型实用新型
- 申请人中达电通股份有限公司;
- 发明人叶松涛;吴家伦;
- 地址201209上海市浦东新区曹路镇曹路工业小区民夏路238号
- 申请号CN200520040743.8
- 申请时间2005年04月08日
- 申请公布号CN2798141Y
- 申请公布时间2006年07月19日
- 分类号G03B21/14(2006.01);
