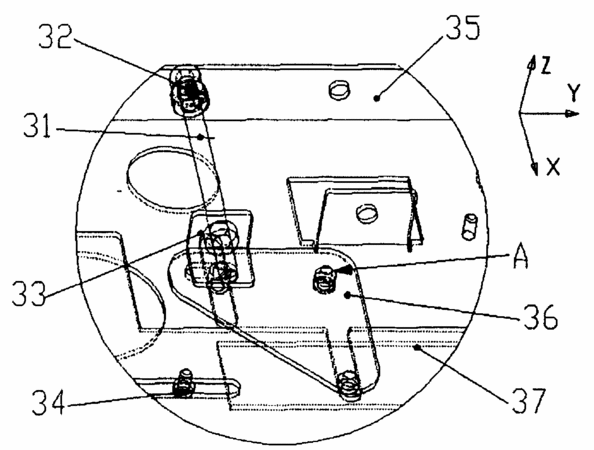

摘要：本实用新型提供一种沿固定轴移动的调整机构，其包括：移动调整螺栓、第一调整板、第二调整板、第三调整板、调整支架、挡圈；所述的移动螺栓贯穿第一调整板及调整支架；所述的第三调整板且只能绕固定轴转动；所述调整支架固定于第三调整板的一角上，所述的第二调整板与第三调整板的另一角固定相连，所述的第二调整板的腰圆孔套在轴套上，轴套固定在第一调整板上，构成滑槽结构，第二调整板受轴套的限制，只能相对于第一调整板沿固定轴滑动。本实用新充分考虑了与其他轴调整机构之间的空间位置排布和零部件共用，使调整机构的整体空间利用效率更高。
- 专利类型实用新型
- 申请人中达电通股份有限公司;
- 发明人叶松涛;吴家伦;
- 地址201209上海市浦东新区曹路镇曹路工业小区民夏路238号
- 申请号CN200520040742.3
- 申请时间2005年04月08日
- 申请公布号CN2798140Y
- 申请公布时间2006年07月19日
- 分类号G03B21/14(2006.01);
