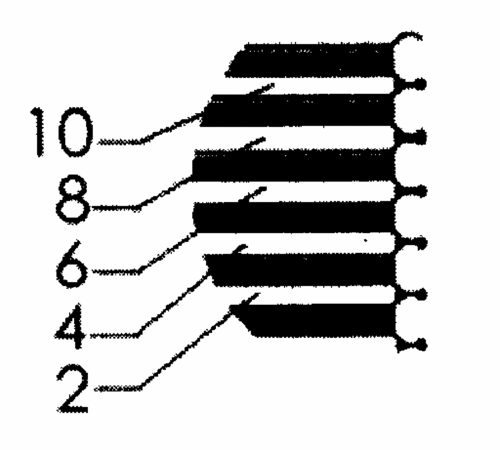

摘要：一种片式热交换器，包括多片间距层叠的散热片，所述散热片两对边包括依次包括向上第一弯折部分、第一平行部分、第一向下弯折部分，另两对边依次包括向第二下弯折部分、第二平行部分、第二向上弯折部分，相邻两散热片交错层叠且两组对边分别气密封配合，所述散热片之间形成两组相互隔离的风道。相邻两散热片翻转180度层叠，两个内、外循环系统被严格地隔开，以便保持内、外循环的封闭性，避免两个通道内的空气混合。机箱内的热空气通过散热器的内循环通道的同时，外循环通道内也有相对冷的空气通过，这样热量就会通过散热片传导，并随相对冷的空气吹出箱体，形成交叉气流，进而当机柜温度一旦超过周围温度时就将热量分散掉。
- 专利类型实用新型
- 申请人中达电通股份有限公司;
- 发明人赵能;李华斌;
- 地址201209上海市浦东曹路镇民夏路238号
- 申请号CN200520041119.X
- 申请时间2005年04月25日
- 申请公布号CN2789708Y
- 申请公布时间2006年06月21日
- 分类号F28F3/12(2006.01);H05K7/20(2006.01);
