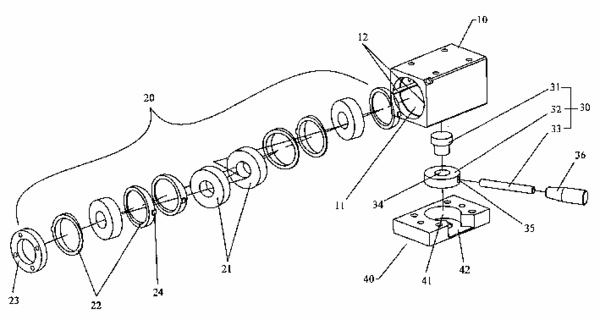

摘要:本实用新型的一种无牙螺杆摩擦传动机构,包括基本平行设置的无牙螺杆和工作平台,还包括连接所述工作平台的连接片、与所述有收容孔的无牙螺杆摩擦传动机构产生摩擦力,带动所述壳体轴向移动的轴承组,以及伸入所述壳体顶压所述轴承组的加压螺丝组。通过加压螺丝组来对轴承组施加压力,从而克服了弹簧胶的缺点,具有耐用、性能稳定的优点;并且,可以通过调节加压螺丝组来调整施加在轴承组上的压力,来调节摩擦力的大小。另外,轴承组采用普通的轴承和角度片的调节,使用的零件普及,具有质量稳定、成本低的优点;轴承组的组件较少,并且容易加工、工作量少,从而具有组装容易、效率高的优点。
- 专利类型实用新型
- 申请人深圳智泰精密仪器有限公司;
- 发明人许智钦;魏自勇;王翌全;彭荣祥;
- 地址518000广东省深圳市宝安区松岗镇沙浦村工业大道2号
- 申请号CN200520054216.2
- 申请时间2005年01月21日
- 申请公布号CN2775399Y
- 申请公布时间2006年04月26日
- 分类号F16H37/02(2006.01);F16H19/02(2006.01);
